Transelevadores

Transelevadores

Sistema de armazenamento projetado para depositar e extrair paletes de forma totalmente automática, o que potencializa a produtividade e aumenta a capacidade do armazém.

O produto

O transelevador: armazenamento automatizado, rápido e sem erros

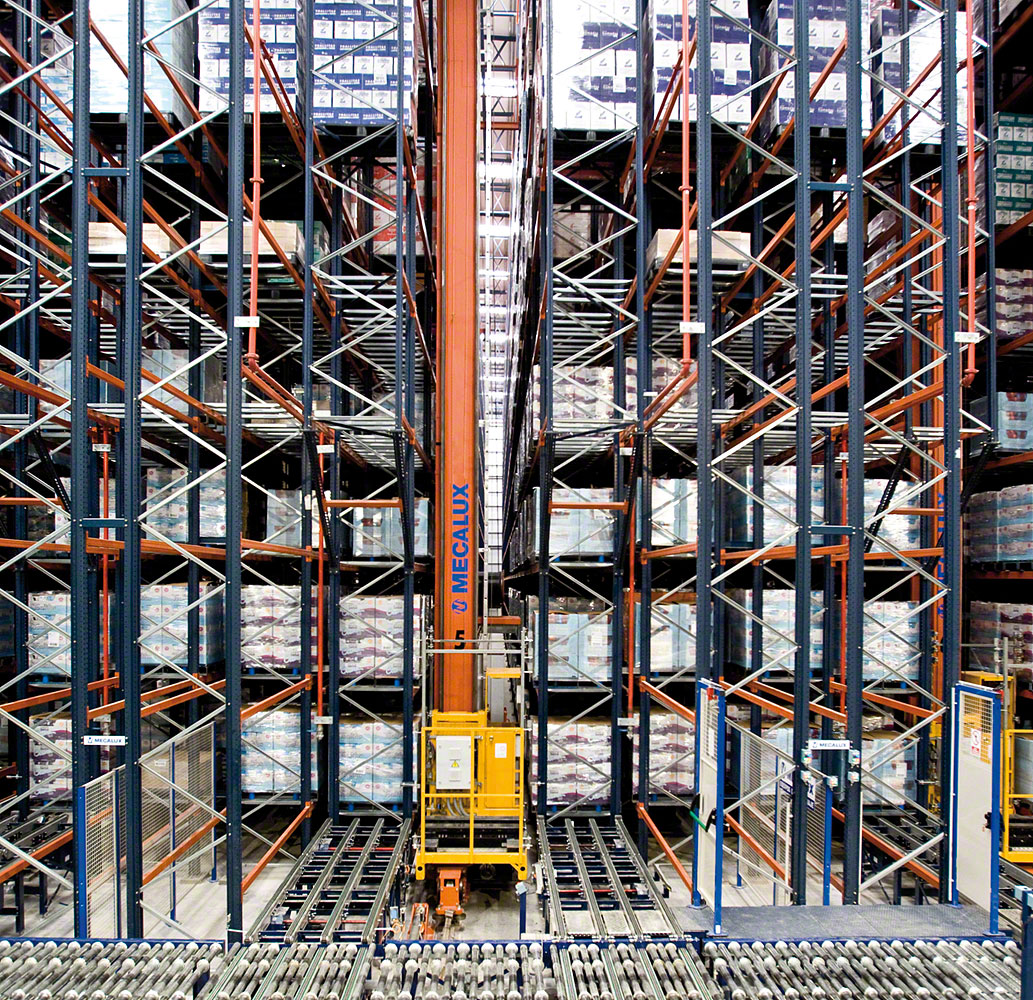

Os transelevadores são máquinas desenvolvidas para o armazenamento automático de paletes. Deslocam-se em comprimento, altura e profundidade para executar com muita agilidade e máxima precisão as operações de depositar e coletar mercadoria das estantes.

Os transelevadores da Mecalux são equipamentos dotados da tecnologia mais avançada, que melhoram significativamente a produtividade do armazém e maximizam o aproveitamento do espaço para aumentar a capacidade de armazenamento. Além disso, contribuem para reduzir os erros e os riscos decorrentes das operações manuais.

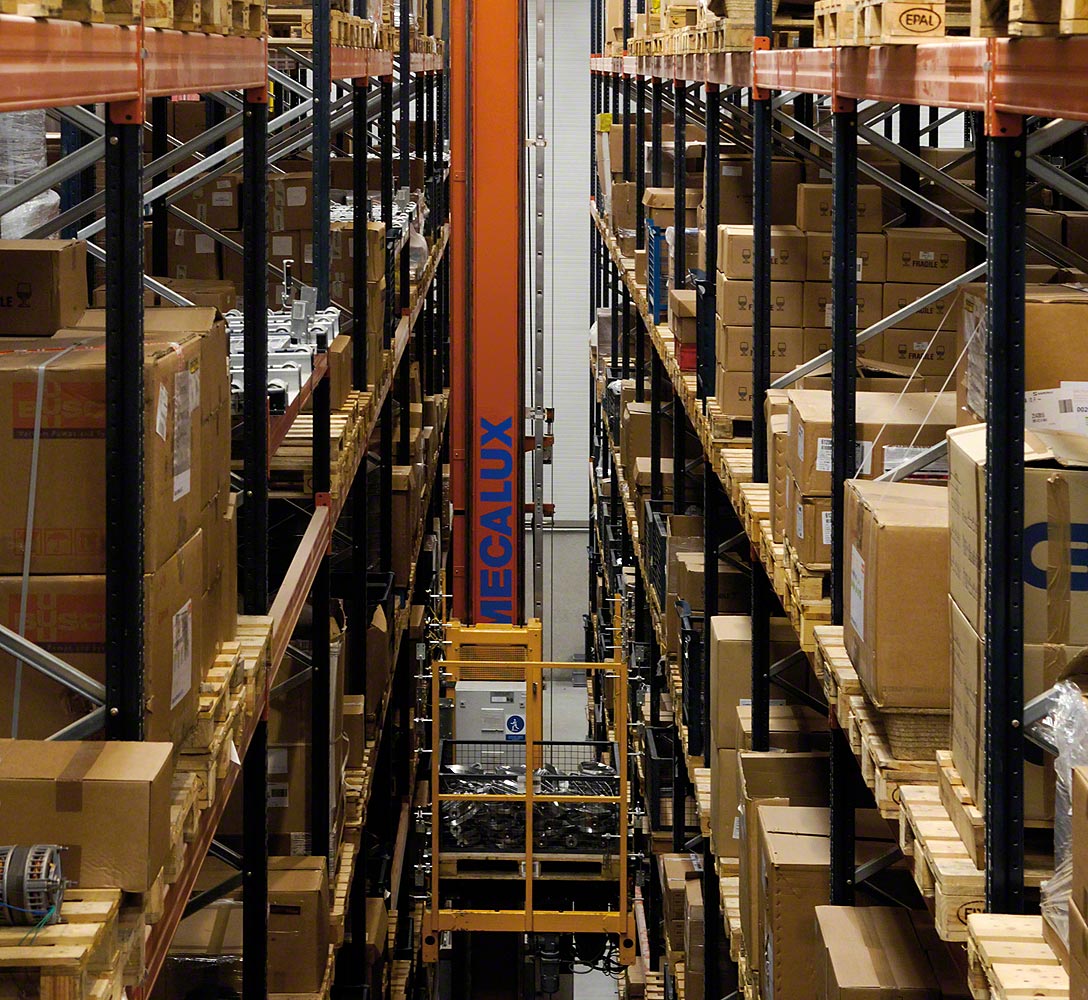

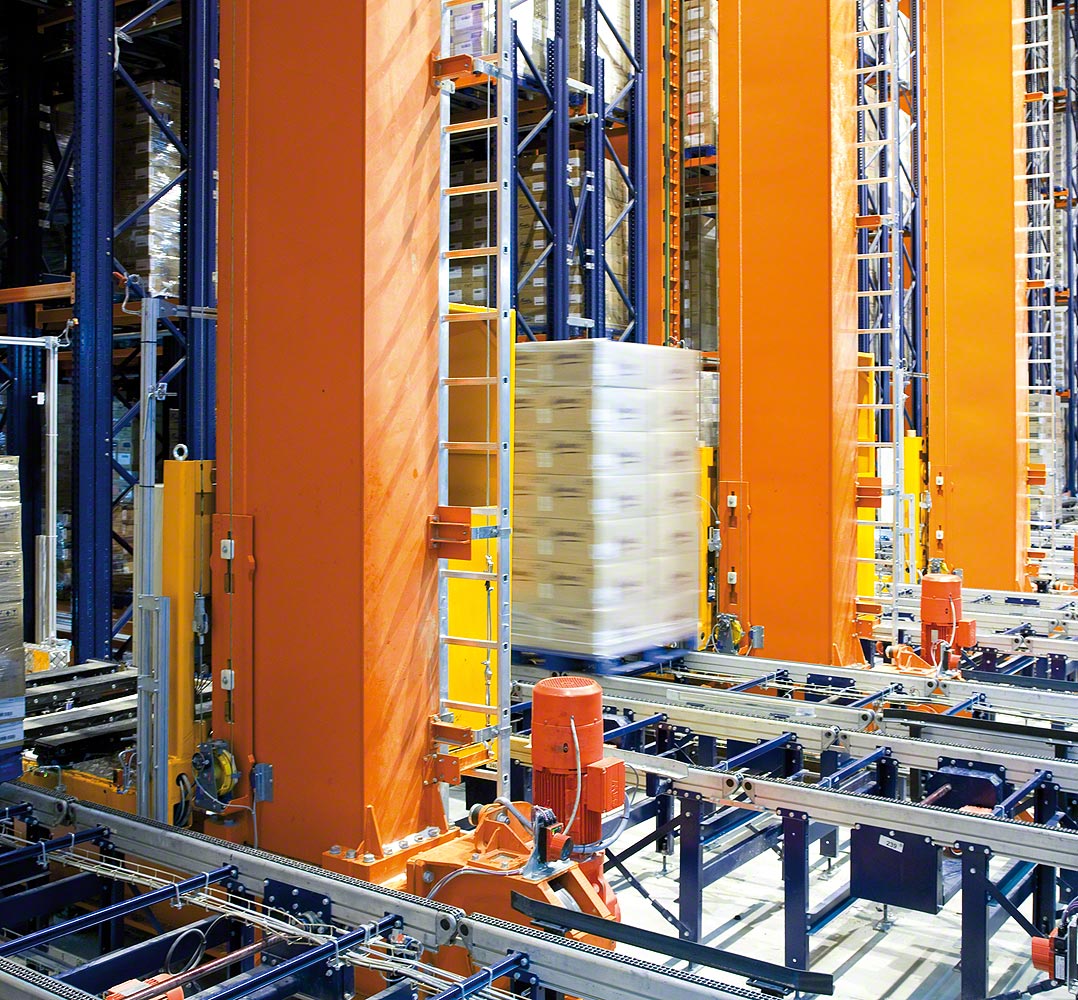

Os transelevadores automatizam as operações que permitem depositar e recolher paletes

Vantagens de utilizar transelevadores no armazém

  • Aumento da produtividade: podem trabalhar ininterruptamente 24/365 e as operações de depositar e coletar são realizadas em um mesmo movimento (ciclos combinados), proporcionado uma grande agilidade ao funcionamento do sistema.
  • Automação total: seu funcionamento completamente autônomo facilita o gerenciamento do armazém e elimina os típicos erros da operação manual.

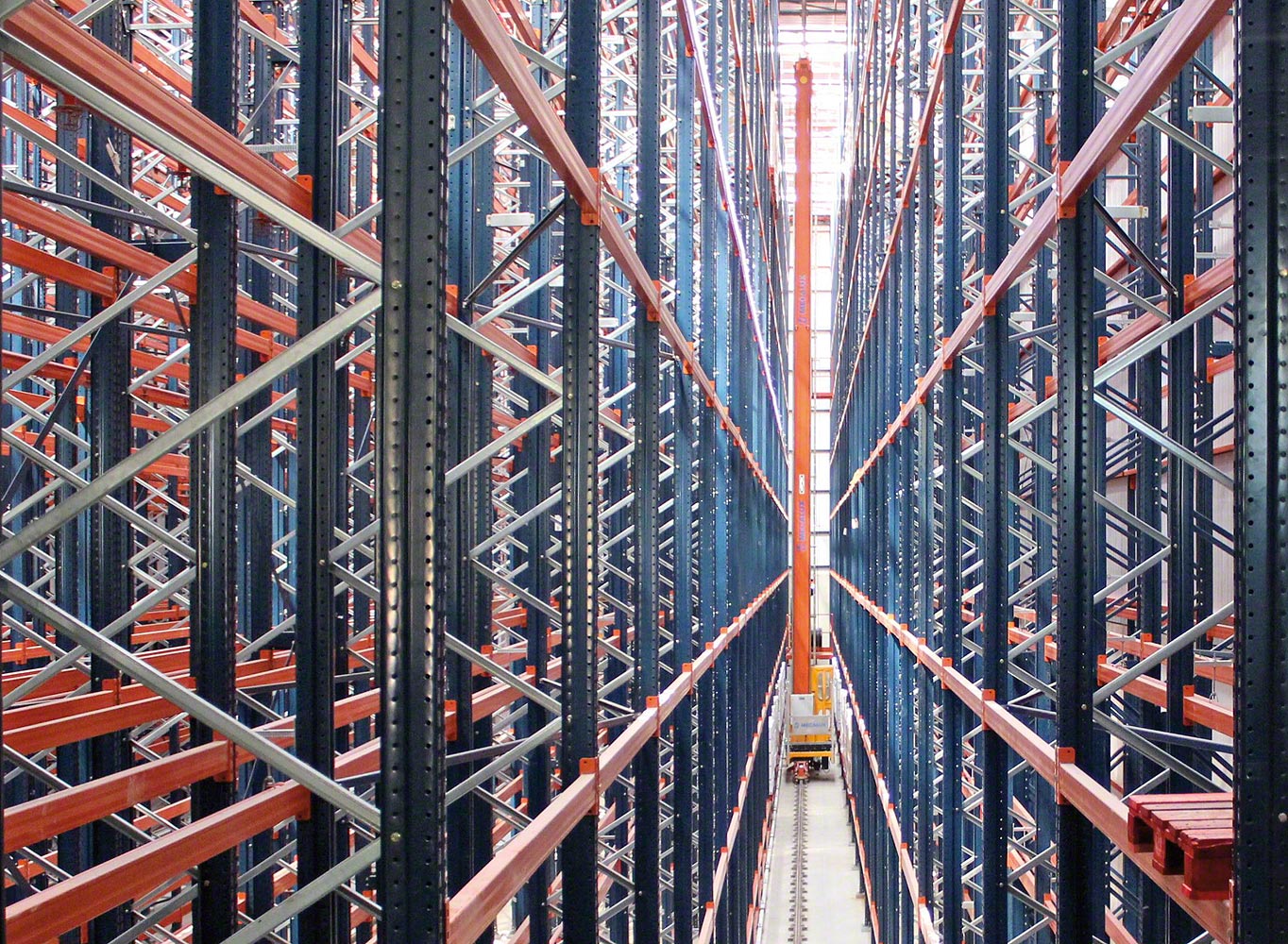

  • Máximo aproveitamento do espaço: os transelevadores podem atingir 45 m de altura em corredores de apenas 1,5 m de largura.
  • Profundidade dupla e multiprofundidade: podem operar em estantes de alta densidade com canais de grande profundidade, como as estantes dinâmicas ou o sistema Pallet Shuttle, assim como em estantes de profundidade simples ou dupla.
  • Grande flexibilidade: a extensa gama de transelevadores Mecalux permite adaptar o sistema às exigências de capacidade de carga, altura e tempo de ciclo de cada armazém.
  • Segurança: os transelevadores manuseiam os paletes com extrema precisão e reduzem significativamente a circulação de veículos de movimentação, o que reforça a segurança do armazém.
  • Solução integral: A Mecalux projeta, fabrica, instala e coloca em funcionamento todos os componentes do armazém automático, desde estantes, transelevadores e transportadores até softwares de controle e de gerenciamento.

Reduzimos o tempo gasto na preparação e distribuição de cada pedido

Laboratorios Maverick
Hugo Marante Coordenador do departamento de operações
Laboratorios Maverick
(Tarragona, Espanha)

Aplicações dos transelevadores automáticos

Sistema de alto desempenho que se adapta às necessidades de diferentes tipos de armazéns

Os transelevadores Mecalux são uma solução de armazenagem versátil que se ajusta às necessidades de diversos tipos de empresas e que já demonstrou sua eficácia em diferentes setores industriais (tais como a indústria de alimentos e bebidas, metalúrgica, automobilística e de autopeças ou farmacêutica e química).

Os transelevadores são perfeitos para armazéns que trabalhem com referências de alta rotatividade

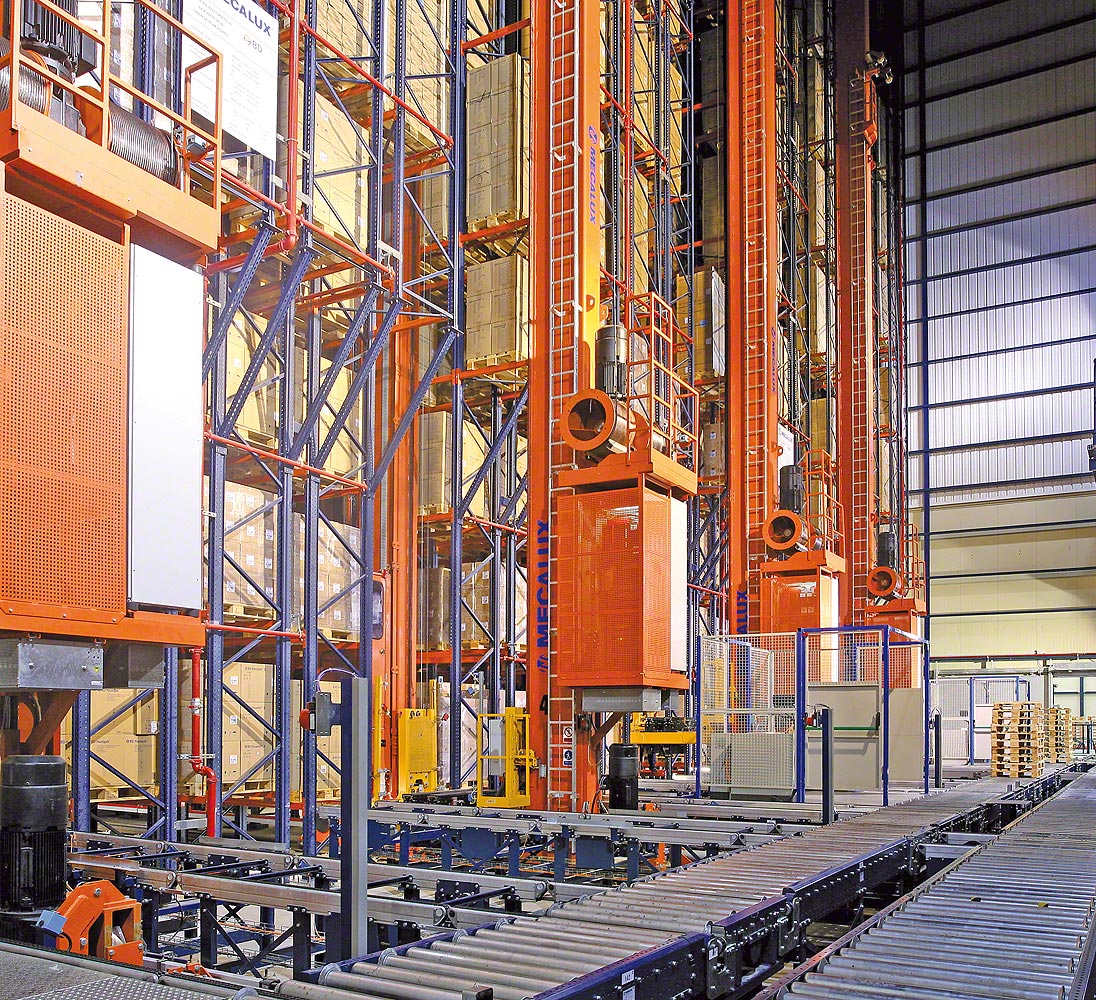

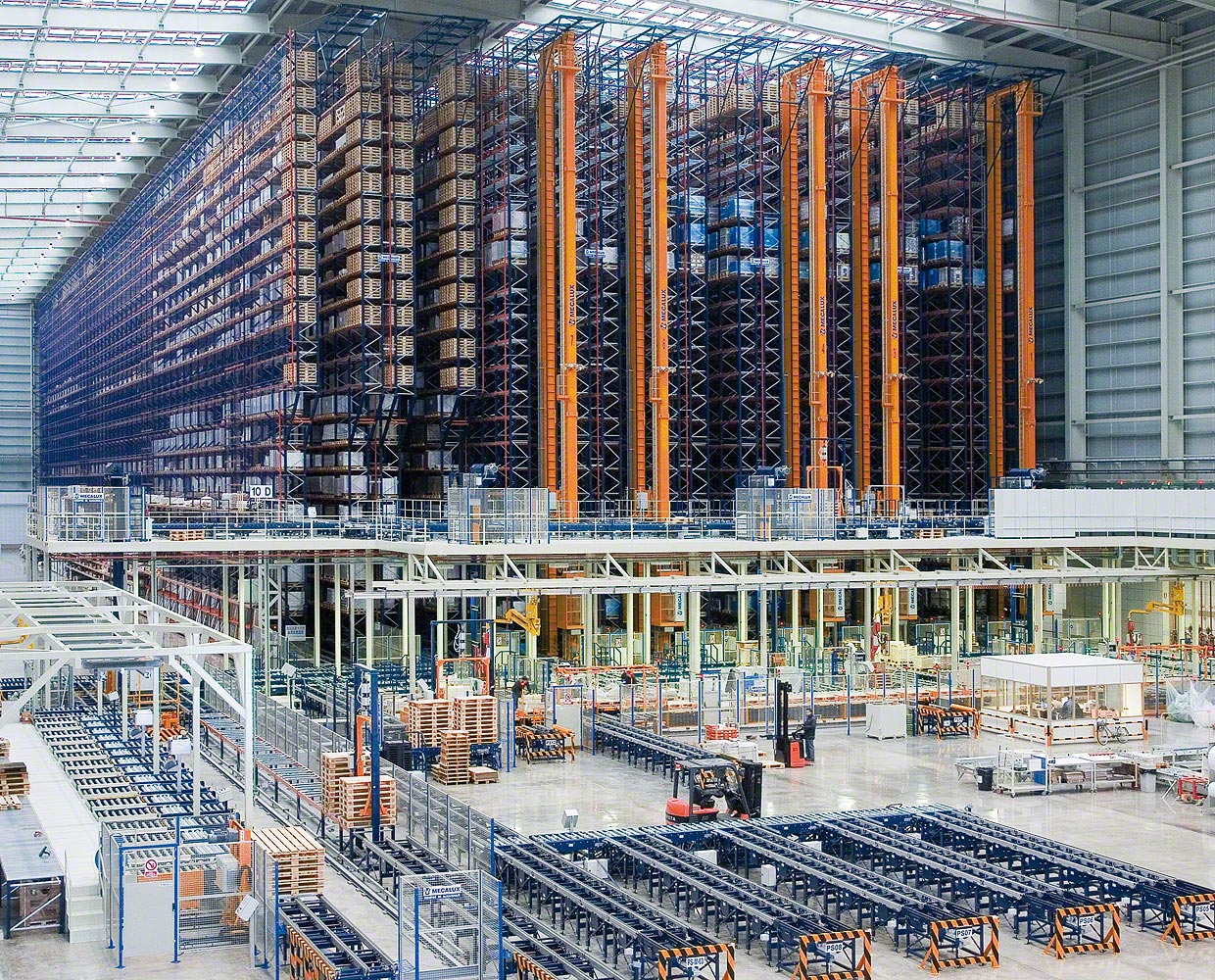

Armazéns com grande quantidade de entradas/saídas

Os transelevadores são a solução adequada para armazéns que trabalhem com referências de alta rotatividade e entradas/saídas constantes.

A incorporação de transelevadores aumenta a capacidade de armazenamento

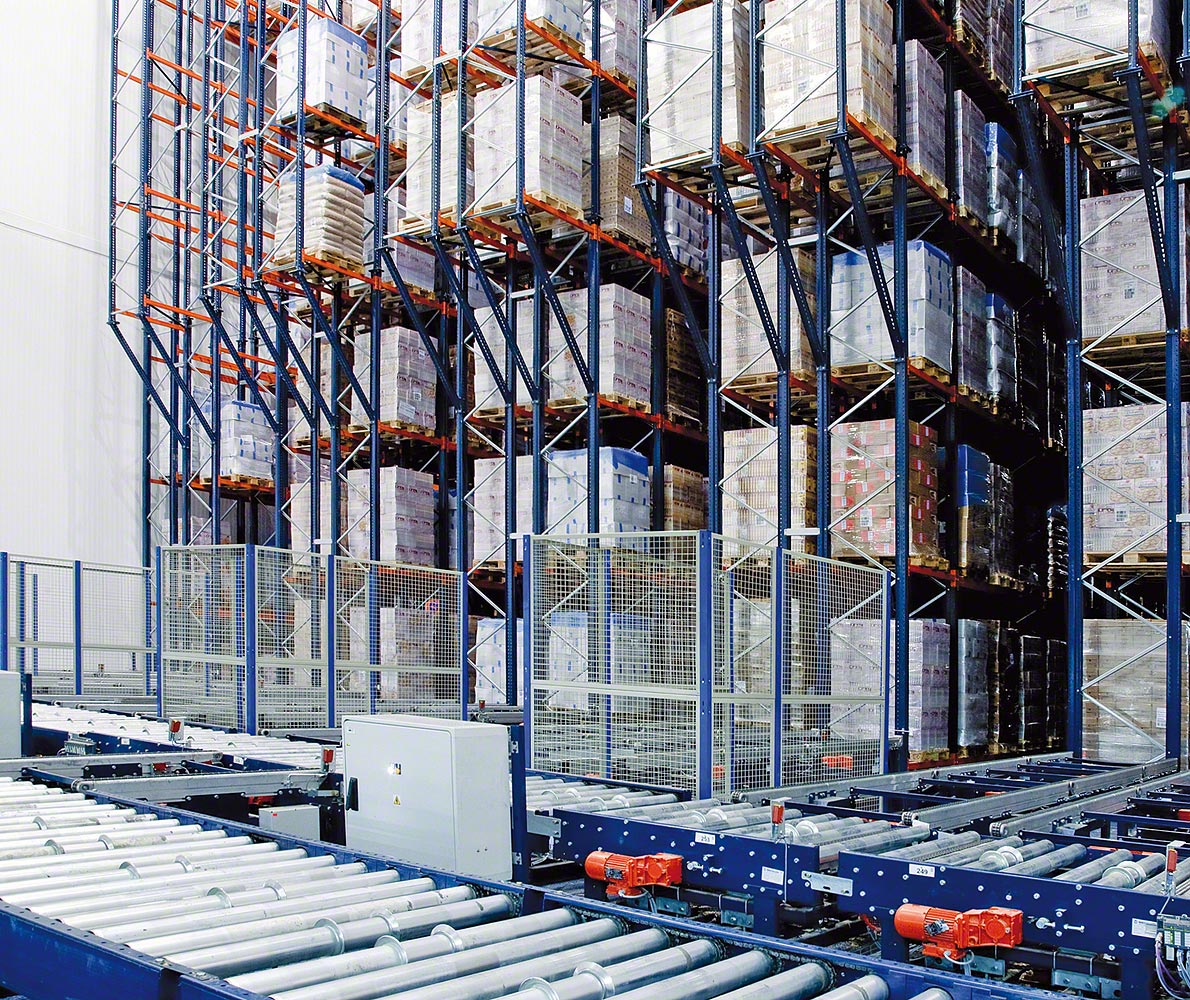

Empresas que precisam de uma maior capacidade de armazenamento

Os transelevadores aproveitam ao máximo o espaço do armazém, especialmente em altura e largura.

Os transelevadores são aptos para câmaras frias

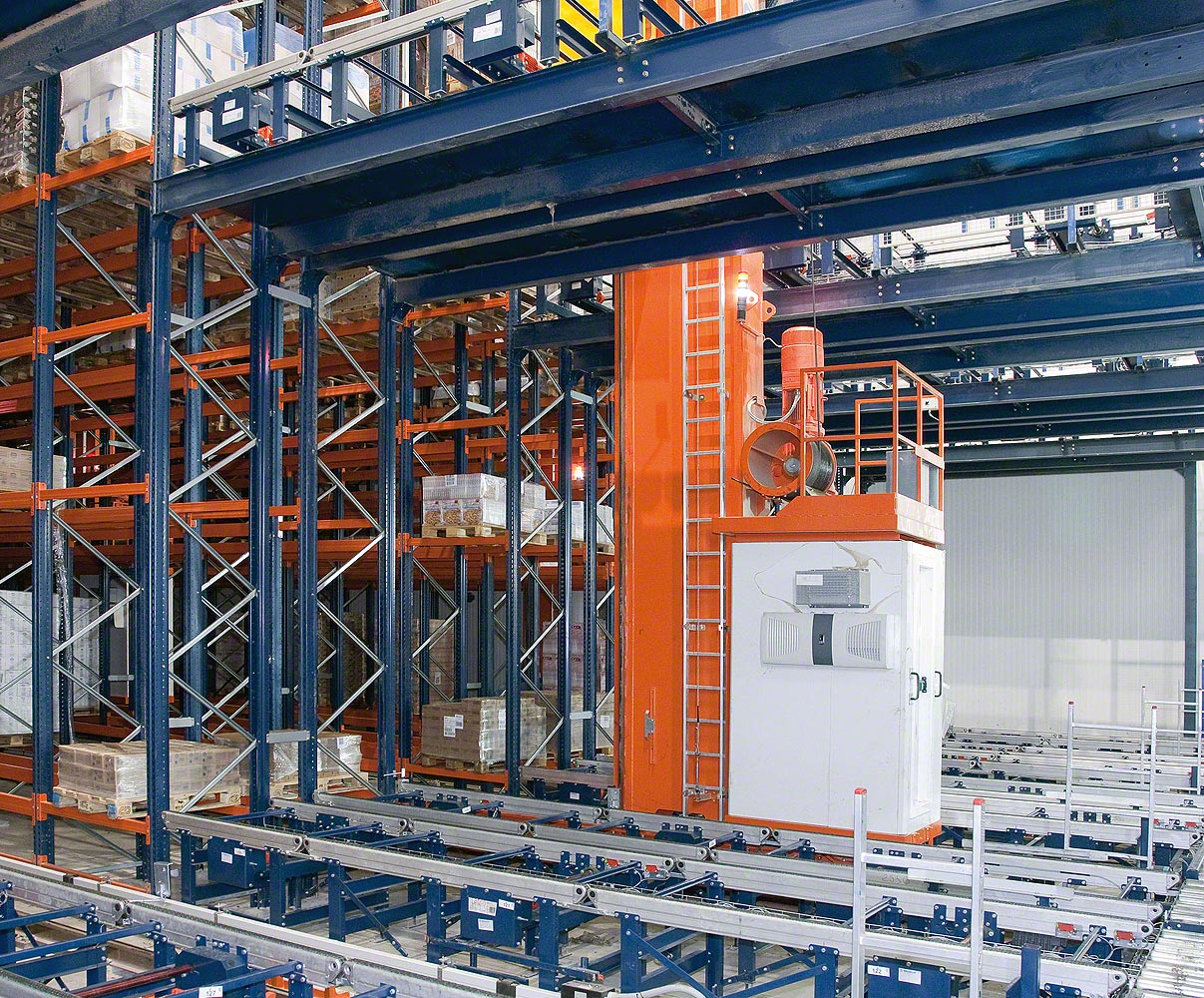

Câmaras frias

Os transelevadores podem operar em ambientes com temperaturas negativas de até -30 ºC.

Testemunhos

Novartis

A automação permitiu-nos aumentar a capacidade de armazenamento e segurança, reduzir custos de manutenção e de pessoal, além de manter um controle rigoroso dos movimentos dos produtos.

Tomasz Marchewa Diretor da cadeia de suprimentos
Novartis
(Stryków, Polônia)
Nupik Internacional

Na época de maior demanda expedimos cerca de 2.400 paletes/dia. Automatizar nossa logística nos ajudou a consolidar o crescimento das vendas.

Eduard Pinosa Gerente de logística
Nupik Internacional
(Polinyà, Espanha)
Natura Bissé

A automação permitiu-nos reduzir os custos logísticos e aumentar a flexibilidade de produção.

Pilar López Diretora industrial
Natura Bissé
(Cerdanyola del Vallès, Espanha)
Clairefontaine

Com a automação de nosso centro logístico, melhoramos o desempenho e a capacidade de resposta, além de reduzir os custos operacionais e os erros decorrentes do gerenciamento manual.

Florian Challe Gerente de Operações Logísticas
Clairefontaine
(Alsácia, França)

Casos práticos

Würth

Um armazém chave na mão 100% automatizado para a Würth em La Rioja

A empresa alemã de peças de fixação, união e montagem Würth inaugurou um novo armazém automático e autoportante em La Rioja (Espanha). Esta instalação de grandes dimensões permite abastecer as lojas da Würth na Espanha, assim como os clientes que compraram as ferramentas, brocas e parafusos online. Ler mais

Gioseppo

Armazém de calçados de Gioseppo: 1,6 milhão de calçados e 3.500 pedidos diários

Gioseppo, fabricante e distribuidor de calçados e acessórios de moda, adaptou sua logística ao e-commerce com soluções de armazenamento da Mecalux. Em Elche, a empresa instalou um armazém automático, bem como estantes com passarelas e um mezanino onde milhares de pedidos podem ser preparados. Ler mais

Gioseppo

Sabarot Wassner

O salto para a automação de Sabarot, o fabricante francês de conservas

Sabarot Wassner, empresa francesa dedicada a produção e distribuição de cereais, centralizou sua logística com um armazém automático para paletes. Dirigido pelo Sistema de Gerenciamento de Armazém Easy WMS, o armazém automático está preparado para ampliação caso as necessidades futuras de Sabarot o exigir. Ler mais

Sabarot Wassner

British Sugar

British Sugar reafirma seu compromisso com a inovação com um armazém automático em Wissington

British Sugar, principal fabricante de açúcar da Grã-Bretanha e Irlanda, otimizou a logística de sua fábrica em Wissington com um armazém automático de paletes. Gerenciado pelo Sistema de Gerenciamento de Armazém Easy WMS, o armazém está conectado automaticamente à saída das linhas de produção. Ler mais

EcoWipes

EcoWipes: Logística automática: 30% mais produtividade

O fabricante de produtos cosméticos e higiênicos EcoWipes conectou automaticamente seu armazém na Polônia com as linhas de produção com transportadores. Além disso, possui estantes dinâmicas com transelevador e estantes sobre bases móveis Movirack que otimizam o espaço de armazenamento. Ler mais

EcoWipes

Hayat Kimya

A Mecalux constrói um dos maiores armazéns automáticos autoportantes da Europa

Caso prático Hayat: Referência mundial em armazéns autoportantes automáticos Ler mais

Ver mais casos práticos

Modelos de transelevadores automatizados

Extensa gama de transelevadores que se adaptam facilmente às necessidades de cada armazém

Os transelevadores automáticos monocoluna e bicoluna da Mecalux satisfazem um vasto leque de exigências. Graças a essa versatilidade, existe o modelo adequado de acordo com a capacidade de carga exigida, altura de construção e tempo necessário para cada ciclo.

Componentes dos transelevadores para paletes

O desenho dos transelevadores para paletes permite minimizar as tensões transmitidas à estrutura que os suporta, evitando, assim, danos às estantes ou à estrutura do armazém ao longo do tempo.

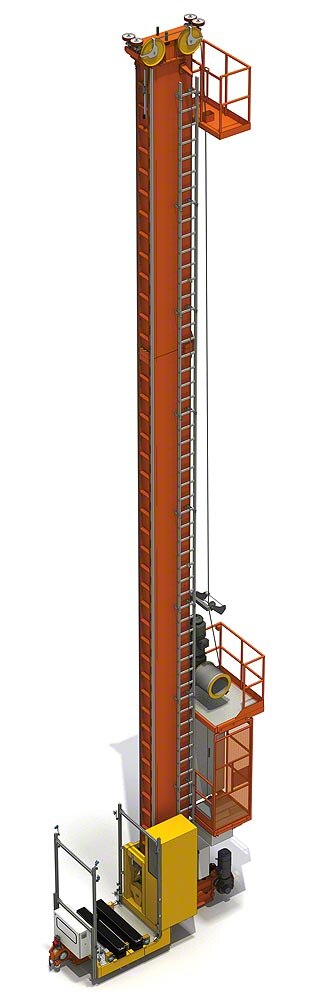

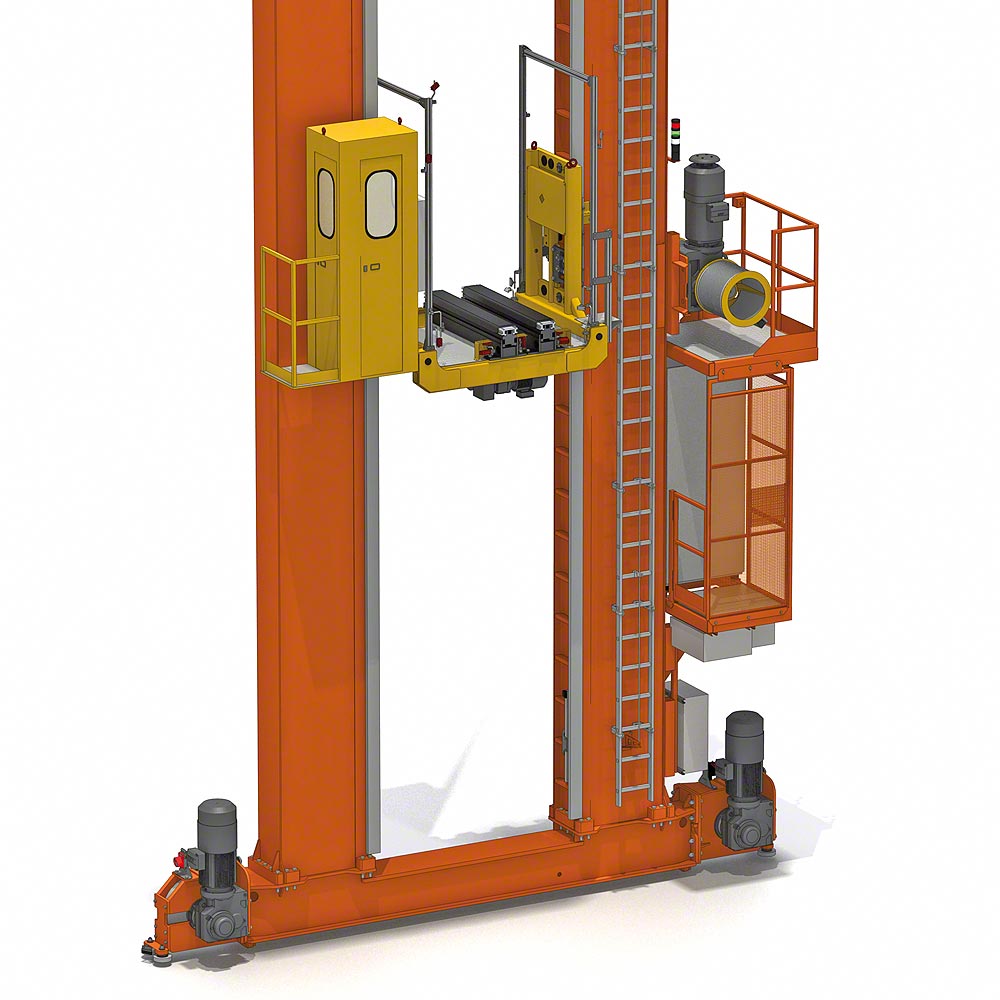

O transelevador é um equipamento totalmente automático de alto desempenho composto por diversos elementos, tais como colunas, testeira interior e superior, berço de elevação, sistema de extração e acionamento de elevação.

O sistema de extração utilizado varia em função do uso, tipo de carga a manusear, disposição da estante e inclusive da operação. Basicamente, existem três tipos: garfos telescópicos (de profundidade simples e dupla), Pallet Shuttle e transportador embarcado.

Os transelevadores da Mecalux estão equipados com um conjunto de componentes que visam proporcionar a maior segurança possível à instalação.

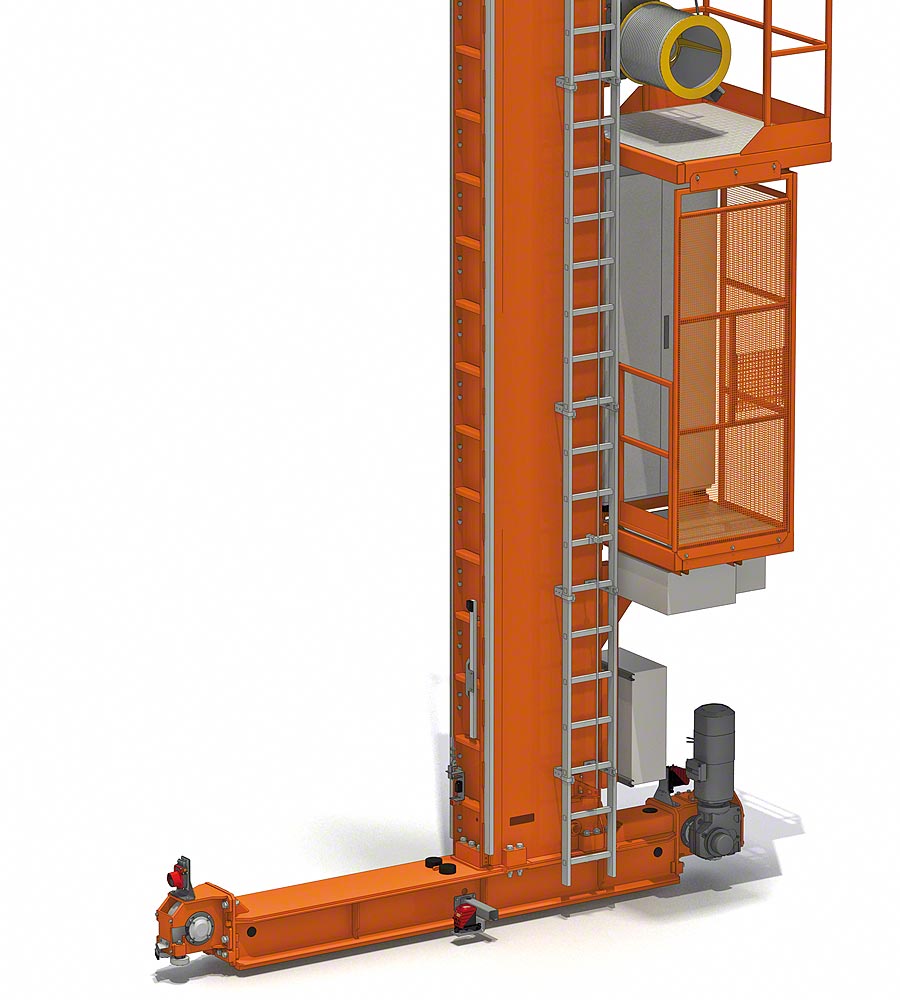

Colunas

Colunas

Fabricadas em chapas de aço de alta resistência, são o eixo principal do transelevador e ao longo do qual se desloca o berço de elevação onde o palete está apoiado.

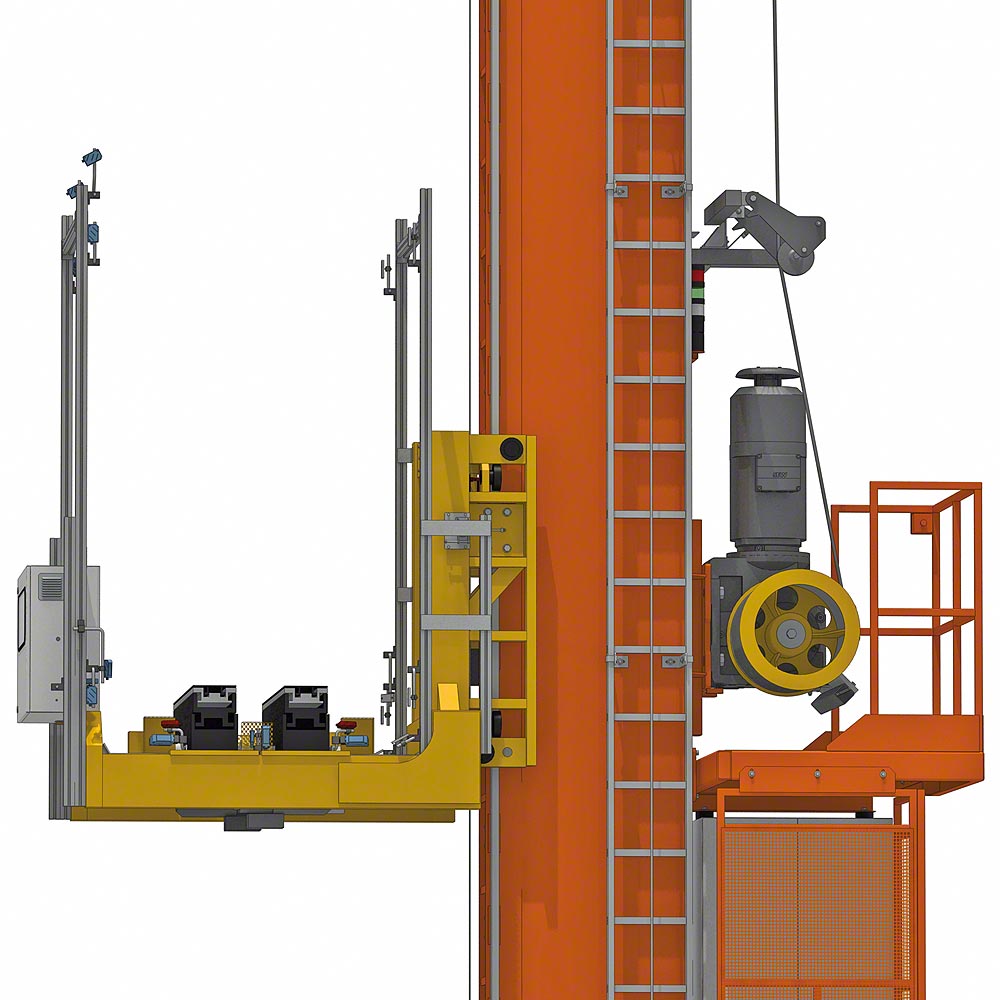

Berço de elevação

Berço de elevação

Desloca a carga em sentido vertical e efetua os ciclos de depositar e coletar através do sistema de extração nele instalado.

Acionamento de elevação

Acionamento de elevação

Mecanismo com motor de corrente alternada que impulsiona o berço de elevação em seu movimento vertical.

Testeira inferior

Testeira inferior

Estrutura em forma de caixa equipada com uma roda motriz e uma roda livre que permite o deslocamento longitudinal do transelevador ao longo do corredor.

Testeira superior

Testeira superior

Garante a estabilidade do transelevador e amortece o ruído e as vibrações decorrentes da alta velocidade em que ele se move.

Equipamento de corredor

Equipamento de corredor

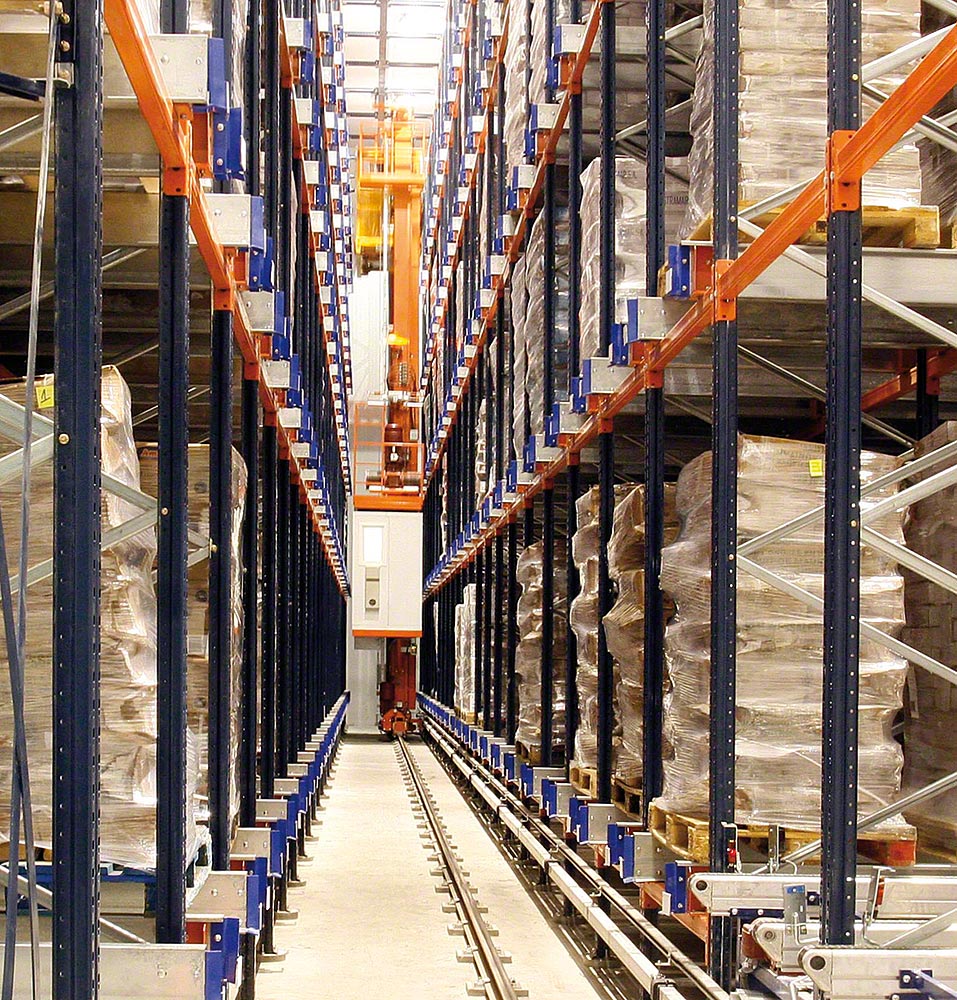

O corredor está equipado com um trilho inferior, um trilho-guia superior, elementos de segurança, alimentação elétrica, transmissão de dados e sistemas de medida de posição.

Armário elétrico

Armário elétrico

Localizado junto à coluna, fornece energia elétrica ao transelevador.

Ponte de transbordo

Ponte de transbordo

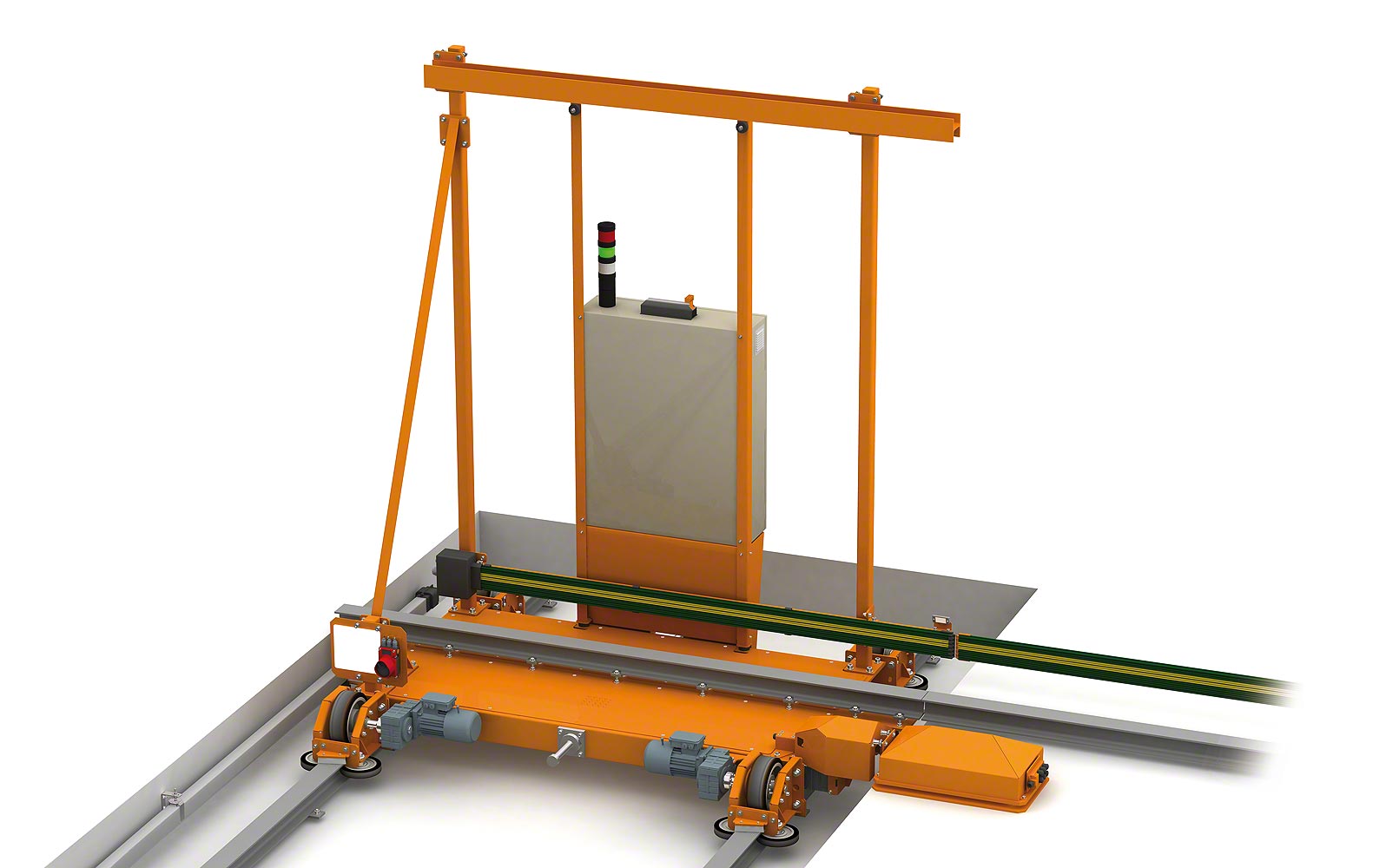

Máquina responsável por deslocar os transelevadores de um corredor para outro em instalações que necessitem dessa operação. O transelevador, posicionado e fixado na ponte, desloca-se lateralmente para o corredor de destino onde é realizado o transbordo.

Sistema de rotação em curva

Sistema de rotação em curva

Solução alternativa à ponte de transbordo em que o transelevador realiza a manobra de mudança de corredor através de desvios do tipo ferroviário.

Garfos telescópicos de profundidade simples

Garfos telescópicos de profundidade simples

Este mecanismo de manuseio é utilizado para depositar ou coletar paletes em estantes de profundidade simples.

Garfos telescópicos de profundidade dupla

Garfos telescópicos de profundidade dupla

Este sistema de extração é utilizado para carregar e descarregar paletes em estantes de profundidade dupla.

Pallet Shuttle

Pallet Shuttle

Carro móvel autônomo capaz de elevar, transferir e depositar paletes dentro de canais de grande profundidade. O berço está preparado para acomodar o Pallet Shuttle e possui correntes motorizadas para transferir os paletes dos transportadores de entrada e saída.

Transportador embarcado

Transportador embarcado

Sistema de extração composto por uma plataforma de roletes motorizados utilizada nos transelevadores que alimentam as estantes dinâmicas.

Elementos de segurança no berço de elevação

Elementos de segurança no berço de elevação

O berço de elevação conta com um conjunto de componentes que garante seu correto funcionamento, por exemplo, diferentes fotocélulas (utilizadas para verificar as dimensões máximas da carga, confirmar as localizações vazias, evitar que os paletes sejam arrastados ou empurrados pelos garfos e detectar a posição exata das longarinas), células de carga (impedem a entrada em funcionamento caso sejam detectadas cargas com excesso de peso), sistema de verificação de centralização dos garfos e da carga e uma webcam.

Elementos de segurança no corredor

Elementos de segurança no corredor

O corredor possui diversos componentes de segurança. Estes incluem os elementos de controle de velocidade segura do transelevador e os batentes hidráulicos, que são colocados nas extremidades do corredor e foram calculados para absorver o impacto causado pelo transelevador ao deslocar-se à velocidade máxima, com o berço na posição mais elevada e com a carga de maior peso.

Elementos de segurança para manutenção

Elementos de segurança para manutenção

Os transelevadores estão equipados com diferentes dispositivos de segurança para facilitar as tarefas de manutenção, incluindo a cabine, os pontos de fixação, a linha de vida onde o arnês do operador é fixado quando utiliza a escada de mão e as plataformas de manutenção.

Fechamentos de segurança e telas de proteção

Fechamentos de segurança e telas de proteção

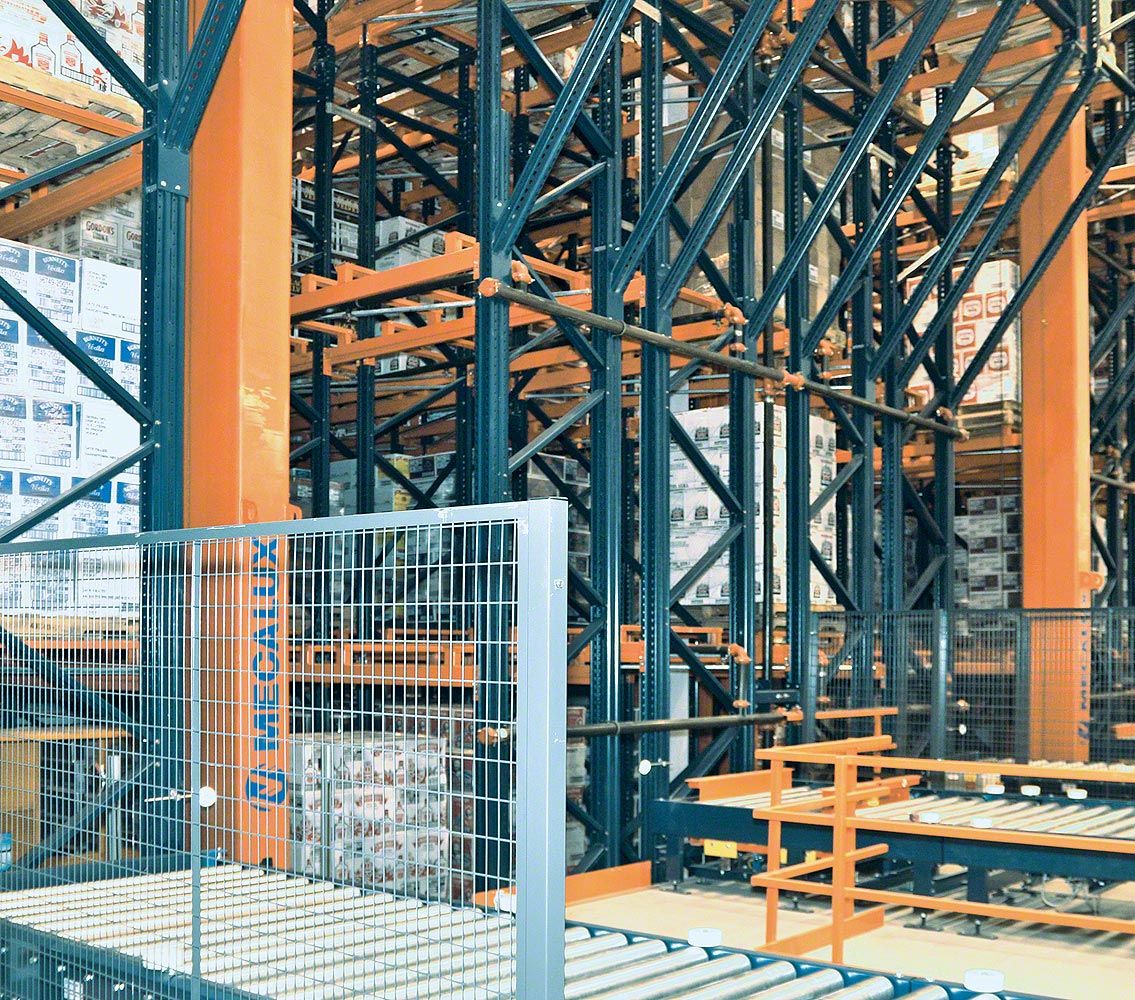

As cercas perimetrais delimitam a área de operação do transelevador e criam um espaço protegido para o funcionamento da instalação. As telas de proteção abrangem as partes laterais das estantes adjacentes às áreas de circulação para prevenir qualquer acidente decorrente da queda de mercadoria.

Controle de acesso

Controle de acesso

As portas e os painéis de controle de acesso permitem entrar no corredor de forma segura para realizar trabalhos de manutenção. O painel de controle inclui posição da chave de intertravamento e o procedimento de acesso ao corredor é realizado de acordo com a norma harmonizada UNE-EN528.

Barreiras fotoelétricas e portas rápidas

Barreiras fotoelétricas e portas rápidas

As portas rápidas e as barreiras fotoelétricas são elementos de segurança utilizados para evitar a entrada de pessoas pelo ponto de entrada e saída de paletes do circuito de transportadores. As portas só se abrem quando um palete entra ou sai e as barreiras fotoelétricas são capazes de distinguir se é uma carga ou uma pessoa que passa pelo ponto de acesso.

Sistema de parada de emergência

Sistema de parada de emergência

Sua função é parar o transelevador, sendo ativado por meio de botões homologados situados nas posições de controle manual e em áreas específicas da instalação.

Catálogos

Catalog - 4 - Armazens-automaticos - pt_BR

Armazéns automáticos (catálogo)

Soluções de armazenamento automáticas

Baixar
Catalog - 3 - Easy-wms - pt_BR

Sistema de Gerenciamento de Armazém

Inovação tecnológica para armazéns eficientes

Baixar

Perguntas frequentes

Um transelevador pode ser definido como uma máquina completamente automática projetada para depositar e coletar mercadoria das localizações de um porta-palete.

A automação do armazém, através da utilização de transelevadores para paletes, oferece inúmeras vantagens, tais como maior produtividade, confiabilidade e segurança operacional, eliminação de erros e otimização do espaço disponível graças à sua capacidade para operar em alturas elevadas em corredores extremamente estreitos. Evidentemente, o investimento inicial em soluções de paletização automática é superior ao exigido para implementar sistemas de armazenamento convencionais. No entanto, o aumento da capacidade operacional associada à automação e redução de diversos custos operacionais (por exemplo, em equipamentos de movimentação) possibilita um retorno rápido do investimento.

Os transelevadores da Mecalux podem operar em porta-paletes de profundidade simples ou dupla, porta-paletes dinâmicos ou com o sistema Pallet Shuttle automático.

Os transelevadores trilaterais da Mecalux permitem automatizar, de forma rápida e econômica e sem modificar a estrutura do armazém, porta-paletes convencionais de até 14 m de altura anteriormente operados por empilhadeiras trilaterais. No entanto, a automação de outros sistemas de armazenamento convencional exige a substituição das estruturas existentes na instalação. A Mecalux assessora seus clientes no projeto e implementação do armazém automático que melhor se adapte às suas necessidades.

Os transelevadores automáticos para paletes são especialmente utilizados para manusear e armazenar cargas paletizadas. A Mecalux também conta com o sistema Miniload, uma gama de transelevadores especialmente desenvolvida para unidades de carga de menores dimensões, como caixas, bandejas e inclusive pneus.

A configuração dos transelevadores da Mecalux permite que eles sejam operados de três modos diferentes: automático (é a forma de funcionamento habitual), semiautomático (para operações específicas e de apoio) e manual (para trabalhos de manutenção). O modo automático permite que o transelevador execute as ordens recebidas do software de gerenciamento, ou seja, as operações de depositar e coletar, mudanças de localização e autoaprendizagem das localizações do armazém.

Não é necessário em todas as situações. Quando a rotatividade da mercadoria não for muito alta, mas o volume de armazenamento sim, um mesmo transelevador pode ser compartilhado entre vários corredores. Nesse caso, podem ser instaladas soluções de mudança de corredor (por exemplo, o sistema de rotação em curva ou a ponte de transbordo) para que um mesmo transelevador possa operar em corredores diferentes. No entanto, é preciso destacar que, para obter a máxima eficiência em um armazém automático, o ideal é utilizar um transelevador por corredor.

Sim, os transelevadores incorporam regeneradores que permitem transformar em eletricidade a energia gerada durante as manobras de descida e desaceleração. Essa energia elétrica é aproveitada por outros elementos da instalação, reduzindo assim o consumo energético.

Evidentemente. Em um armazém automático, o acesso às áreas onde operam equipamentos com movimento (transelevadores, transportadores, etc.) é devidamente delimitado por barreiras de segurança e portas de acesso seguro.

Sim. Qualquer armazém automático precisa de dois softwares. Por um lado, precisa de um Sistema de Gerenciamento de Armazém (WMS), que assume o gerenciamento e controle do estoque e atribui sua localização a cada unidade de carga. E, por outro lado, um SCA (Sistema de Controle de Armazém) ou WCS em inglês (Warehouse Control System), responsável por enviar instruções de movimento ao transelevador. A Mecalux pode fornecer ambos os sistemas.

Os transelevadores podem operar em alturas de até 45 m.

A capacidade de carga máxima do berço do transelevador é de 1.500 kg para instalações de profundidade simples e de 1.000 kg para instalações de profundidade dupla. Os modelos de transelevadores equipados com dois berços aumentam a capacidade de carga para 3.000 kg (1.500 kg por berço) em porta-paletes de profundidade simples e para 2.000 kg (1.000 kg por berço) em porta-paletes de profundidade dupla.

Os transelevadores podem deslocar-se a uma velocidade de translação de até 160 m/min.

A velocidade de elevação máxima de um transelevador é de 66 m/min sem carga e 54 m/min com carga.

Os transelevadores da Mecalux podem operar em uma faixa de temperatura que oscila entre -30 ºC e +40 ºC.
