Pallet Shuttle Automático 3D
Sistema de armazenamento compacto para paletes que utiliza carros autônomos e multidirecionais para maximizar a capacidade, produtividade e flexibilidade do armazém.
O produto
A solução de automação definitiva para conseguir a máxima compactação, produtividade e flexibilidade em um armazém de paletes

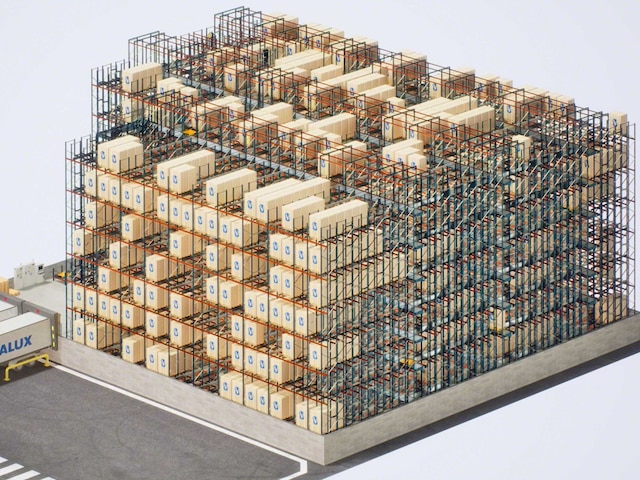

O Pallet Shuttle Automático 3D é uma solução de armazenagem de alta densidade baseada em um inovador carro elétrico multidirecional que deposita e extrai os paletes das estantes com grande eficiência e absoluta precisão. Os carros operam com total autonomia e circulam pelos corredores e canais que formam o conjunto de estantes sem precisar do auxílio de outros veículos de movimentação, como transelevadores ou lançadeiras. Além disso, uma série de elevadores permitem seu movimento entre níveis.
O Pallet Shuttle Automático 3D da Mecalux é um sistema de última geração que se situa na vanguarda da automação de armazéns. Não só potencializa a produtividade do armazém e otimiza a utilização do espaço para aumentar a capacidade de armazenamento, como também proporciona uma extraordinária versatilidade para satisfazer as necessidades de cenários dinâmicos, como picos de demanda ou tarefas de alta prioridade. Além disso, seu desenho completamente modular favorece a rápida escalabilidade para ajustar a capacidade e o desempenho do sistema ao crescimento da empresa.
Vantagens do Pallet Shuttle Automático 3D
- Alta produtividade: a rápida velocidade de circulação e a versatilidade operacional dos shuttles 3D multidirecionais potencializam significativamente o desempenho do armazém.
- Máxima flexibilidade: o movimento dos carros entre níveis e corredores, além da possibilidade de vários carros operarem simultaneamente no mesmo corredor, permite que o desempenho do sistema seja ajustado para cenários dinâmicos, como a execução de tarefas prioritárias ou o surgimento de picos de demanda.
- Maior capacidade e grande diversificação: o armazenamento compacto otimiza a utilização do espaço para aumentar a capacidade do armazém. Além disso, cada canal pode armazenar mais de uma referência e tamanho de palete.
- Funcionamento autônomo e inteligente: os shuttles se movem por corredores e canais sem precisar do auxílio de outros veículos de movimentação. O software gerenciador de frotas desenvolvido pela Mecalux controla o tráfego dos shuttles no conjunto de estantes, o que garante uma circulação contínua e fluida, previne bloqueios e evita colisões entre carros.
- Eficiência e agilidade operacional: uma série de sensores oferecem segurança e eficácia para detectar, manusear e posicionar os paletes. Além disso, o desenho das rodas e dos trilhos proporciona fluidez ao deslocamento dos carros, assim como suavidade e estabilidade ao mudar de sentido.
- Escalabilidade: seu desenho modular facilita futuras ampliações da instalação para que possa ser adaptada ao crescimento da empresa. Permite aumentar a produtividade adicionando novos carros ou ampliar a capacidade criando corredores, ou níveis.
- Ampla gama térmica: a capacidade do carro para operar em condições de baixa temperatura faz com que seja adequado para armazéns refrigerados e congelados, onde adotar soluções de armazenamento compacto proporciona uma significativa economia de custos energéticos.
- Solução integral: A Mecalux projeta, fabrica, instala e coloca em funcionamento todos os componentes do sistema, desde os carros, os elevadores e as estantes, até os transportadores, o software gerenciador de frotas e o Sistema de Gerenciamento de Armazém.
Aplicações do Pallet Shuttle Automático 3D
Armazenamento automático de alta densidade e máxima produtividade
O Pallet Shuttle Automático 3D é a solução de automação que melhor se adapta a contextos com ciclos intensivos de carga e descarga ou com uma grande variabilidade na demanda. Seu desenho compacto otimiza o aproveitamento da superfície disponível e sua versatilidade facilita sua adaptação às exigências de empresas de diferentes setores.

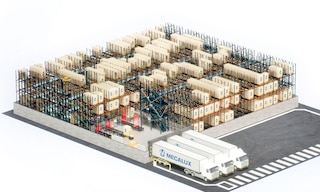

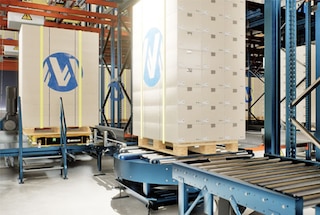

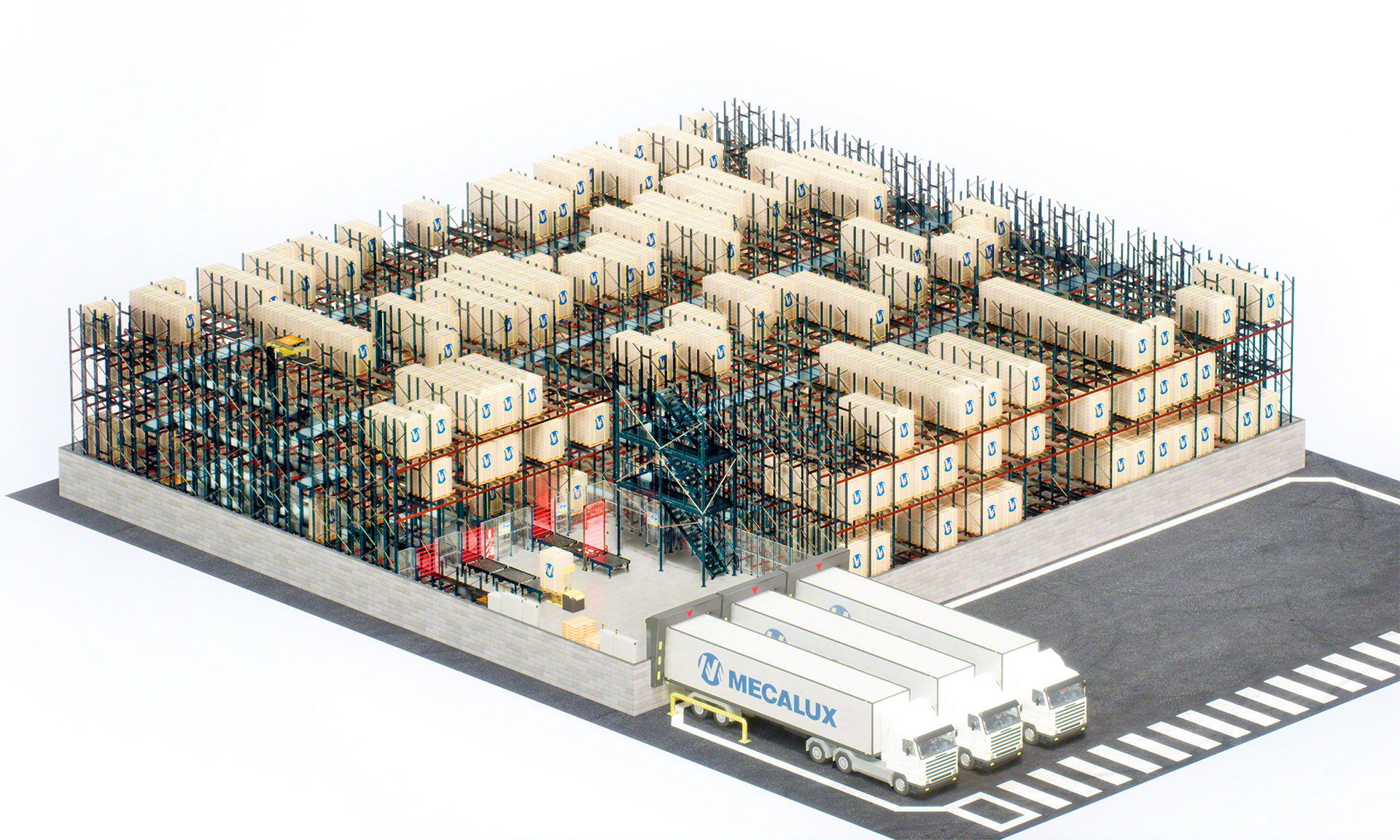

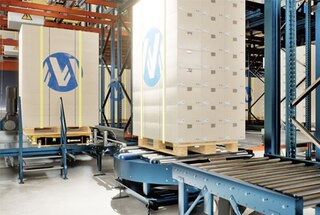

Armazéns com alta rotatividade de produtos
É o sistema perfeito para dinamizar de forma significativa o gerenciamento de armazéns com grandes volumes diários de entradas e saídas de cargas paletizadas.

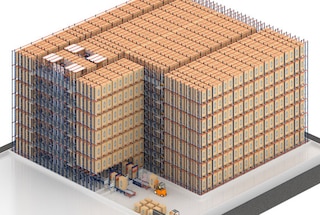

Instalações com armazenamento em massa
É a solução adequada para empresas que precisam armazenar grandes quantidades de paletes por referência de produtos com alta demanda, pois, sua compactação permite expandir a capacidade do armazém e a velocidade operacional do shuttle garante o máximo desempenho.

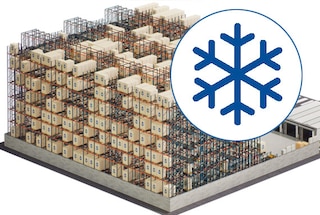

Armazéns refrigerados e congelados
A ampla gama de resistência térmica do shuttle 3D permite sua implementação em câmaras frigoríficas, onde a compactação permite diminuir o espaço a refrigerar para reduzir custos e liberar os operadores de trabalhos realizados em condições de baixa temperatura.
Galeria

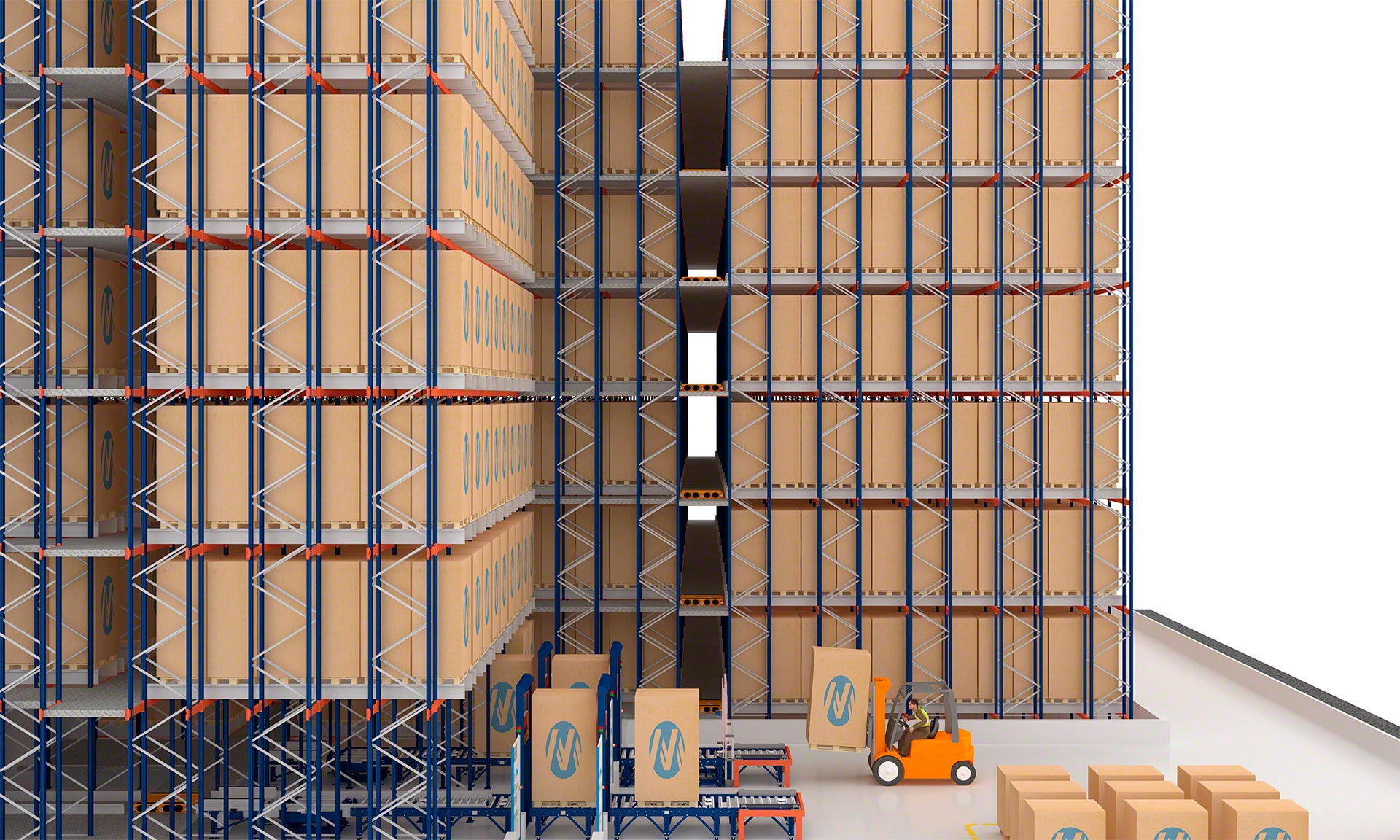

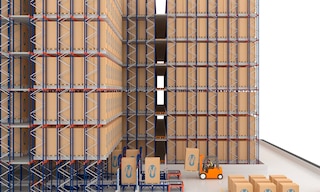

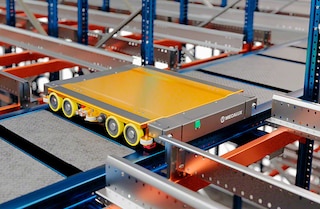

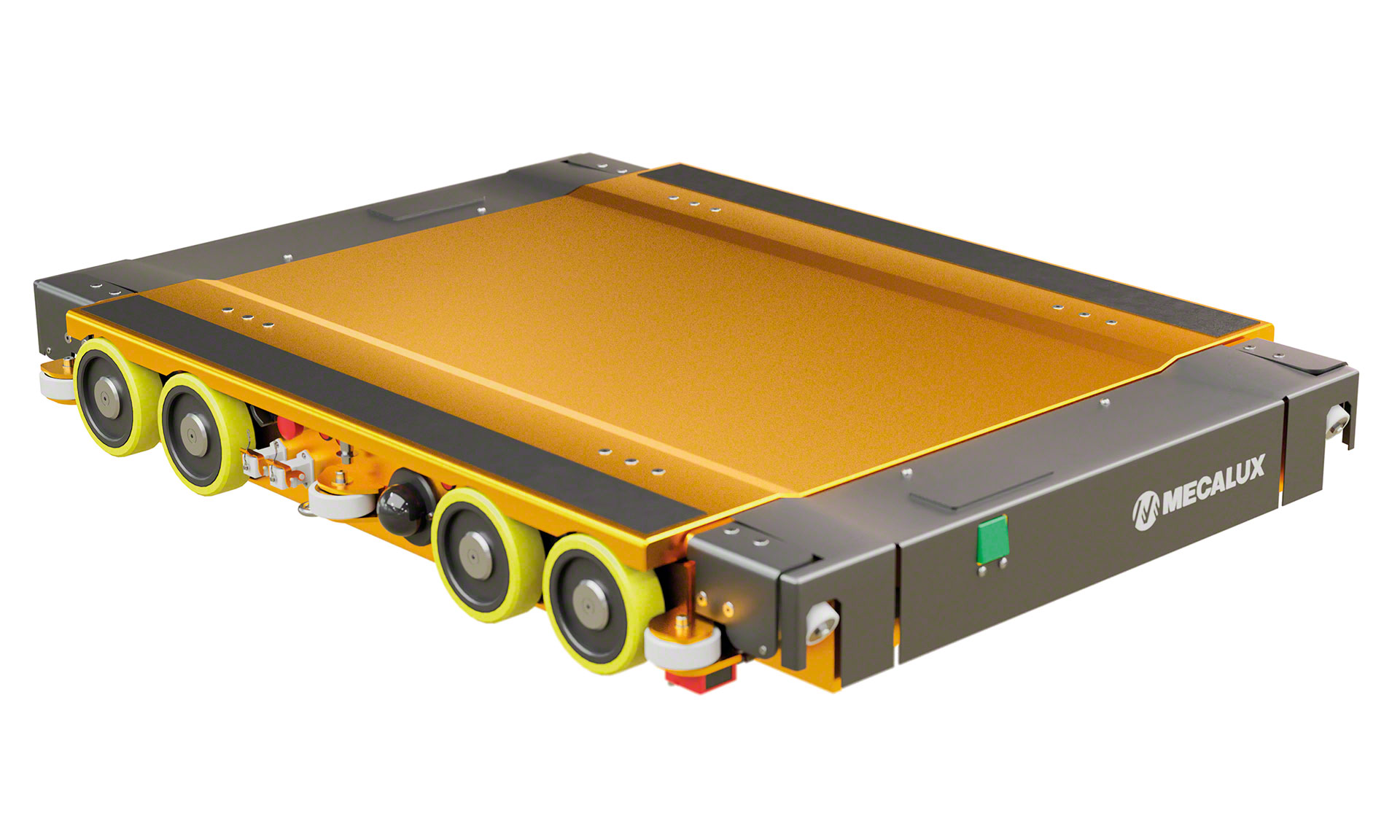

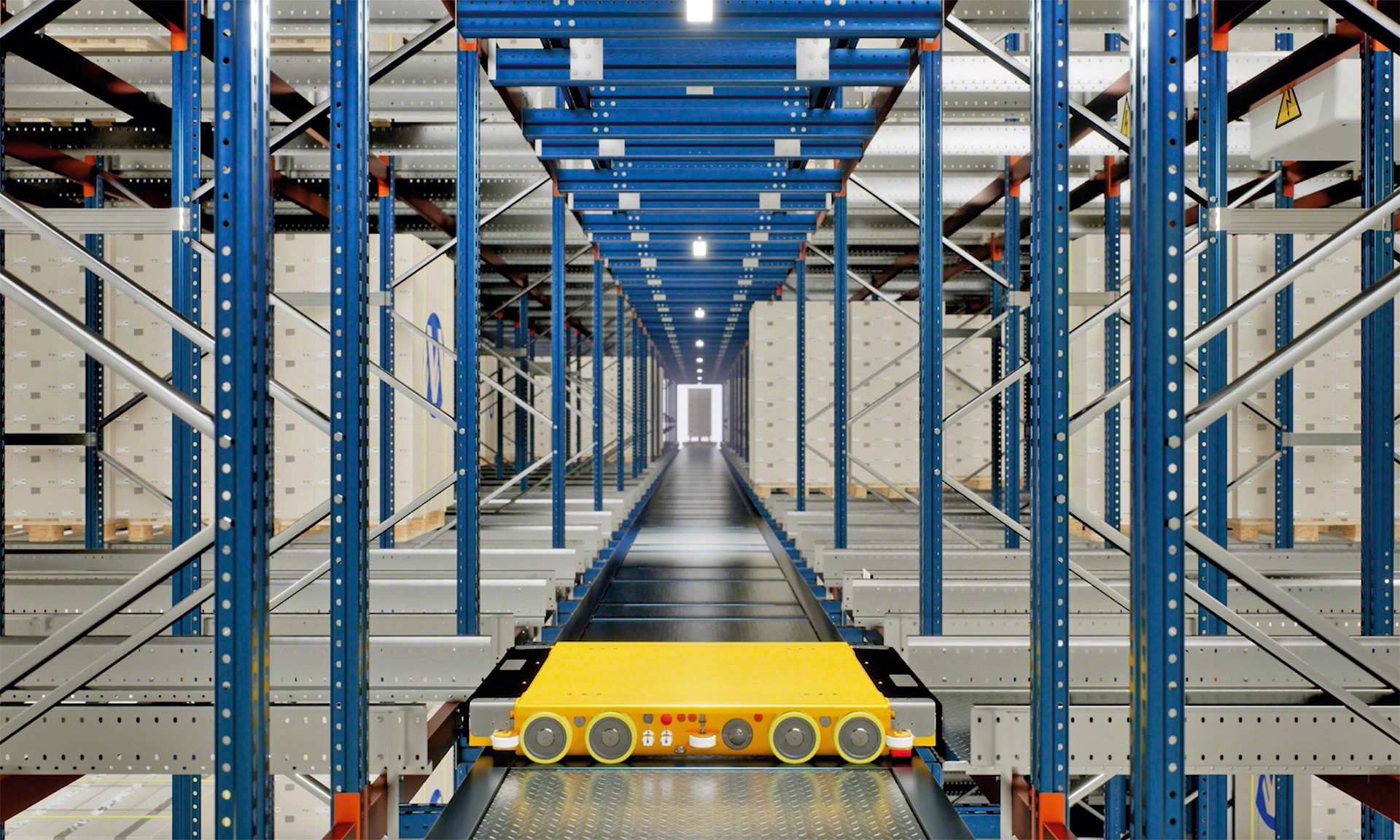

O carro elétrico multidirecional possui 12 rodas de translação e 10 de contraste que garantem um funcionamento ágil e fluido
Como funciona o Pallet Shuttle Automático 3D
O movimento multidirecional dos shuttles 3D pelo bloco de estantes proporciona ao sistema um funcionamento altamente flexível que dinamiza significativamente a carga e descarga de paletes e favorece sua adaptabilidade a diferentes tipos de necessidades.

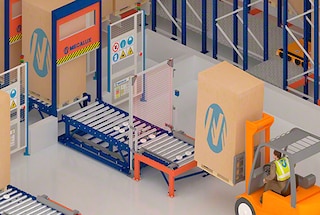

Um palete chega ao bloco de estantes
O circuito de transportadores localizado na entrada da instalação transfere o palete que deve ser depositado para a cabeceira do bloco de estantes. Em seu percurso, o palete atravessa um posto de inspeção passando pelo controle de gabarito e guias.

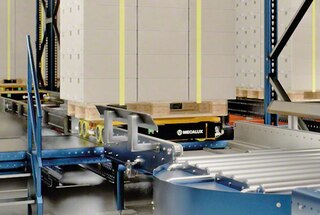

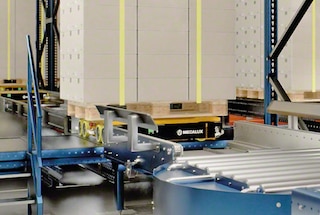

Um shuttle 3D coleta o palete e inicia o percurso
O Sistema de Gerenciamento de Armazém atribui a localização ideal para o palete e o software gerenciador de frotas determina o percurso mais adequado para chegar a tal localização. Este último transmite as informações através de sinal Wi-Fi a um dos shuttles que, por sua vez, coleta o palete e começa seu percurso pelas estantes.

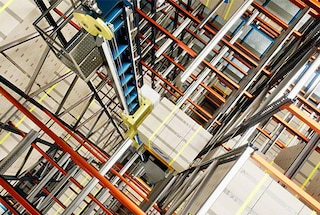

O shuttle transfere o palete para um nível superior
Se a localização atribuída estiver situada em um nível superior, o shuttle utiliza um elevador de entrada para ser transferido a essa altura. O acesso aos níveis superiores pode variar de acordo com a configuração escolhida: por exemplo, o shuttle também pode depositar o palete em um elevador para que outro shuttle possa coletá-lo no nível de destino.

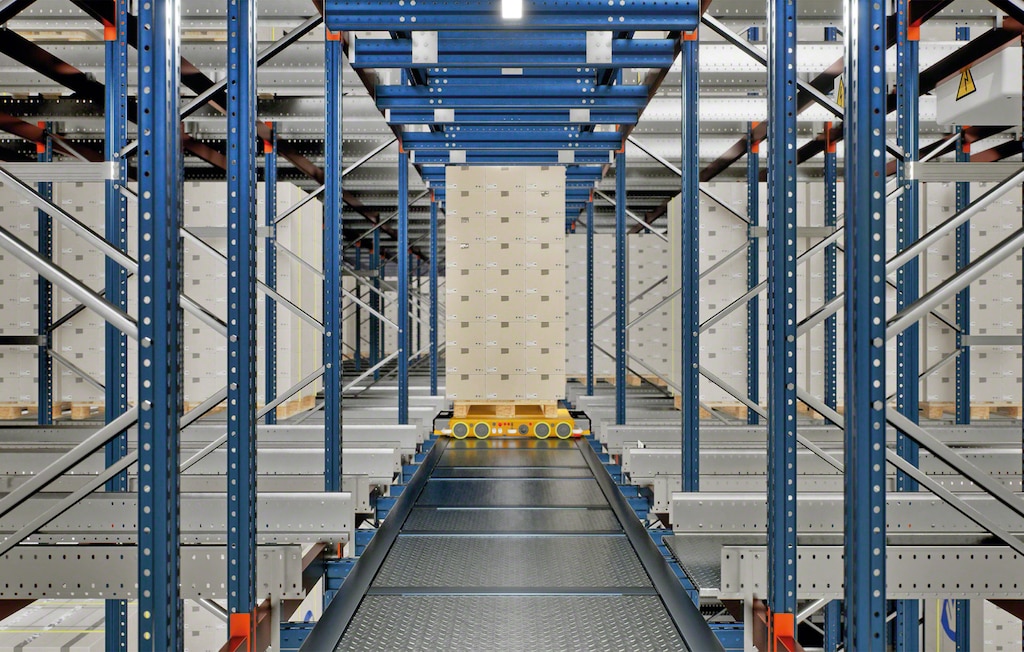

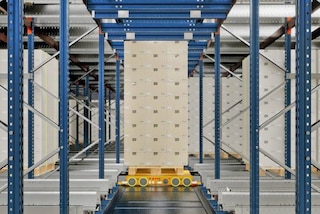

O shuttle se desloca pelas estantes
Uma vez situado no nível atribuído, o shuttle se move pelos corredores até chegar à entrada do canal indicado. O software gerenciador de frotas coordena o tráfego dos shuttles e os sensores regulam sua velocidade à medida que se aproximam uns dos outros para que a circulação simultânea de mais de um carro no mesmo corredor seja fluida e segura. Para mudar de corredor, são utilizados canais de passagem (se o carro levar um palete) ou os canais de armazenamento (caso o carro se mova sem carga).

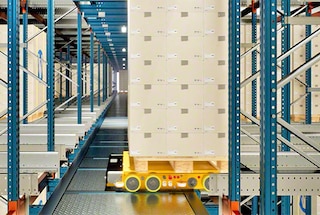

O shuttle deposita o palete na localização atribuída
Quando o shuttle 3D chega ao canal de armazenamento, levanta levemente o palete e entra no canal para depositá-lo na posição livre mais profunda. O shuttle compacta ao máximo a mercadoria independentemente do tamanho dos paletes do canal. Caso se opte pela metodologia LIFO, o software pode estabelecer uma divisão interna no canal para depositar referências diferentes em cada lado (quando houver um corredor em ambas as extremidades).

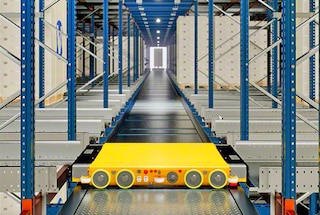

O shuttle sai do canal e retorna à circulação
Depois de depositar o palete, o shuttle pode sair do canal pelo lado que entrou ou passar por baixo dos paletes armazenados e sair pela extremidade oposta (caso haja outro corredor). O software lhe indicará o momento exato em que deve retornar à circulação e a próxima tarefa a completar.

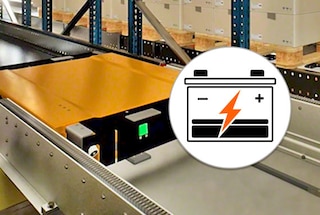

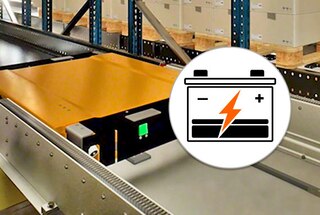

Processo de carregamento da bateria do shuttle
Os shuttles informam continuamente sobre o status de suas baterias. Ao detectar que a carga de algum deles está abaixo de um determinado nível, o software gerenciador de frotas se encarrega de encaminhá-lo para uma das estações de carga situadas estrategicamente dentro do bloco de estantes. Uma vez carregado, o shuttle retorna automaticamente às suas tarefas sem precisar da intervenção humana no processo.
Componentes do Pallet Shuttle Automático 3D
No sistema pallet shuttle, os carros e os elevadores se encarregam de controlar todos os movimentos dos paletes no conjunto das estantes. Isso simplifica significativamente seu desenho e implementação em relação a outras soluções de automação de alta densidade, pois, não é necessário utilizar equipamentos de movimentação auxiliares como transelevadores ou lançadeiras.
Com um desenho compacto, ampla autonomia e alta capacidade de carga, o shuttle 3D é o centro operacional do sistema. As 12 rodas de translação permitem sua circulação multidirecional e proporcionam agilidade e estabilidade a todos os seus movimentos.

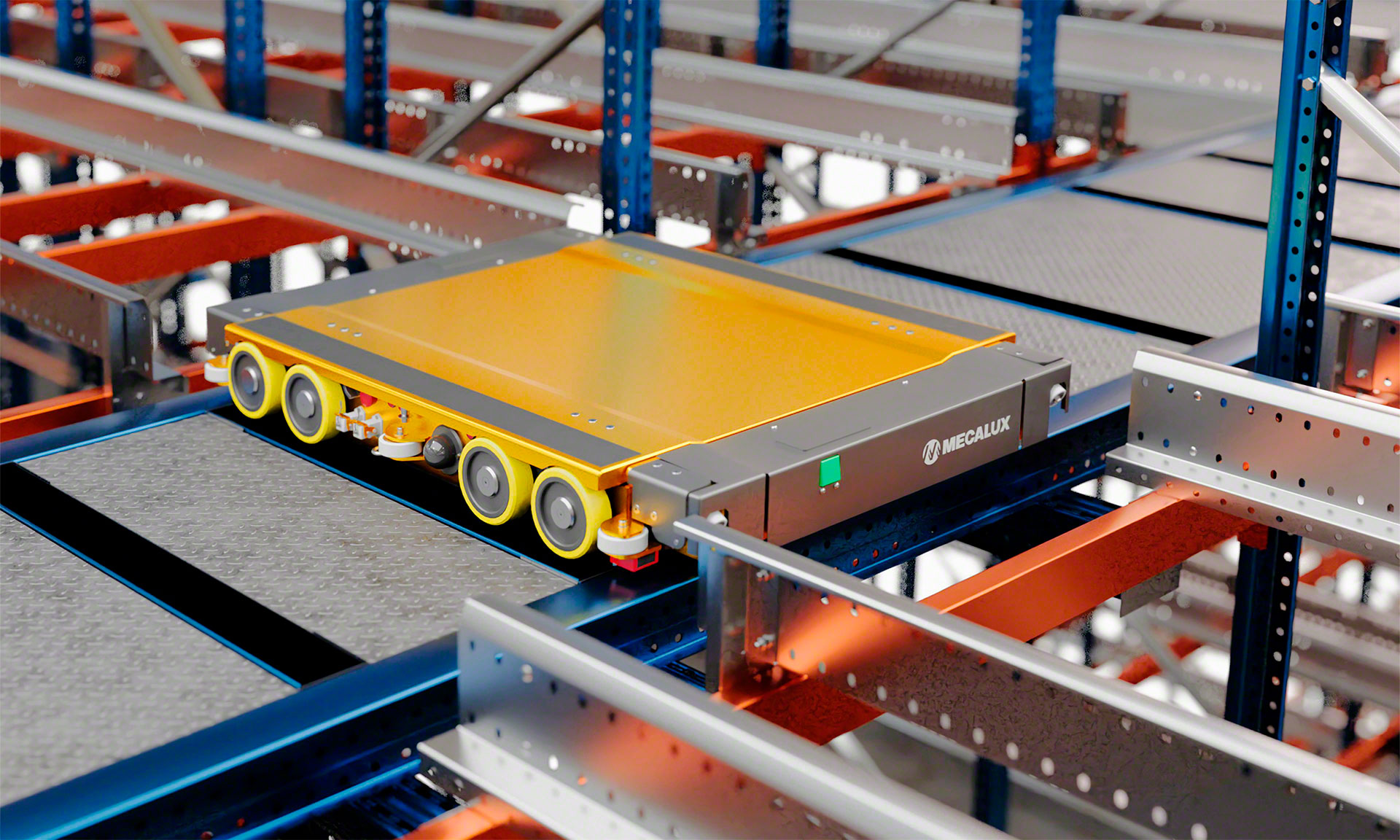

As estantes do sistema 3D são estruturas compactas e robustas de alta densidade que se destacam devido ao seu extenso circuito de trilhos projetado para a circulação multidirecional dos carros.

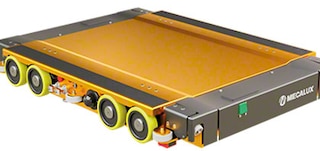

Plataforma elevatória
Localizada na parte superior do carro, eleva levemente o palete para permitir seu transporte através dos canais. Existem duas configurações: uma compatível com paletes de 800 x 1200 mm e de 1000 x 1200 mm e outra que, além das referidas dimensões, também aceita paletes de 1200 x 1200 mm.

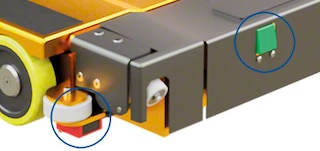

Sensores
O carro inclui diversos sensores que reforçam sua eficácia operacional. Desempenham diferentes funções: desde verificar o correto posicionamento do palete no carro até detectar o último palete depositado no canal ou calcular a distância em relação a outro shuttle que esteja situado à sua frente.

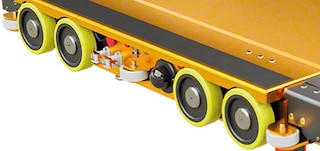

Rodas de movimento no canal
Conjunto de 8 rodas de translação (4 motrizes e 4 não motrizes) apoiadas na base dos trilhos dos canais de armazenamento para permitir o deslocamento do carro em seu interior.

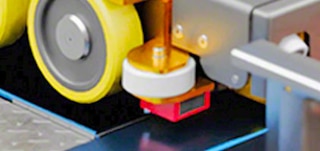

Rodas de contraste no canal
Grupo de 6 rodas que reforçam a orientação longitudinal do carro ao deslocar-se no interior dos canais.

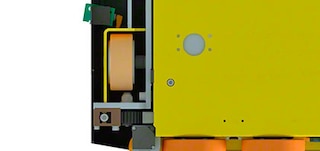

Rodas de movimento no corredor
Conjunto de 4 rodas de translação (2 motrizes e 2 não motrizes) que se apoiam nos trilhos dos corredores e permitem que o shuttle se mova ao longo deles.

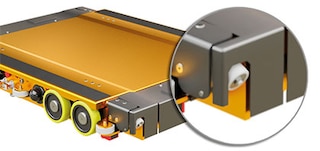

Rodas de contraste no corredor
Grupo de 4 rodas que orientam o carro quando este passa pelos corredores proporcionando-lhe estabilidade.

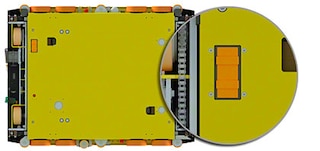

Bateria
O carro utiliza baterias que lhe proporcionam grande autonomia e garantem ciclos de carga muito rápidos. O nível de carga dessa bateria é constantemente monitorado para transferir, quando necessário, automaticamente o shuttle para uma estação de carga.

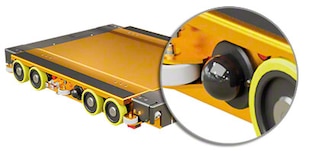

Antena
Dispositivo que permite que o carro receba por Wi-Fi as instruções enviadas pelo Sistema de Gerenciamento de Armazém (WMS) e pelo software gerenciador de frotas.

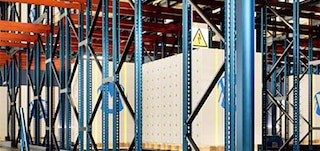

Montantes e longarinas
Perfis verticais e horizontais que, com os trilhos, formam o conjunto de estantes por onde os carros 3D circulam pelos seus corredores e canais de armazenamento para depositar e coletar paletes.

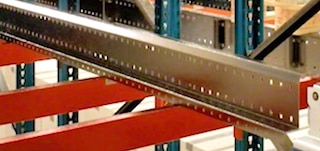

Trilhos
Perfis horizontais por onde circulam os carros 3D e que se situam tanto nos diferentes níveis do corredor principal quanto no interior de cada canal de armazenamento. Os trilhos dos canais também formam a superfície de apoio onde os paletes são depositados.

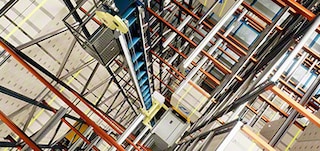

Elevadores
Dispositivos de elevação de alto desempenho que interligam os diferentes níveis entre si. São instalados, no mínimo, dois elevadores (um de entrada e outro de saída), embora o número possa ser ampliado para aumentar a capacidade operacional do sistema.

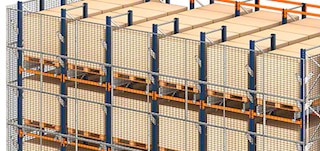

Tela de proteção
Elemento de segurança formado por telas metálicas para evitar a queda das cargas. As telas são instaladas ao longo de toda a altura do bloco de estantes caso este seja adjacente às áreas destinadas à passagem.

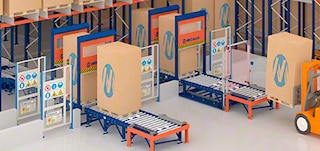

Fechamentos de segurança
Vedação metálica perimetral que delimita o bloco de estantes e a área de operação dos carros 3D e elevadores, assim como o circuito de transportadores localizado na cabeceira da instalação.
