Estruturas cantilever
Sistema de armazenagem para cargas longas e volumosas, como tubos, perfis, tábuas, chapas ou molduras.
O produto
Sistema cantilever: solução ideal para o armazenamento e manuseio de produtos de grande comprimento
As estantes tipo cantilever foram projetadas para armazenar cargas longas e volumosas, como perfis metálicos, tubos de plástico ou tábuas de madeira. O sistema oferece acesso direto à mercadoria armazenada, o que facilita seu manuseio manual (se forem cargas leves) ou através de equipamentos de movimentação (para cargas pesadas).
O sistema de armazenagem cantilever da Mecalux, composto por bases, colunas e braços suspensos, são estruturas robustas de grande resistência e máxima versatilidade que se adaptam a diferentes tipos de armazéns e produtos com medidas especiais. Também existe uma configuração de estrutura cantilever móvel, para um maior aproveitamento do espaço.
Vantagens da estrutura cantilever
- Grande diversidade de cargas: seus diferentes componentes e acessórios facilitam a adaptação do sistema a uma ampla variedade de cargas longas e volumosas de diferentes pesos e dimensões.
- Acesso direto e excelente visibilidade: garante uma imediata identificação visual da mercadoria armazenada e permite acessá-la de forma direta.
- Facilidade de montagem: composta por elementos encaixáveis que facilitam a montagem e a adaptação às necessidades futuras adicionando mais módulos.
- Otimização do espaço: pode ser instalada sobre bases móveis para configurar a estrutura cantilever móvel, o que permite compactar as estrutura conservando o acesso direto a cada produto.
- Adequada para áreas externas: disponível com diferentes tipos de coberturas para proteger a mercadoria e a estrutura contra intempéries em instalações ao ar livre.
- Segurança: incorpora elementos como travamentos verticais e batentes, que proporcionam grande estabilidade e resistência à instalação.
A estante cantilever nos permite armazenar nossos perfis que têm entre 4 e 7 metros de comprimento
Aplicações do sistema cantilever
Empresas que armazenam tubos, perfis e outros tipos de cargas longas e volumosas
O sistema de armazenagem cantilever configura estruturas polivalentes que se adaptam perfeitamente ao armazenamento de uma ampla variedade de mercadorias de dimensões especiais. Por isso, é essencial em inúmeros centros logísticos e fábricas.
Armazéns com produtos de grande comprimento
A estante cantilever garante um excelente armazenamento para cargas longas, como tubos, perfis e molduras.
Estoque de produtos não paletizáveis
É a solução ideal para cargas cujas dimensões dificultam sua paletização, como painéis ou chapas.
Armazenamento de cargas volumosas não uniformes
Adapta-se ao armazenamento de mercadorias volumosas de diferentes pesos e dimensões.
Configurações do sistema de armazenagem cantilever
Solução altamente versátil compatível com diversas necessidades de armazenamento
As diferentes configurações do sistema cantilever se ajustam aos requisitos de vários tipos de armazém. Desde estantes simples e duplas até estruturas cobertas para áreas externas ou sistemas móveis para armazenamento compacto.
Estante cantilever simples
Estante com acesso de um lado só. Geralmente, as estantes são instaladas diretamente em uma parede para aproveitar ao máximo o espaço disponível.

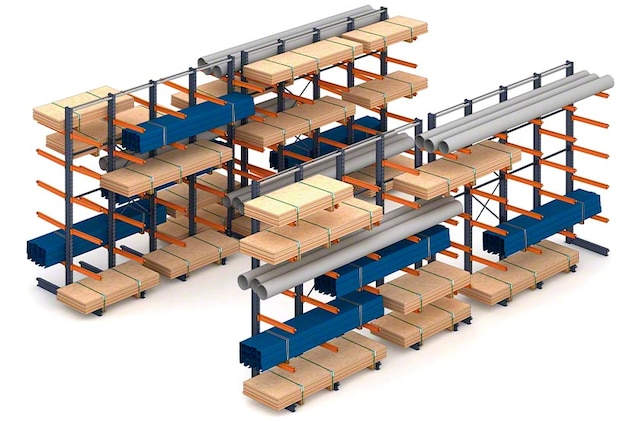

Estante cantilever dupla
Prateleira que permite armazenar mercadoria em ambos os lados da estrutura. Esse tipo de sistema cantilever é utilizado nos corredores intermediários do bloco de estantes.
Estrutura cantilever móvel
Prateleira cantilever montada sobre bases móveis motorizadas. Essa configuração permite aumentar a capacidade de armazenamento sem ampliar a superfície utilizada. As bases deslizam ao longo de trilhos embutidos no solo.
Estante cantilever coberta
Prateleiras equipadas com coberturas que preservam a mercadoria armazenada contra o impacto da meteorologia (luz solar, chuva, etc.) em instalações ao ar livre.
Sistema de armazenagem cantilever autoportante
A estante tipo cantilever pode ser utilizada para construir armazéns autoportantes. Nesse caso, não só suporta as cargas armazenadas, como também a estrutura da edificação.
Testemunhos
Os braços da estrutura são fixados nas colunas e podem ser ajustados de acordo com nossas necessidades logísticas.
Ler mais
As soluções de armazenamento da Mecalux nos ajudaram a organizar melhor os produtos de acordo com suas dimensões. A estrutura de armazenagem cantilever pode ser adaptada às diferentes alturas e tipos de mercadoria.
Ler mais
Estamos muito satisfeitos com o sistema de armazenagem cantilever sobre bases móveis da Mecalux: ajustam-se às dimensões dos nossos perfis de alumínio e, graças a ele, ganhamos 48% de capacidade.
Ler mais
Casos práticos
A solução perfeita para armazenar perfis longos
Gaviota, fabricante de cortinas e toldos, equipou o seu armazém com estantes cantilever, estantes de paletes e estantes compactas. As mercadoriassão classificadas de acordo com diferentes critérios e, por exemplo, perfis muito longos são depositados em estantes cantilever. Ler mais
Giménez Ganga amplia a capacidade de armazenamento em 48%
Giménez Ganga, líder na fabricação de sistemas de proteção solar, fechamentos e decoração, modernizou o seu centro logístico em Alicante. A empresa instalou estantes cantilever sobre bases móveis de modo a otimizar o espaço de seu armazém sem perder o acesso direto à mercadoria. Ler mais
Armazém de perfis de alumínio Aluprof com estantes cantilever e convencionais
Exemplo de um armazém de perfis de alumínio com acesso direto à mercadoria e flexibilidade para armazenar produtos de diferentes comprimentos e dimensões. Ler mais
Componentes da estrutura cantilever
Os principais componentes da estrutura cantilever da Mecalux são fabricados com perfis laminados a quente, proporcionando-lhe uma grande resistência às cargas e deformações por impactos.
Os componentes básicos do sistema de armazenagem cantilever incluem as colunas, as bases e os tirantes (que rigidificam a estrutura e garantem sua estabilidade), assim como os braços suspensos nos quais a carga armazenada é depositada.
O sistema cantilever inclui uma série de componentes de qualidade comprovada que reforçam a solidez e confiabilidade do conjunto estrutural para garantir a integridade física dos operadores e preservar a mercadoria armazenada.
Colunas
Perfis verticais em cujas ranhuras são fixados os braços suspensos e com pontos de fixação para juntas e tirantes.
Bases
Perfis horizontais que proporcionam uma excelente estabilidade à estrutura. São parafusados nas colunas através de uma chapa de fixação.
Braços suspensos
Perfis horizontais levemente inclinados que suportam a mercadoria armazenada. São fixados nas colunas com parafusos.
Tirantes e uniões de coluna
Elementos de rigidificação longitudinal que unem entre si todas as colunas e reforçam a solidez e a estabilidade do conjunto estrutural.
Travamentos superiores
Perfis horizontais que unem as estantes pela parte superior quando é necessário proporcionar maior estabilidade ao conjunto.
Guias laterais para empilhadeiras
São instaladas nos corredores para delimitar com segurança a circulação das empilhadeiras de carga lateral, frequentemente utilizadas na estante cantilever.
Etiquetas de identificação
Especificam as características técnicas da instalação. Estão localizadas em áreas visíveis, por exemplo, nas extremidades da estrutura.
Acessórios para estrutura cantilever
Acessórios que aumentam a versatilidade do sistema cantilever
Batentes para braços
Tubos redondos que são inseridos na extremidade externa dos braços para evitar a queda da mercadoria, especialmente de cargas soltas.
Estante corrida
É colocada sobre os braços suspensos e permite armazenar caixas e pacotes de diferentes tamanhos, assim como paletes de várias dimensões.
Coberturas para áreas externas
Cobrem as estantes cantilever quando instaladas ao ar livre. Protegem a estrutura e a mercadoria contra intempéries (chuva, sol, etc.).
Catálogos
Perguntas frequentes
A estrutura tipo cantilever, também conhecida como estrutura para cargas longas, é um sistema de armazenagem especialmente desenvolvido para receber mercadoria de grande comprimento ou de dimensão volumosa. Trata-se de estruturas robustas e de grande resistência formadas por colunas, bases e um conjunto de braços suspensos nos quais a carga é depositada. Essas estruturas podem ser utilizadas, por exemplo, como estantes para tubos, canos, chapas de madeira, chapas metálicas e inclusive podem acomodar mercadoria mais volumosa, como peças de aviões ou carros.
Cantilever é uma palavra que provém do inglês e que em português pode ser traduzida como "viga suspensa". Em engenharia, cantilever refere-se a uma estrutura composta por um elemento rígido horizontal preso em apenas uma extremidade. Esse é exatamente o formato em que a estrutura de armazenagem cantilever é projetada para cargas longas.
A estante cantilever é uma estrutura projetada para o armazenamento e manuseio de uma vasta gama de cargas longas ou de dimensões especiais, tais como perfis metálicos, tubos plásticos e metálicos, tábuas de madeira ou chapas metálicas.
Sim, a colocação de prateleiras corridas (metálicas ou de madeira) nos braços suspensos da prateleira cantilever cria uma superfície de apoio adequada para o armazenamento de paletes de diversas dimensões, assim como de caixas e contêineres de diferentes tamanhos.
O peso máximo suportado pela estante cantilever da Mecalux varia de acordo com a configuração escolhida. O sistema de armazenagem cantilever para cargas pesadas, por exemplo, é uma estrutura de grande robustez que pode suportar mais de 2.500 kg por braço.
A estrutura de armazenagem cantilever pode ultrapassar os 6 m de altura.
O comprimento dos braços da estrutura cantilever pode variar entre 400 e 2000 mm. Normalmente, o comprimento dos braços é superior à largura das unidades de carga, embora existam casos em que a largura da mercadoria ultrapasse o comprimento dos braços, especialmente quando são armazenadas tábuas ou chapas.
Para calcular a distribuição dos braços e das colunas no sistema de armazenagem cantilever, é necessário considerar as dimensões, o peso e a rigidez da mercadoria, o tipo de equipamento de movimentação, as tolerâncias, etc. Cada unidade de carga deve se apoiar, no mínimo, sobre dois braços e pode sobressair em ambos os lados, no máximo, até 50% da distância horizontal entre dois braços adjacentes. Dessa forma, é possível obter uma superfície de apoio estável para garantir uma correta distribuição das cargas.
Em geral, as operações para depositar e extrair a mercadoria são realizadas com o auxílio de empilhadeiras, sobretudo as de carga lateral, especificamente desenvolvidas para o manuseio de cargas longas ou de dimensões especiais e o transporte e elevação lateral das unidades de carga. Ao depositar a carga, é fundamental certificar-se de que a mesma esteja corretamente centralizada para evitar qualquer tipo de colisão entre os garfos e os braços suspensos. Quando o peso das cargas manuseadas exigir, são utilizados equipamentos de movimentação de maior envergadura, tais como pontes rolantes.
Sim. Sua montagem sobre bases móveis permite configurar a estrutura cantilever móvel, ou seja, sistemas de armazenamento compactos que permitem aproveitar ao máximo a superfície disponível.
A estrutura cantilever sobre bases móveis pode ser instalada em qualquer tipo de armazém. A única obra necessária para sua montagem é a instalação dos trilhos embutidos no solo ao longo dos quais as bases móveis deslizam.
É possível instalar, no máximo, até 16 bases móveis consecutivamente. Se for preciso ampliar a instalação, é necessário colocar em uma das extremidades uma estrutura cantilever fixa a partir da qual podem ser instaladas mais 16 bases móveis.
