Armazéns autoportantes

Armazéns autoportantes

Sistema de armazenamento integral no qual os porta paletes formam a estrutura do armazém. Otimização da superfície, redução de custos e maior velocidade de execução.

O produto

Autoportante: grande altura e máxima capacidade de armazenamento

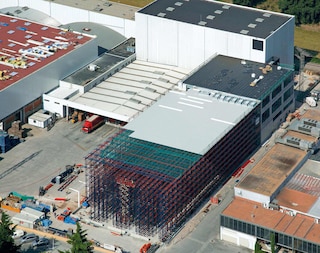

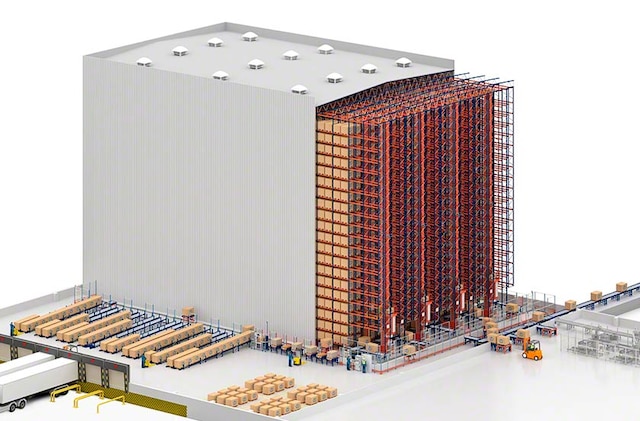

Os armazéns autoportantes são edifícios cujo principal componente estrutural são os próprios porta paletes. Eles suportam não só as cargas da mercadoria armazenada, como também os fechamentos laterais e do telhado e a ação de agentes externos, como a força do vento. Consequentemente, a obra civil exigida é mínima, o que agiliza a montagem e reduz custos em relação aos sistemas de construção tradicionais.

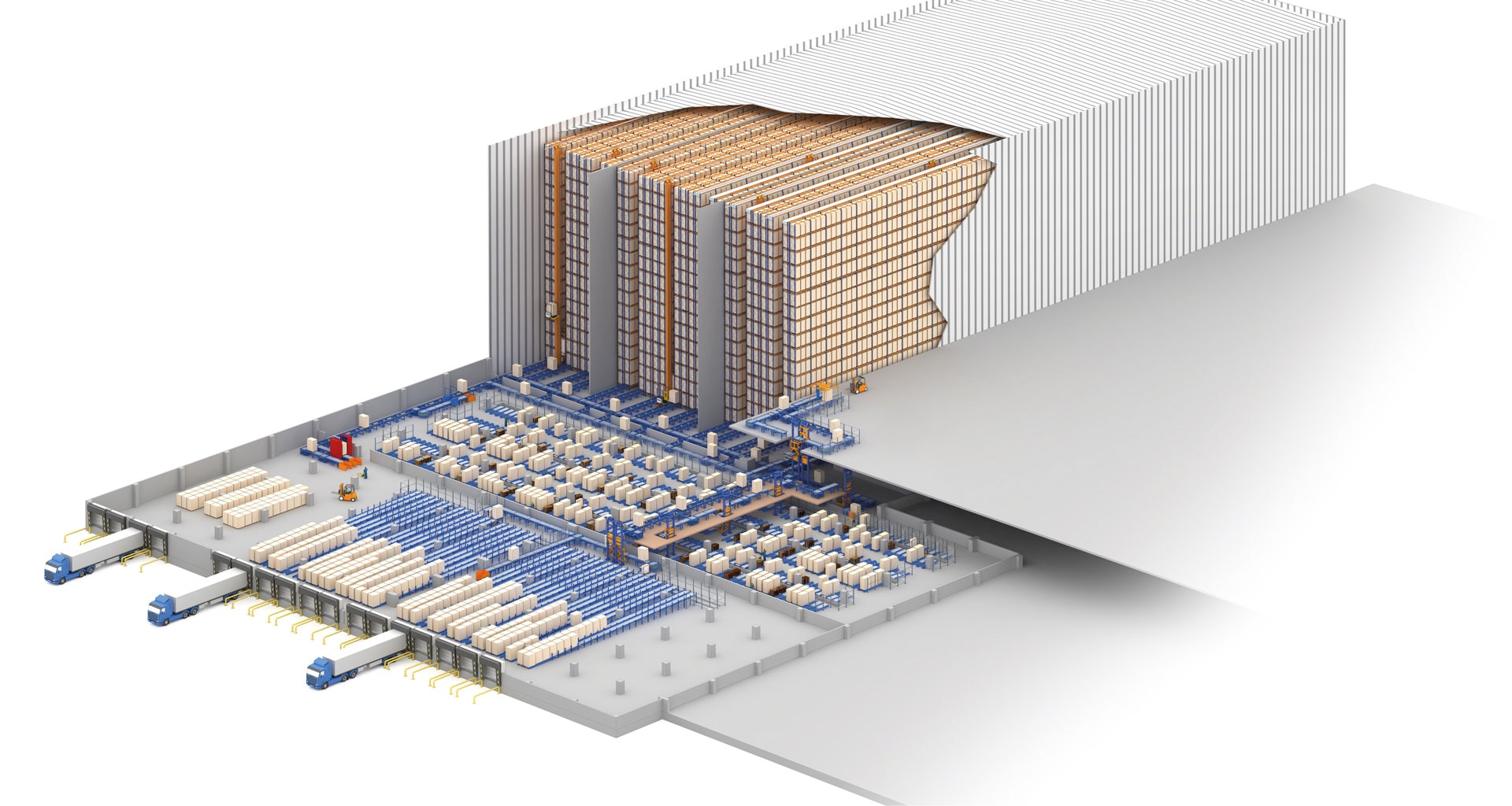

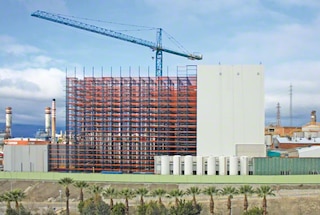

Os armazéns com porta paletes autoportante aproveitam ao máximo o espaço disponível e podem atingir alturas de até 45 m. Também se destacam devido à sua grande versatilidade, pois podem ser projetados a partir de diferentes soluções de armazenagem: desde estruturas porta paletes convencionais ou compactas até sistemas totalmente automáticos. A Mecalux acompanha o cliente durante todo o projeto, desde a fase de cálculos preliminares e projeto até a colocação em funcionamento do armazém.

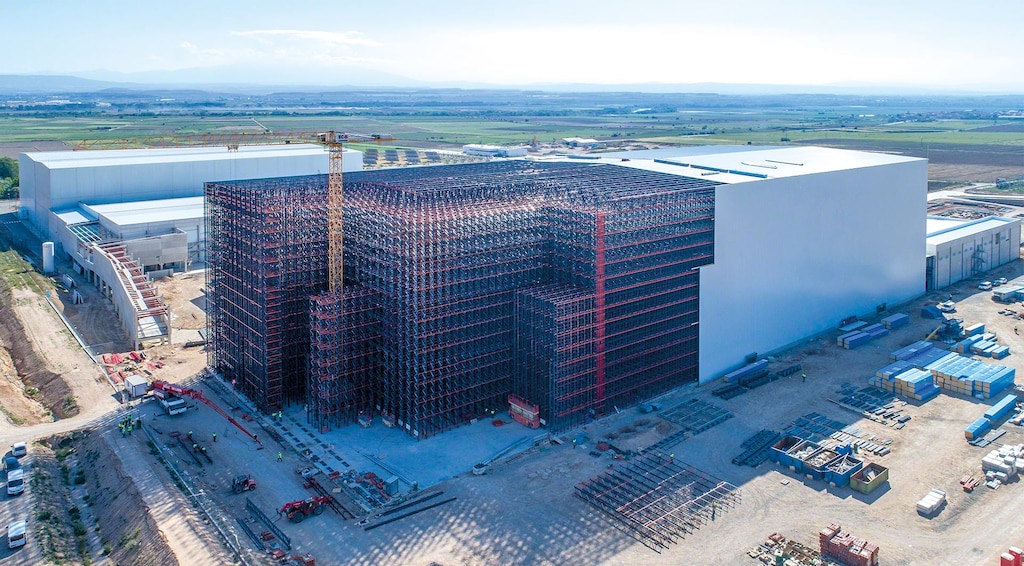

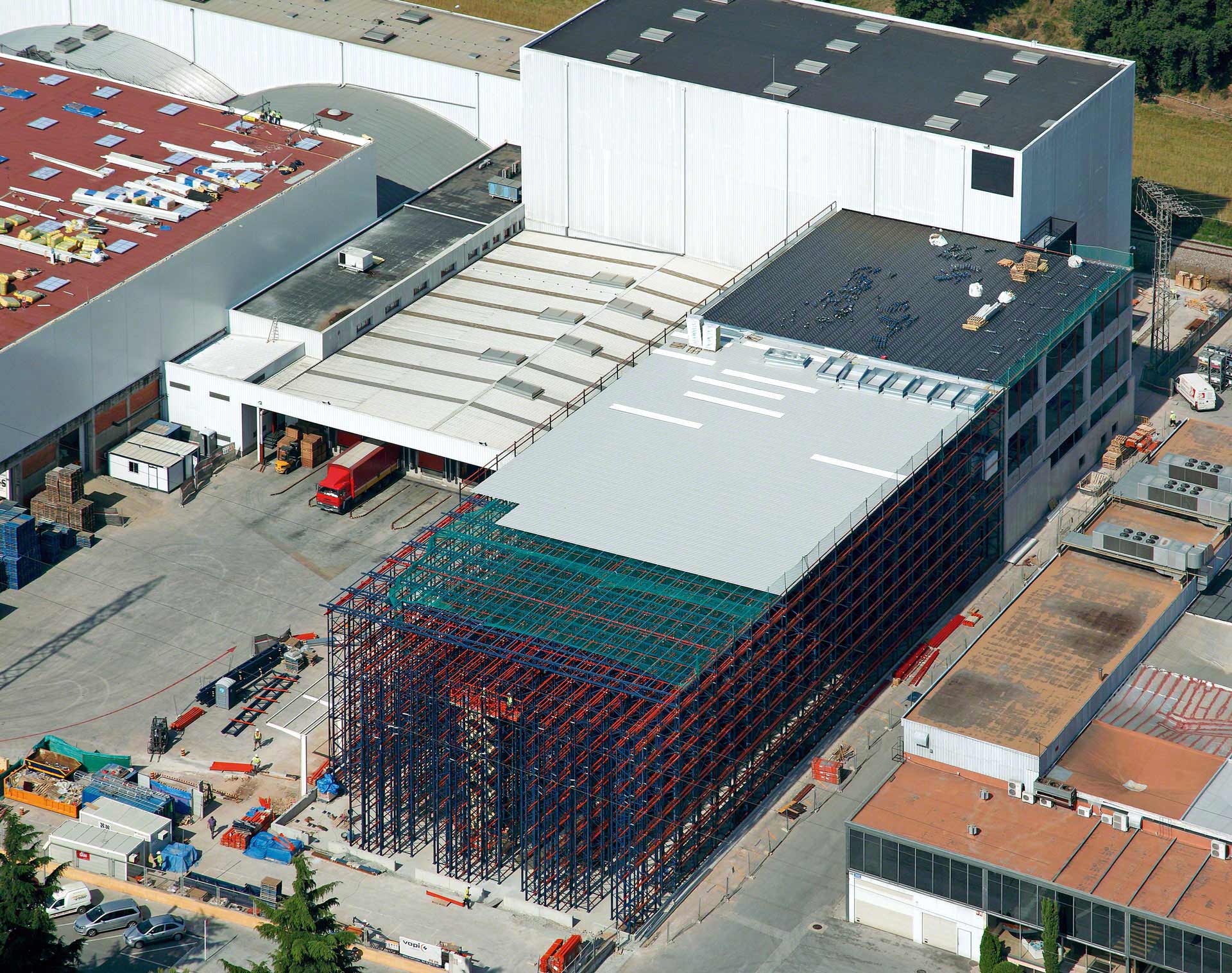

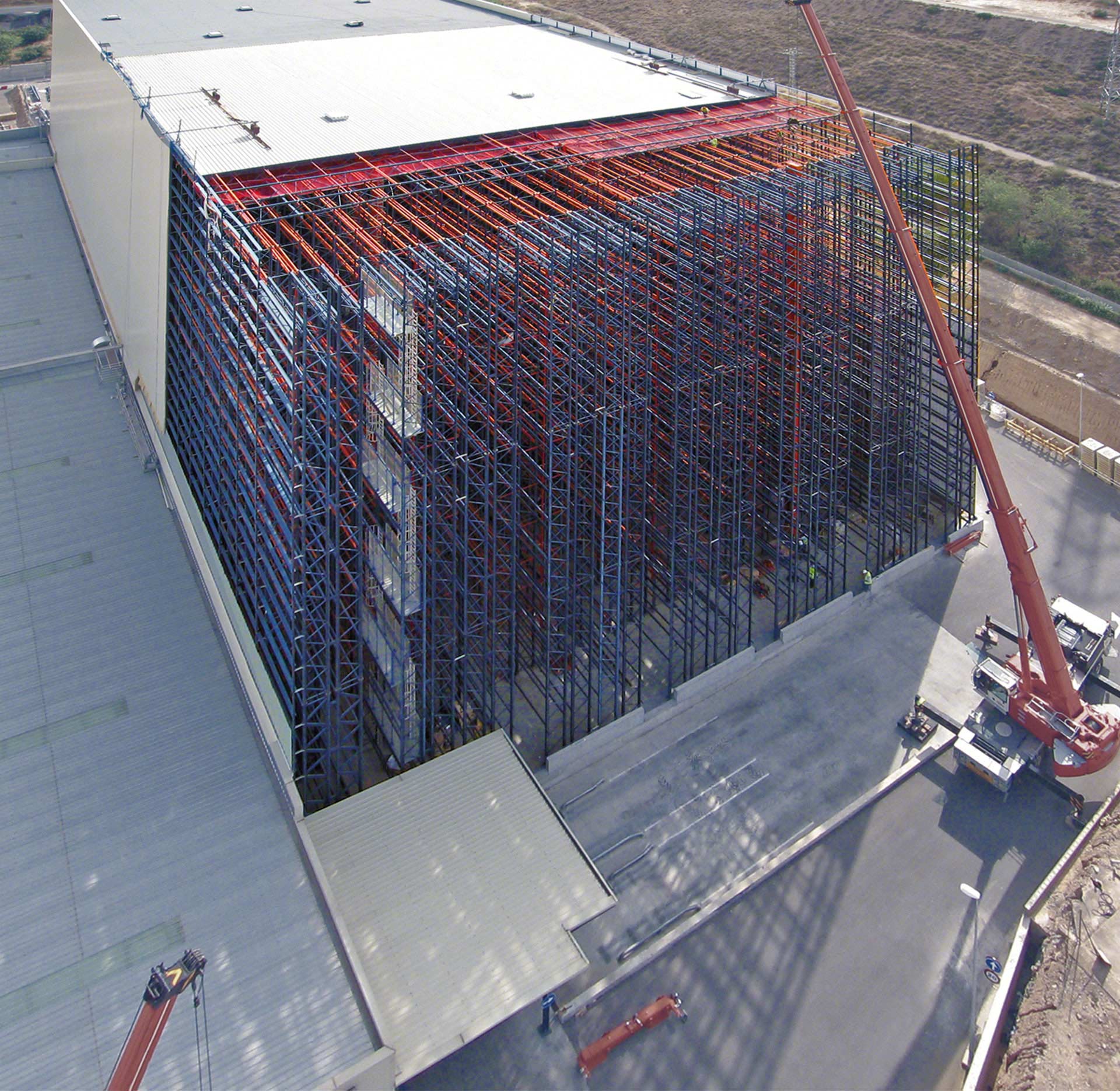

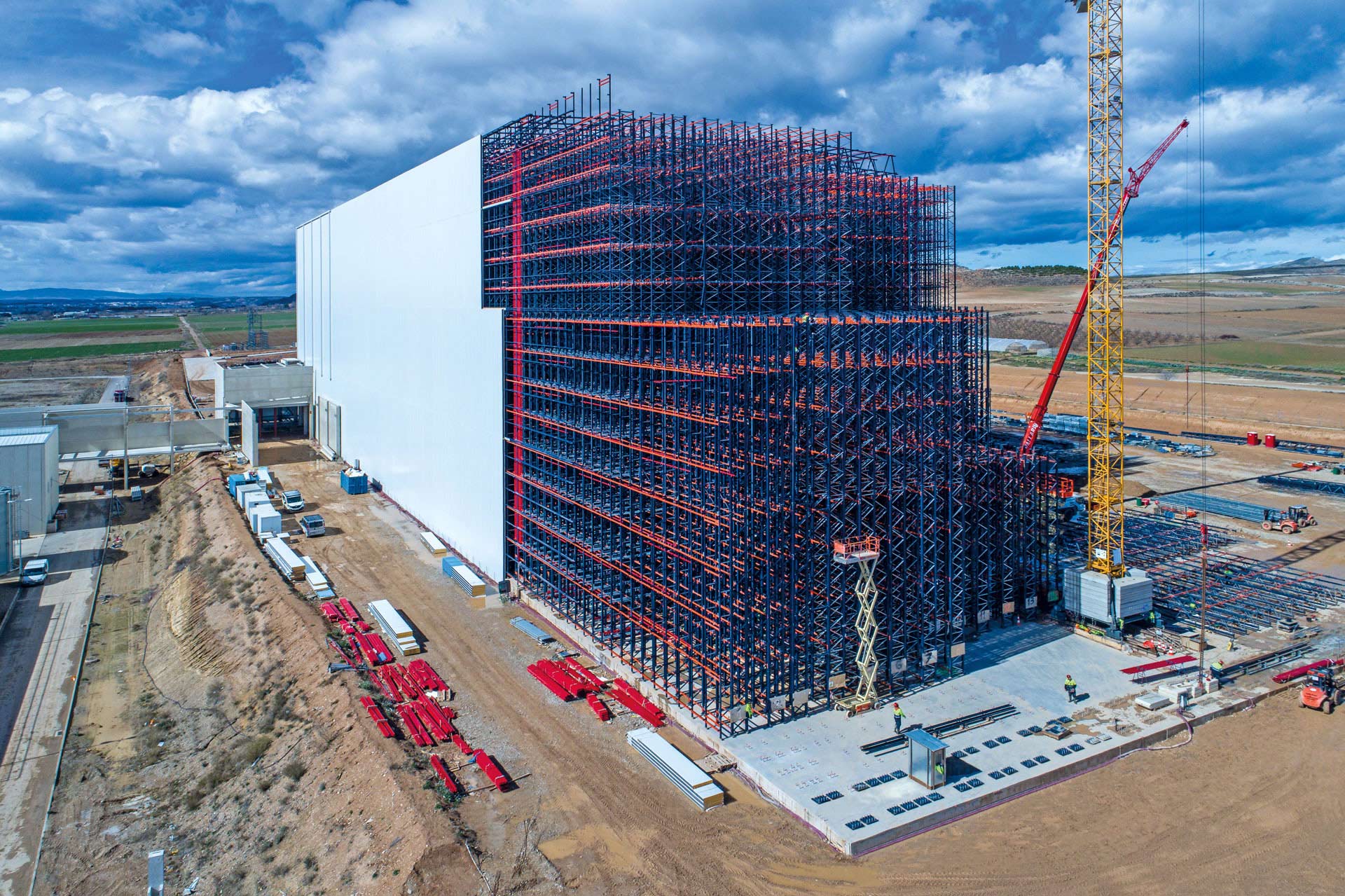

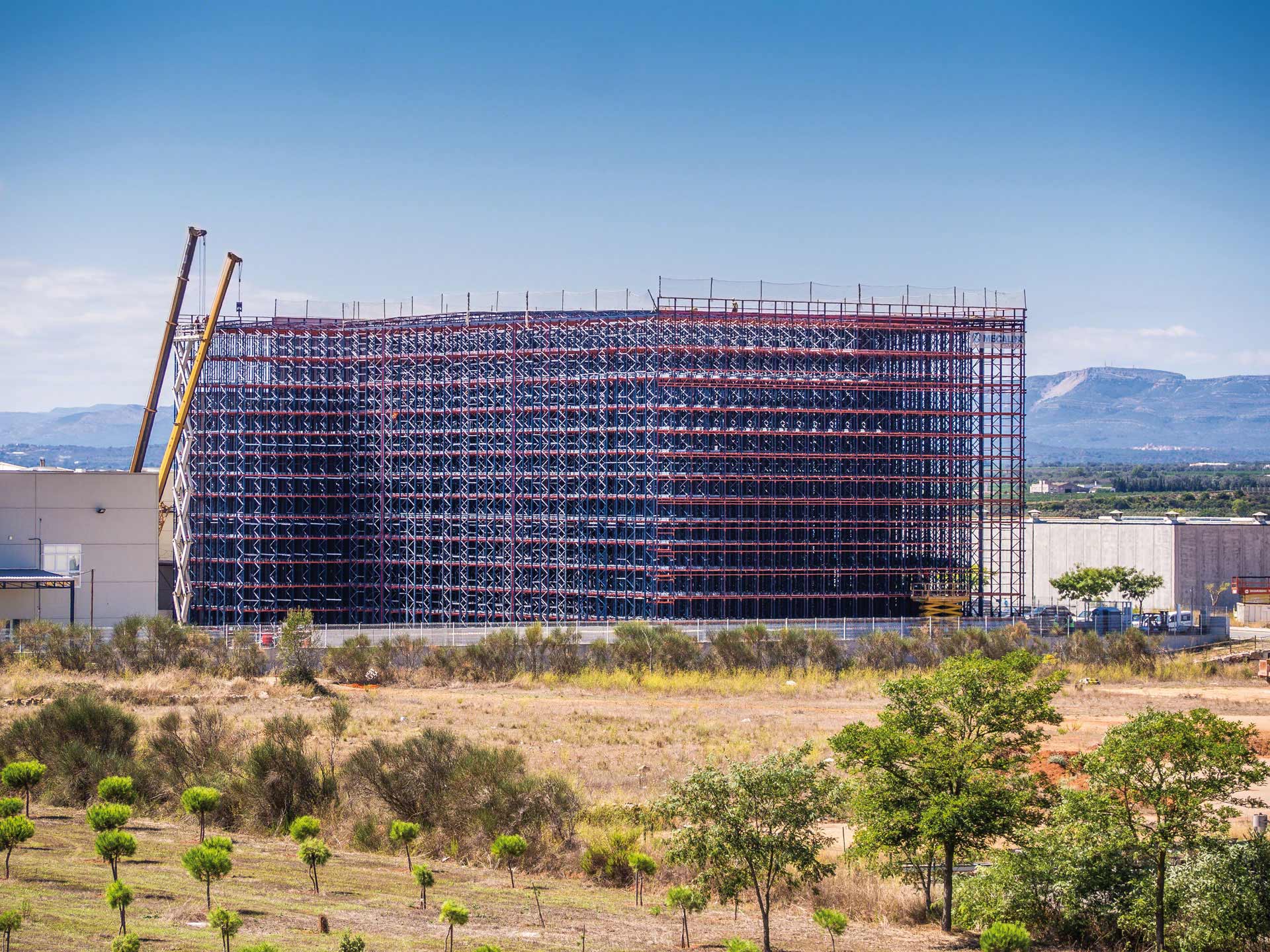

Os porta paletes formam a estrutura do armazém autoportante

Vantagens dos armazéns autoportantes

  • Construção rápida e simples: o tempo de execução do armazém autoportante é inferior em relação ao armazém tradicional; além disso, a obra civil necessária é mínima.
  • Redução de custos: o investimento também é menor em relação aos armazéns de construção tradicional.
  • Armazenamento de grande altura: os armazéns podem ser construídos com até 45 m de altura, pois a única limitação do sistema autoportante refere-se à altura estabelecida pelo regulamento e pelo alcance dos equipamentos de movimentação utilizados.
  • Grande aproveitamento da superfície: o armazém é projetado ao mesmo tempo que as estruturas porta paletes e ocupa apenas o espaço necessário, sem pilares intermediários.
  • Máxima versatilidade: podem ser configurados com a solução de armazenagem que melhor se adapte a cada necessidade, desde estruturas porta paletes convencionais ou compactas para operações realizadas com empilhadeiras até sistemas de armazenamento totalmente automáticos.
  • Armazenamento a baixas temperaturas: essa solução construtiva também pode ser utilizada na montagem de câmaras de refrigeração e congelamento destinadas ao armazenamento de mercadorias.
  • Resistência e segurança: os armazéns autoportantes são construções muito robustas projetadas para resistir à ação de forças externas como o vento, as sobrecargas de neve e os movimentos sísmicos.
  • Desmontáveis: ao tratar-se de uma estrutura composta fundamentalmente por porta paletes cujos elementos são montados ou parafusados, é possível desmontá-la com facilidade e recuperar uma alta porcentagem dos componentes.

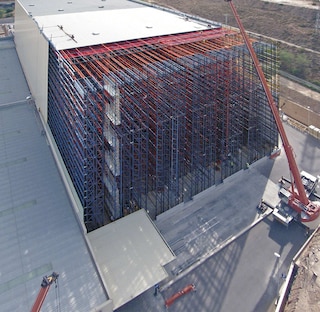

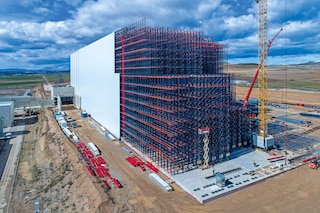

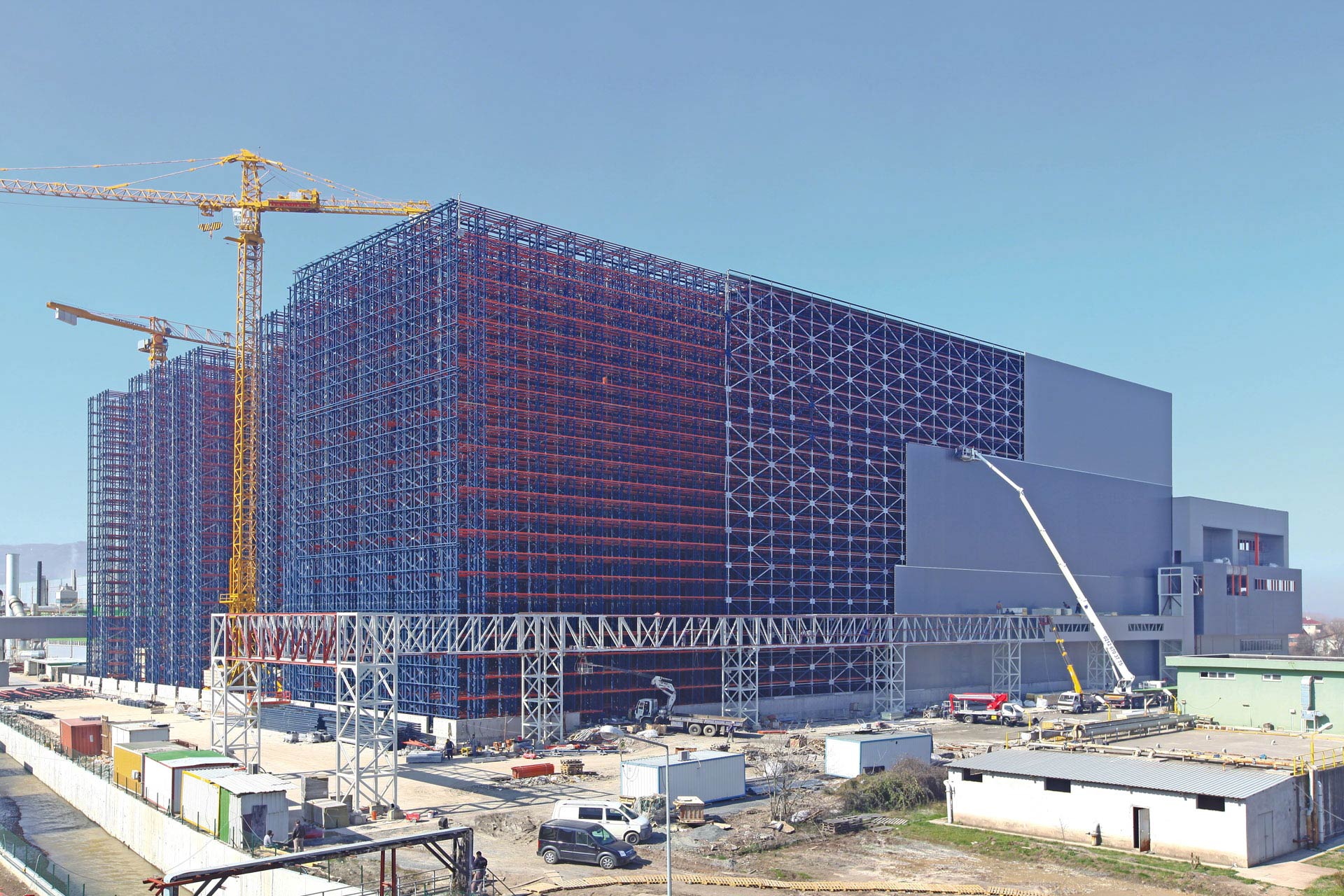

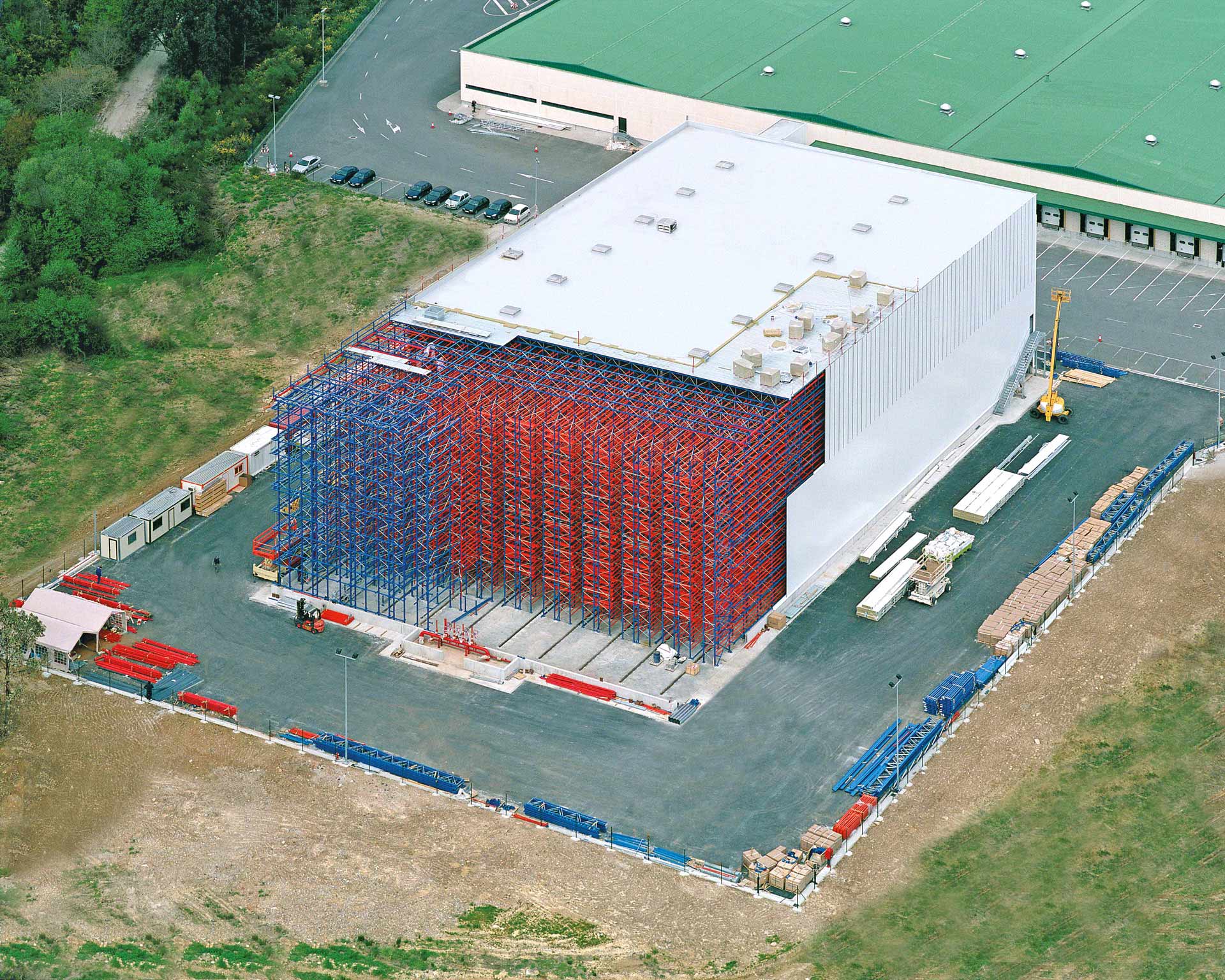

Os armazéns com estruturas porta paletes autoportantes podem atingir até 45 m de altura

O armazém autoportante instalado pela Mecalux em apenas 3.500 m² permite armazenar até 15.000 paletes, algo impossível em um armazém tradicional

Würth
Pedro Montenegro Diretor de Logística na Espanha
Würth
(Agoncillo, Espanha)

Tipos de autoportantes

O sistema de armazenamento autoportante se adapta a múltiplas necessidades e exigências operacionais

A estrutura de um porta paletes autoportante pode ser projetada a partir de uma vasta gama de soluções de armazenagem. Desde estruturas porta paletes convencionais ou compactas até sistemas totalmente automáticos que utilizam equipamentos robotizados para manusear as cargas.

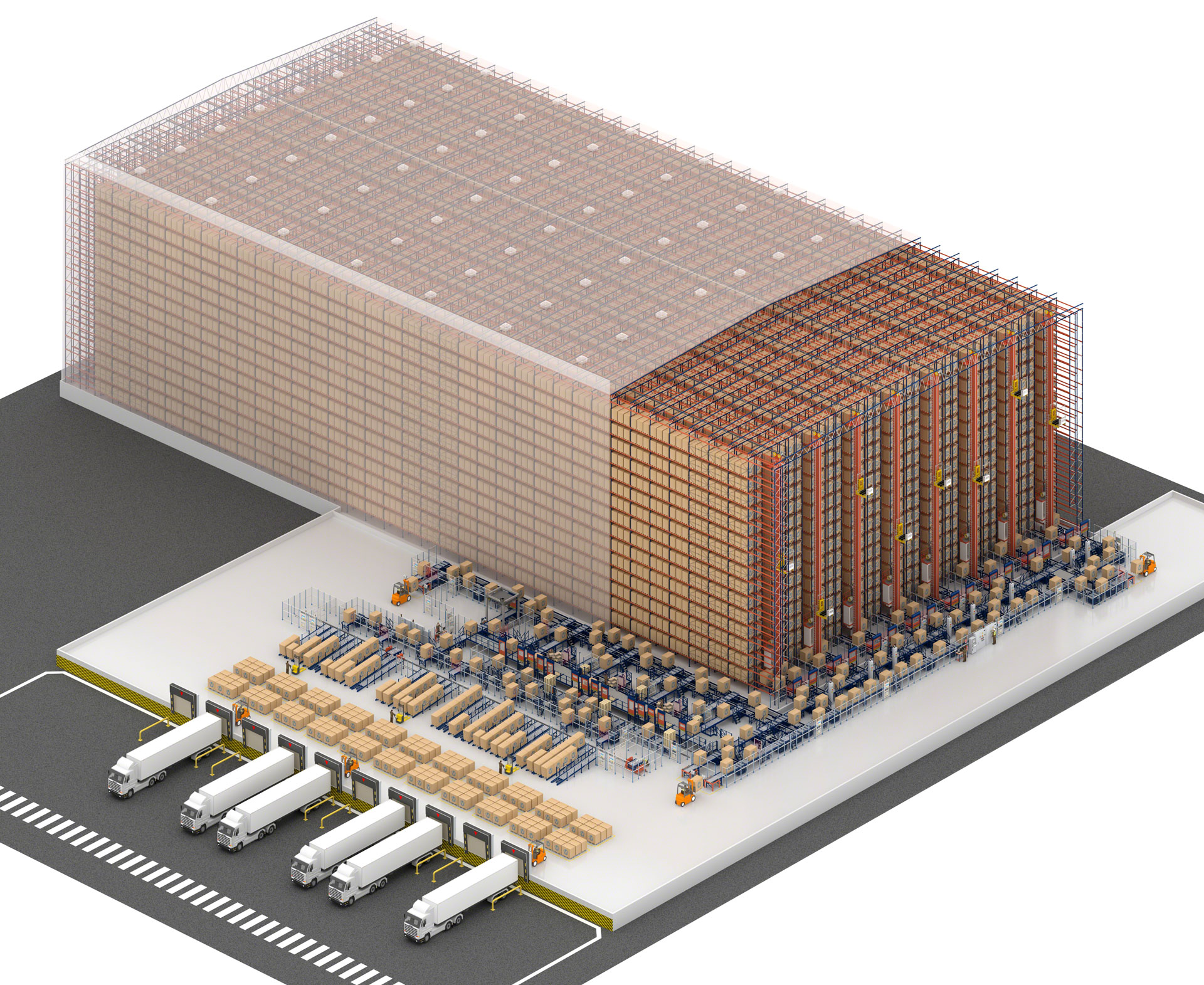

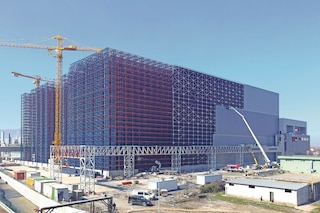

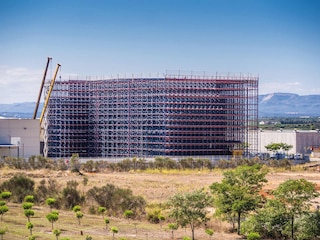

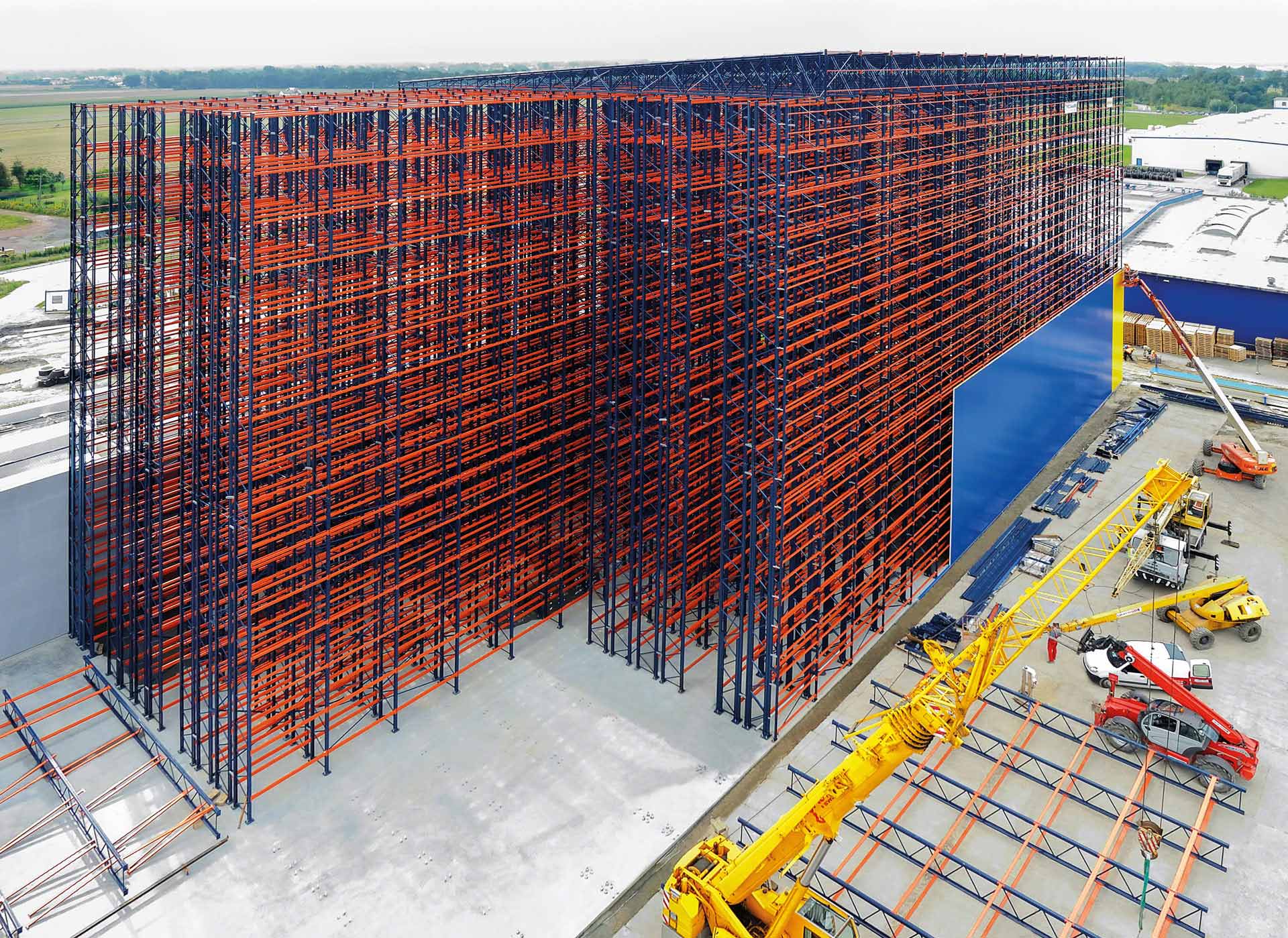

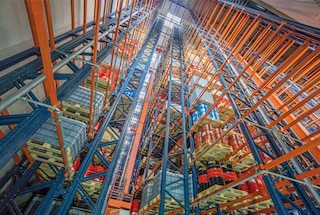

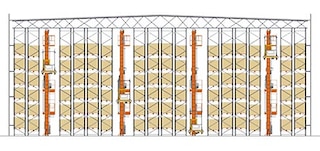

O sistema autoportante equipado com soluções de armazenamento automáticas atinge grandes alturas

Armazém autoportante automático

Os sistemas autoportantes equipados com soluções de armazenamento automáticas, como os transelevadores para paletes, permitem o máximo aproveitamento do espaço vertical disponível, pois podem atingir alturas de até 45 m.

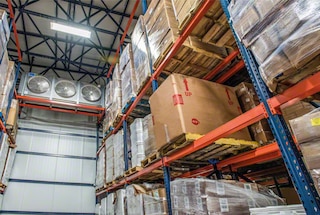

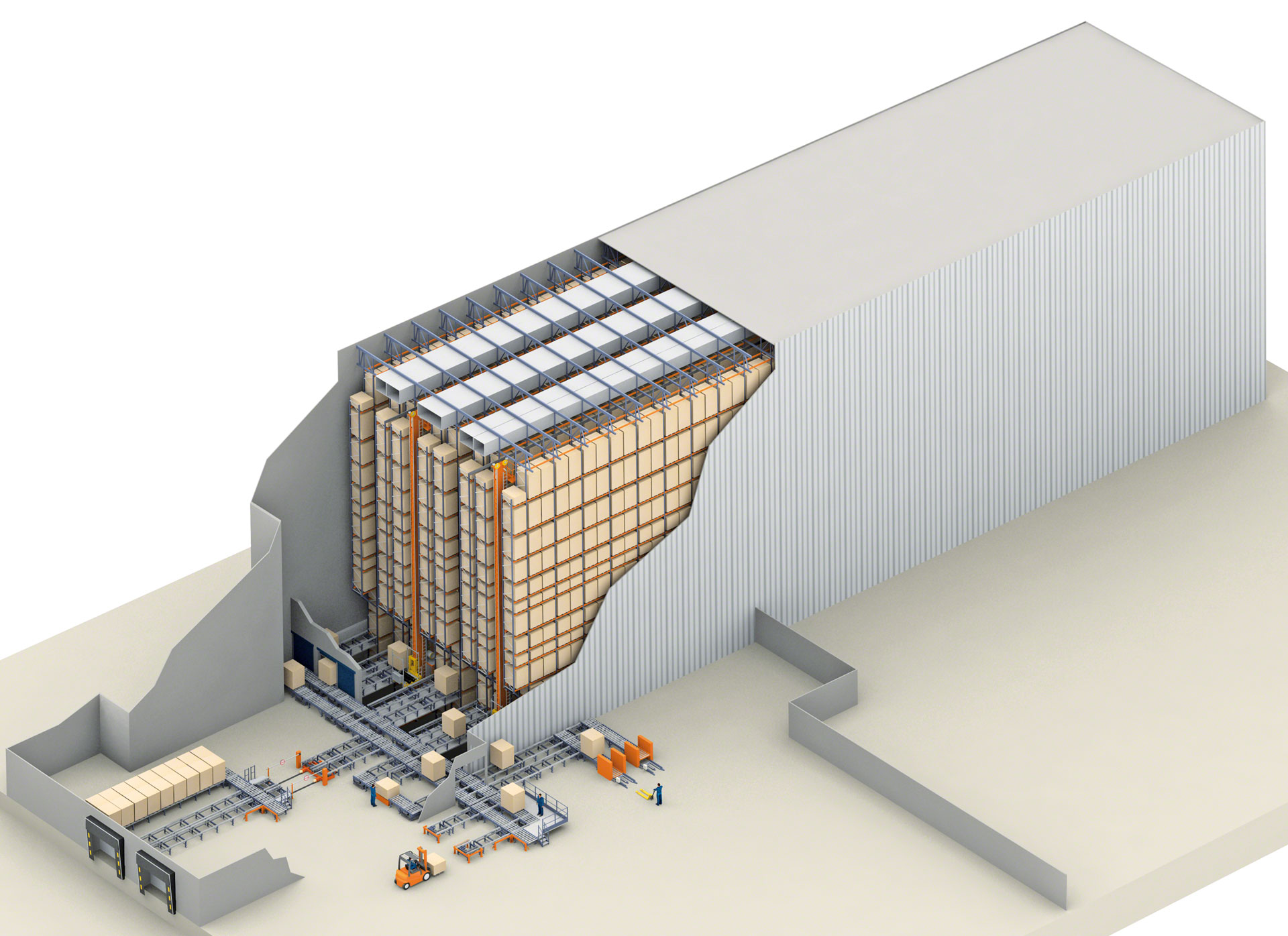

Os armazéns autoportantes podem alojar câmaras de refrigeração e congelamento

Armazém autoportante a baixas temperaturas

O sistema de construção autoportante também é utilizado para projetos e montagem de câmaras de refrigeração e congelamento destinadas ao armazenamento de mercadorias a baixas temperaturas. Esses armazéns podem ser compostos por soluções de armazenamento manuais ou automáticas.

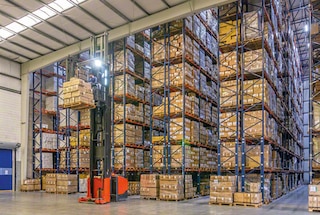

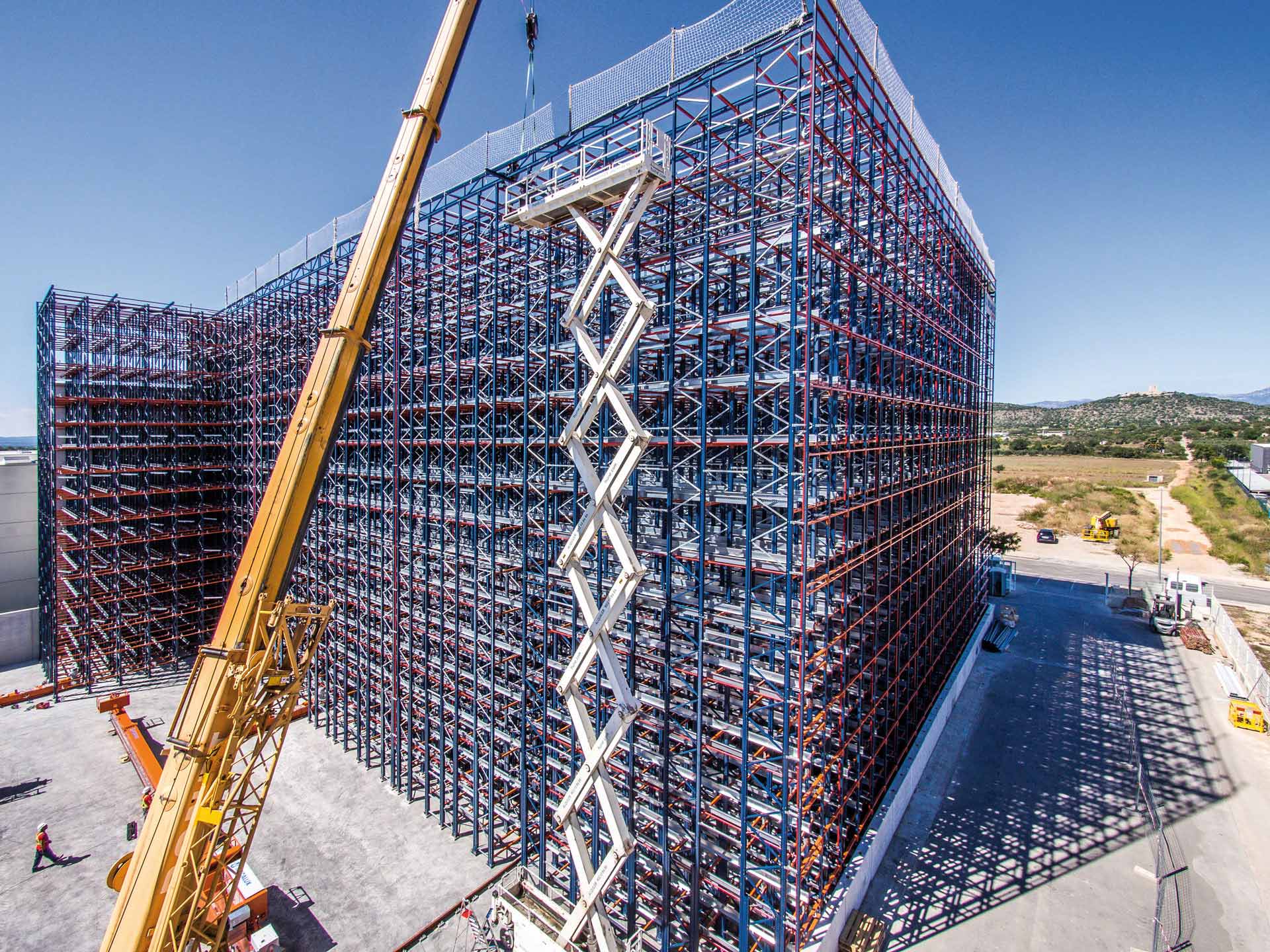

É possível projetar armazéns com estantes autoportantes convencionais ou compactas

Armazém autoportante manual

Armazéns com estrutura porta paletes autoportante operados com empilhadeiras. Os porta paletes podem ser convencionais (de profundidade simples ou dupla) ou compactos (drive-in, push-back, dinâmicos ou o sistema Pallet Shuttle). Sua altura será determinada pelo alcance das empilhadeiras utilizadas.

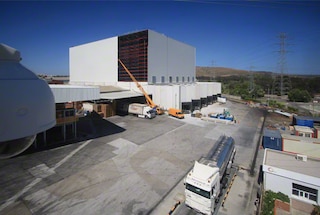

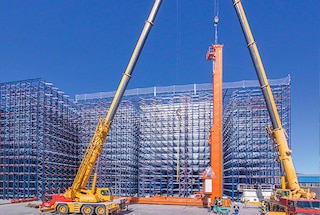

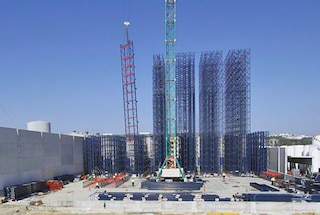

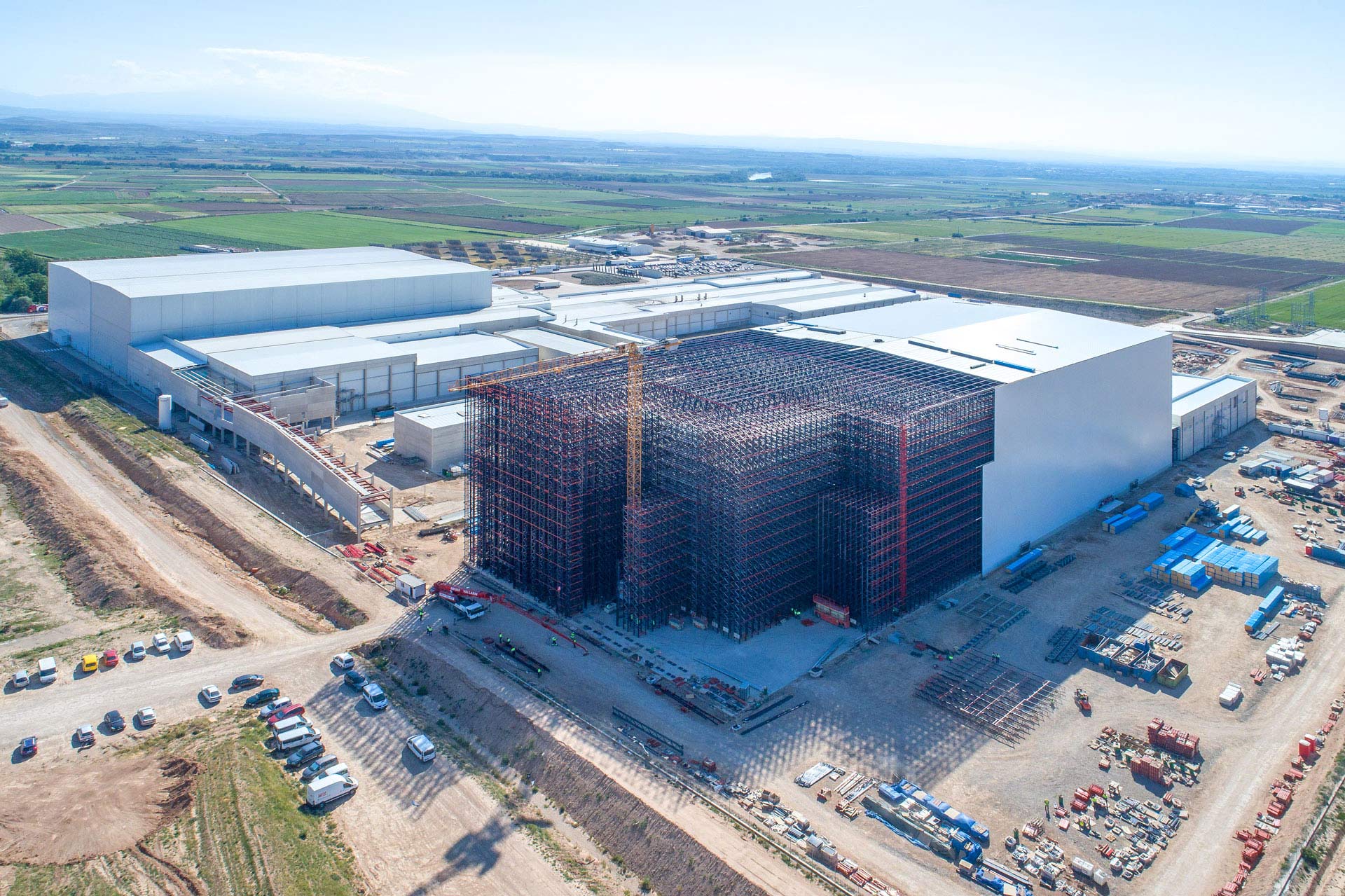

Projeto e montagem do armazém autoportante

Construções muito robustas de rápida execução

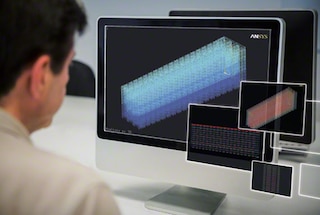

Os armazéns autoportantes são projetos que exigem uma profunda análise estrutural. No entanto, a obra civil necessária é mínima e sua construção pode ser executada em um curto período de tempo. O processo consiste em diferentes fases que abrangem o projeto, a fabricação e a montagem do armazém.

Testemunhos

Hacienda La Albuera

Estamos muito satisfeitos com o armazém automático autoportante, pois nos permite controlar perfeitamente os estoques, oferece maior capacidade de resposta e agilidade para abastecer a área de calibragem e confecção em menos de três minutos. Consequentemente, melhoramos a qualidade de nosso serviço e reduzimos custos, evitando ter que parar nossa produção por falta de suprimentos.

Ler mais
Paco Casallo Presidente
Hacienda La Albuera
(Guareña, Espanha)
Novartis

A escolha da Mecalux para construir o armazém automático autoportante foi motivada por fatores como a experiência internacional dessa empresa em uma infinidade de diferentes projetos e pelo preço, muito atrativo.

Ler mais
Tomasz Marchewa Diretor da cadeia de suprimentos
Novartis
(Stryków, Polônia)
Libus

“A maior vantagem do sistema autoportante construído pela Mecalux é que nos permitiu aproveitar ao máximo o espaço disponível para obter maior capacidade. Além disso, interligamos dois armazéns e ficamos muito satisfeitos com o resultado”.

Ler mais
Ornela Matti Responsável pelo departamento de Marketing da Libus
Libus
(Berazategui, Argentina)
Lantmännen Unibake

O armazém automático autoportante foi projetado de forma modular, ou seja, poderemos ampliar o armazém à medida que nosso ritmo de produção aumente, adicionando mais corredores aos cinco que temos atualmente.

Ler mais
Jerzy Sobieszczuk Diretor da cadeia de suprimentos na Polônia e Hungria
Lantmännen Unibake
(Nowa Sól, Polônia)
Michelin

Escolhemos a Mecalux como empresa fornecedora devido à sua experiência construindo instalações autoportantes e aos seus produtos de alta qualidade capazes de se adaptar aos nossos contêineres metálicos.

Ler mais
Antonio J. García-Montalvo Responsável pelo projeto do armazém automático
Michelin
(Vitória, Espanha)
Vandemoortele

O armazém automático autoportante significou uma mudança radical em nossa logística. Ajudou-nos a aumentar a produtividade nos processos de movimentação, armazenamento e expedição da mercadoria. Além disso, essa solução otimizou o espaço disponível, melhorando a organização dos produtos acabados que saem das linhas de produção.

Ler mais
Oriol de Haro Gerente de Logística
Vandemoortele
(Santa Perpètua de Mogoda, Espanha)

Casos práticos

Um armazém chave na mão 100% automatizado para a Würth em La Rioja

A empresa alemã de peças de fixação, união e montagem Würth inaugurou um novo armazém automático e autoportante em La Rioja (Espanha). Esta instalação de grandes dimensões permite abastecer as lojas da Würth na Espanha, assim como os clientes que compraram as ferramentas, brocas e parafusos online. Ler mais

Multinacional do setor químico tem construção de um armazém automático autoportante em Guaratinguetá-SP

O armazém automático autoportante, com início de operação no ano de 2011, da BASF em Guaratinguetá-SP (Brasil) tem capacidade para mais de 8.160 paletes. Composto por dois corredores de dupla profundidade utiliza transelevadores bicoluna e um circuito de transportadores, além de contar com uma área de picking na cabeceira. Toda a operação é ... Ler mais

Multinacional do setor químico tem construção de um armazém automático autoportante em Guaratinguetá-SP

Mecalux acompanha congelados de Navarra em seu constante crescimento

Caso prático câmaras de congelamento totalmente automáticas de Congelados de Navarra em Espanha, desenvolvido pela Mecalux. Ler mais

Mecalux acompanha congelados de Navarra em seu constante crescimento

Delaviuda consegue uma capacidade de armazenamento para 22.000 paletes em seu novo armazém automático

Caso Prático Delaviuda: armazém automático mais alto de Espanha, desenvolvido pela Mecalux. Ler mais

Delaviuda consegue uma capacidade de armazenamento para 22.000 paletes em seu novo armazém automático

O laboratório farmacêutico Kern Pharma constrói um armazém autoportante automático que combina transelevadores para paletes e para caixas

O novo armazém automático e autoportante da Kern Pharma em Terrassa (Barcelona), tem capacidade para mais de 10.000 paletes e 9.700 caixas. A operação do armazém é completamente automática e garante a máxima agilidade na entrada e saída de mercadoria, assim como uma maior produtividade.Com este investimento a empresa consolida sua expansão na ... Ler mais

O laboratório farmacêutico Kern Pharma constrói um armazém autoportante automático que combina transelevadores para paletes e para caixas

Dois armazéns autoportantes para as bebidas sem álcool da San Benedetto

San Benedetto, empresa italiana produtora de bebidas sem álcool, renovou suas instalações logísticas em Valência (Espanha). A Mecalux construiu dois armazéns autoportantes com estantes de paletização compacta drive-in e estantes de paletização dinâmica destinados aos produtos acabados. Ler mais

Dois armazéns autoportantes para as bebidas sem álcool da San Benedetto

A Mecalux constrói um dos maiores armazéns automáticos autoportantes da Europa

Caso prático Hayat: Referência mundial em armazéns autoportantes automáticos Ler mais

Ver mais casos práticos

Partes dos armazéns autoportantes

A principal característica de um armazém autoportante é a estrutura porta paletes que o forma e que suporta tanto as cargas armazenadas e os impulsos dos equipamentos de movimentação quanto os demais componentes estruturais (telhado e fechamentos laterais) e os diversos agentes externos (força do vento, sobrecargas de neve, movimentos sísmicos, etc.).

A estrutura básica de um armazém autoportante é composta por três elementos principais: os porta paletes, o radier de concreto armado e os fechamentos, tanto do telhado quanto das fachadas.

O armazém autoportante pode ser configurado a partir de uma vasta gama de soluções destinadas ao armazenamento de paletes. Desde estruturas porta paletes convencionais ou de alta densidade até sistemas totalmente automáticos.

A segurança é uma prioridade ao projetar, escolher os materiais e montar os armazéns autoportantes da Mecalux. Seguem o regulamento em vigor e se ajustam às diferentes exigências relacionadas à proteção contra incêndios.

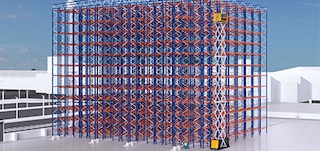

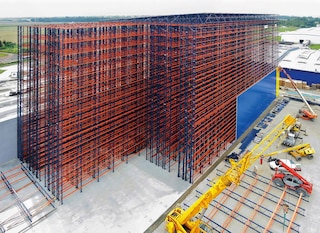

Os porta paletes são o principal componente de um armazém autoportante

Sistema autoportante

Constitui o principal componente estrutural do porta paletes autoportante. Suporta as cargas geradas pelas mercadorias armazenadas, seu próprio peso e o dos fechamentos (telhado e fachadas) e as ações típicas de uma edificação (como a força do vento ou sobrecargas no telhado).

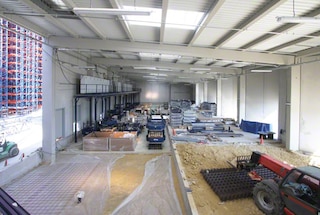

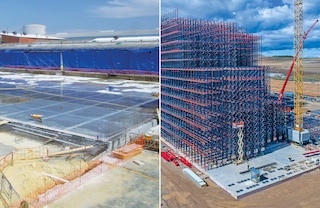

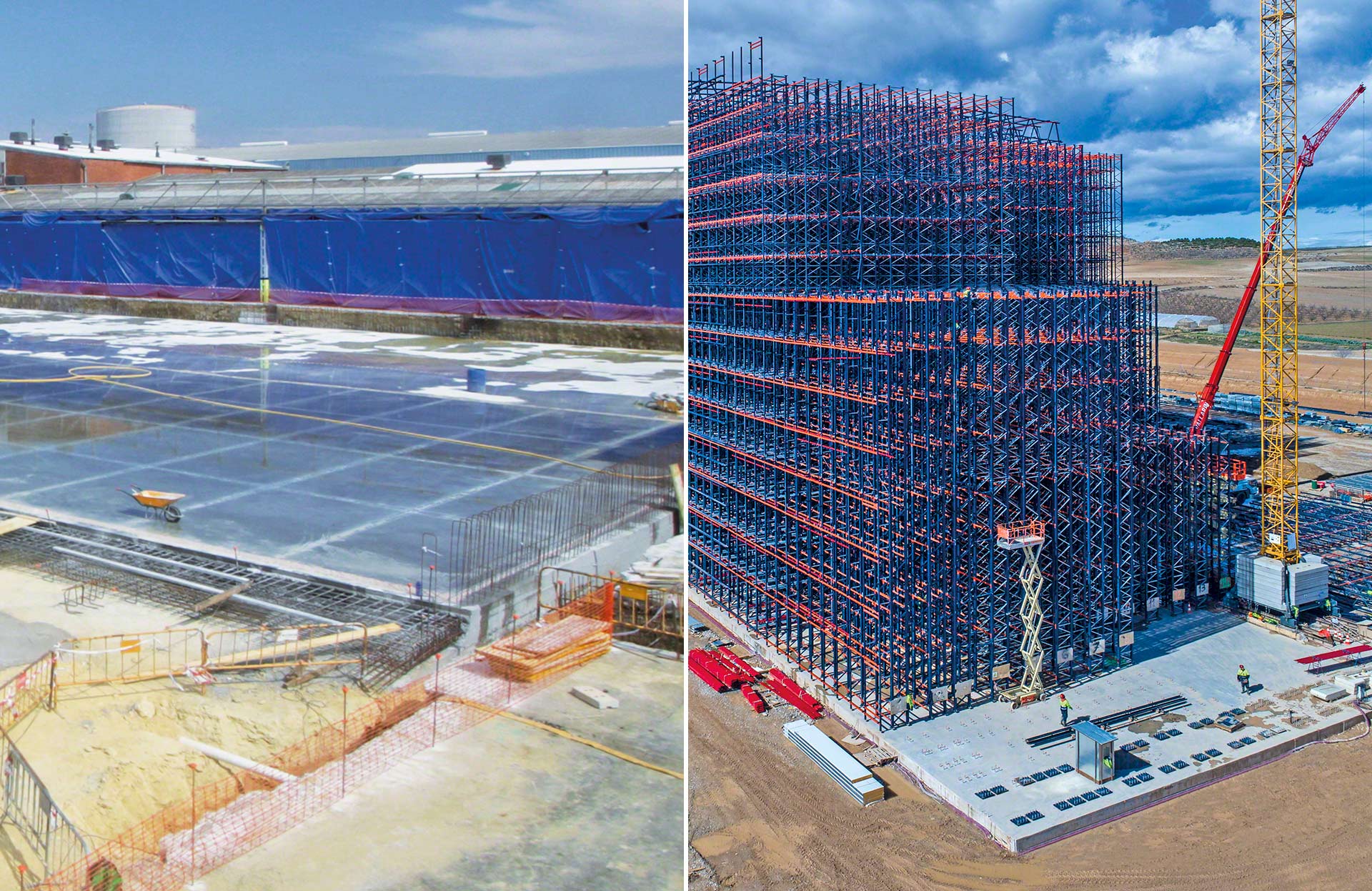

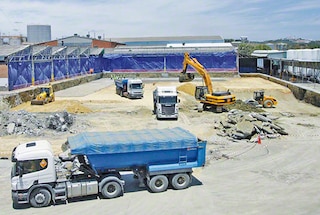

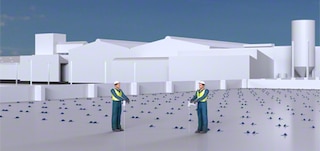

O armazém autoportante é montado sobre um radier de concreto armado

Radier

A montagem da estrutura do armazém é feita sobre um radier de concreto armado com a espessura adequada para conseguir uma distribuição uniforme das forças sobre a base do solo.

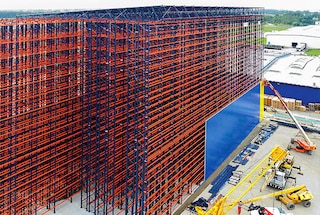

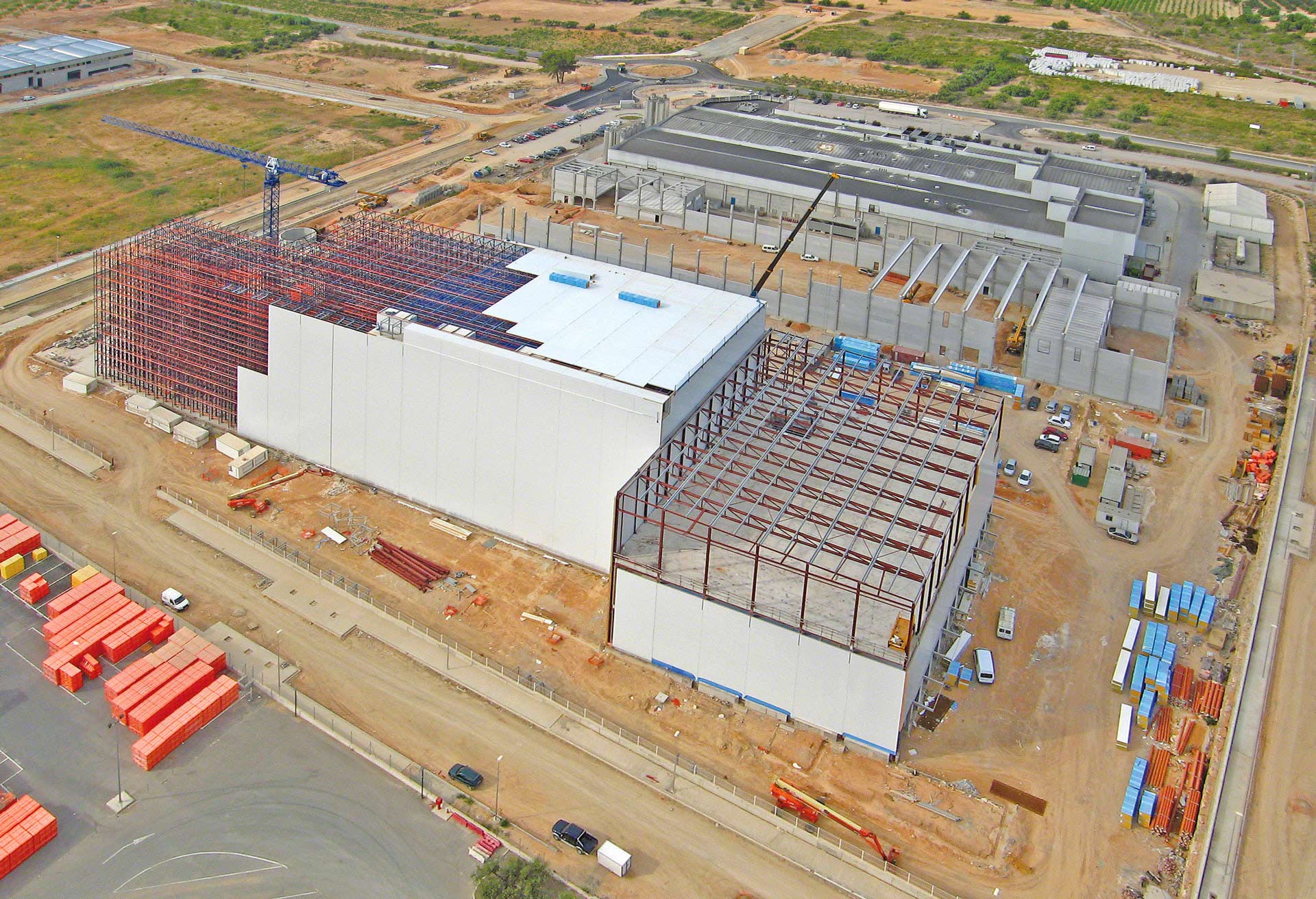

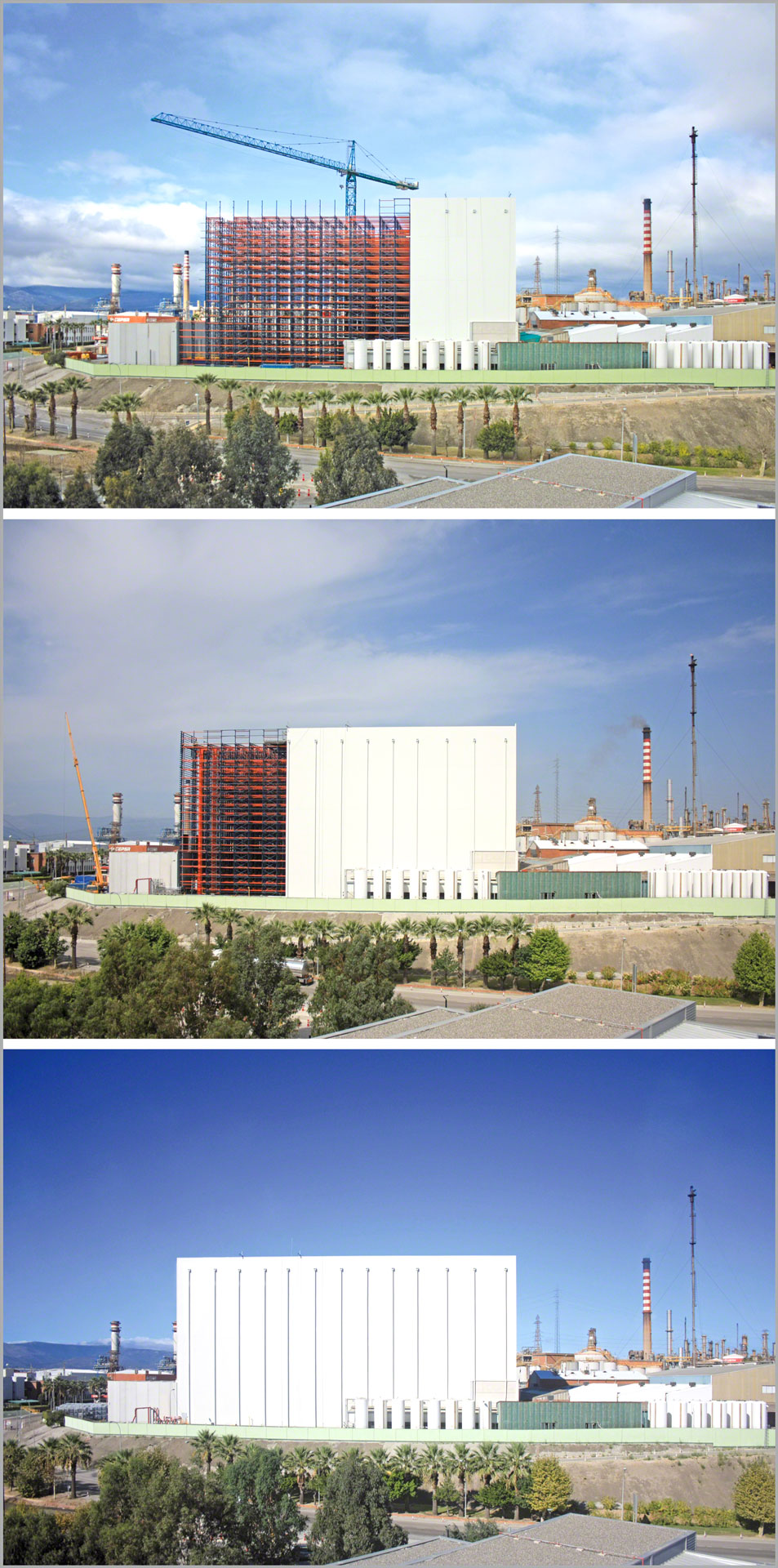

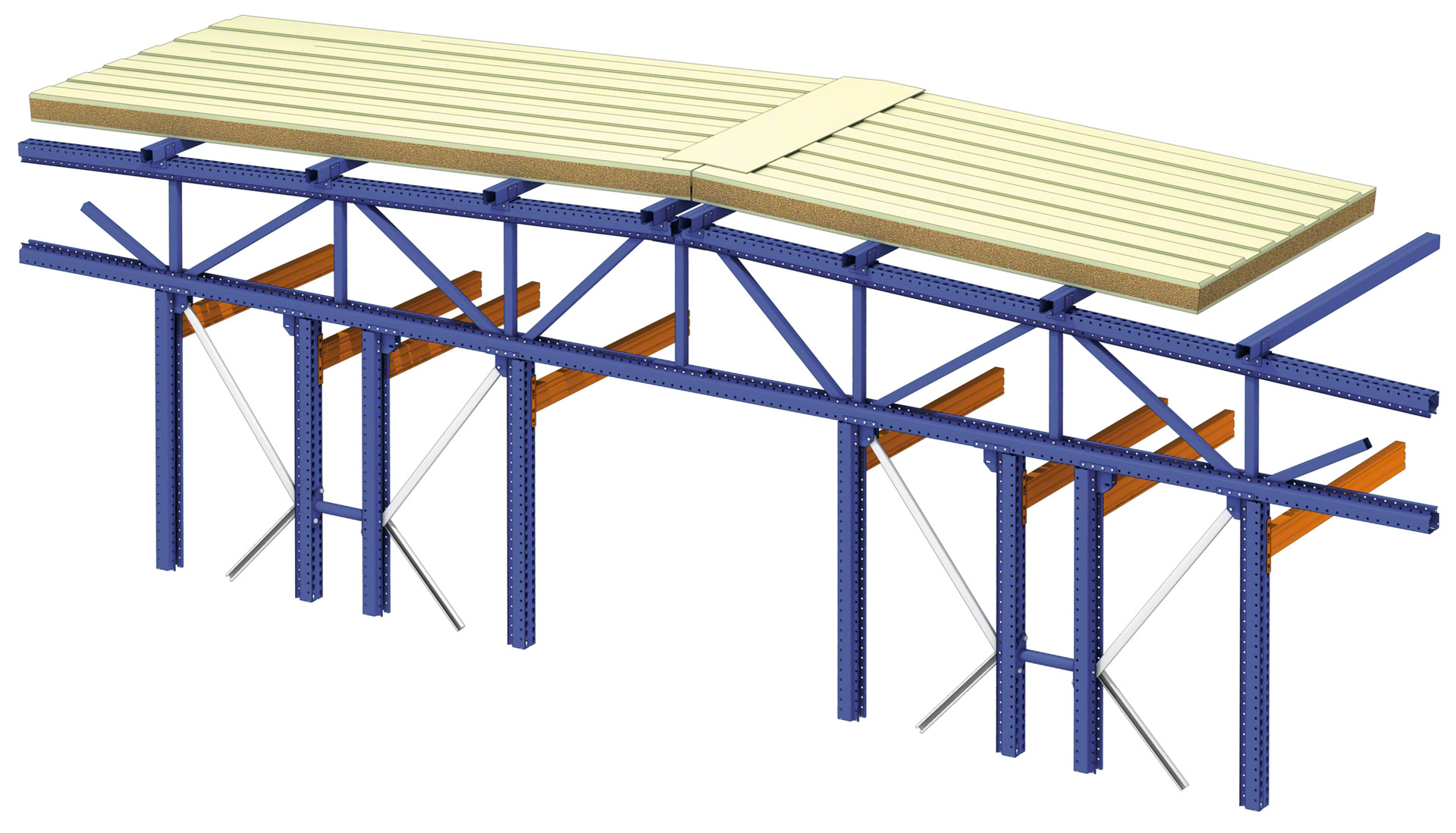

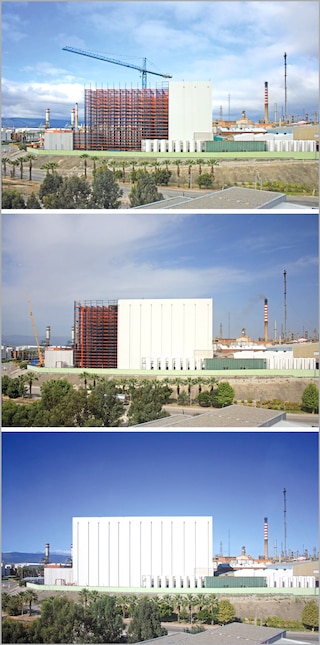

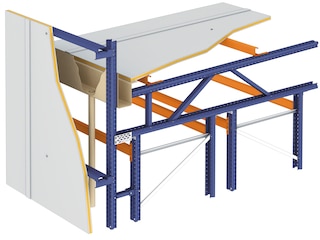

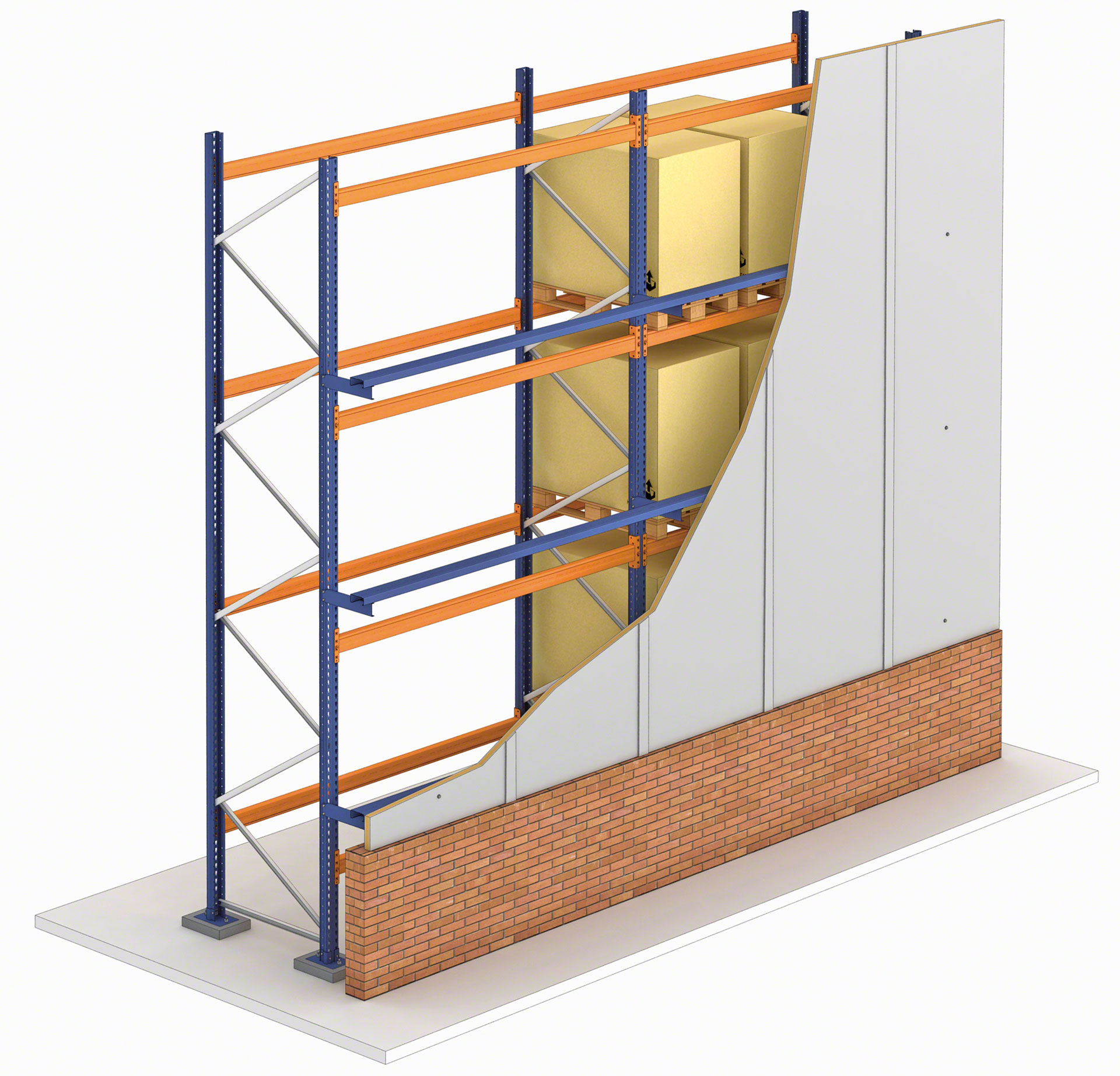

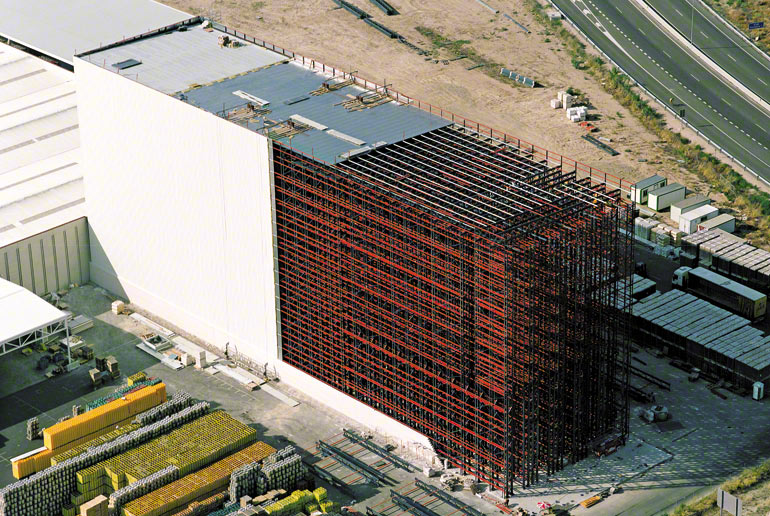

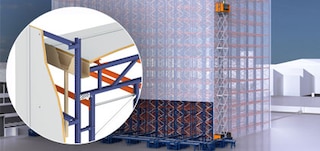

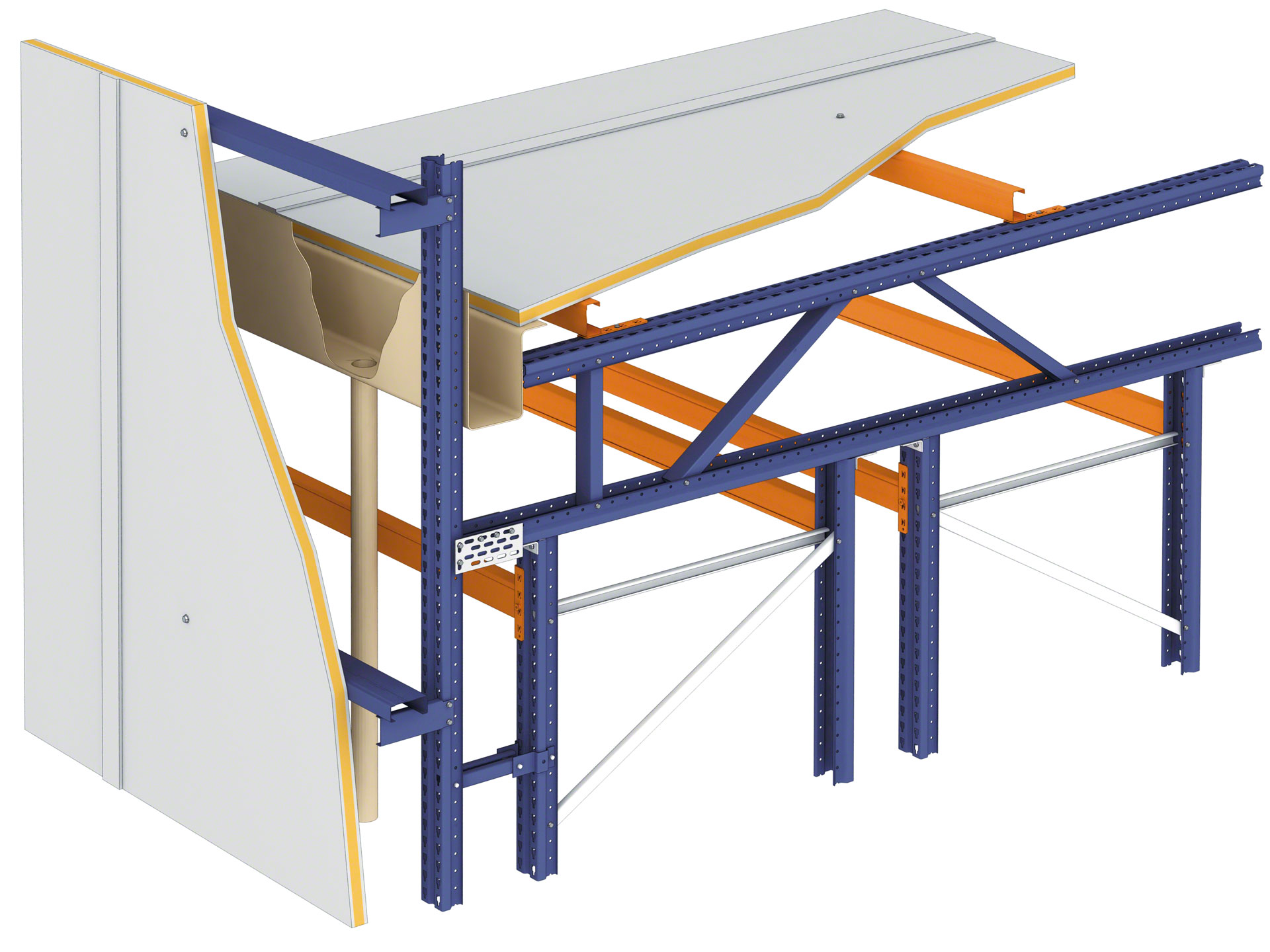

Os porta paletes do armazém autoportante também suportam os fechamentos do edifício

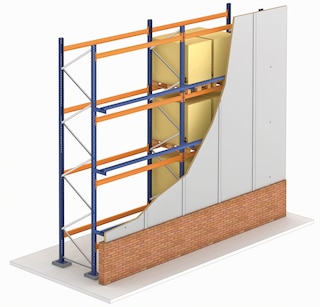

Fechamentos

Os painéis que compõem os fechamentos, tanto do telhado quanto das fachadas, são fixados nos porta paletes autoportantes através da treliça superior e das terças do telhado e da fachada. O estudo técnico de engenharia permite instalar qualquer tipo de fechamento disponível no mercado (por exemplo, para câmaras frias).

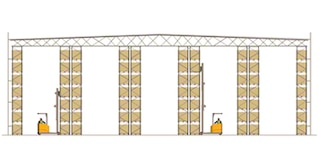

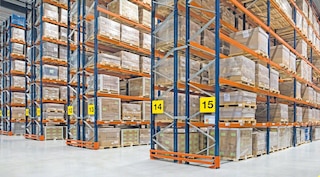

Os porta paletes convencionais oferecem acesso direto a cada palete

Porta palete convencional

Os porta paletes convencionais são ideais para armazéns que gerenciam uma grande variedade de referências, pois oferecem acesso direto a cada palete. Também estão disponíveis em profundidade dupla e com corredores estreitos.

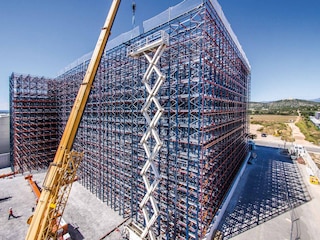

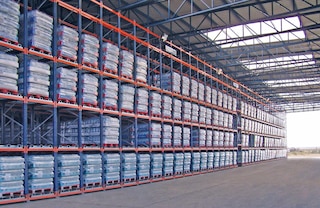

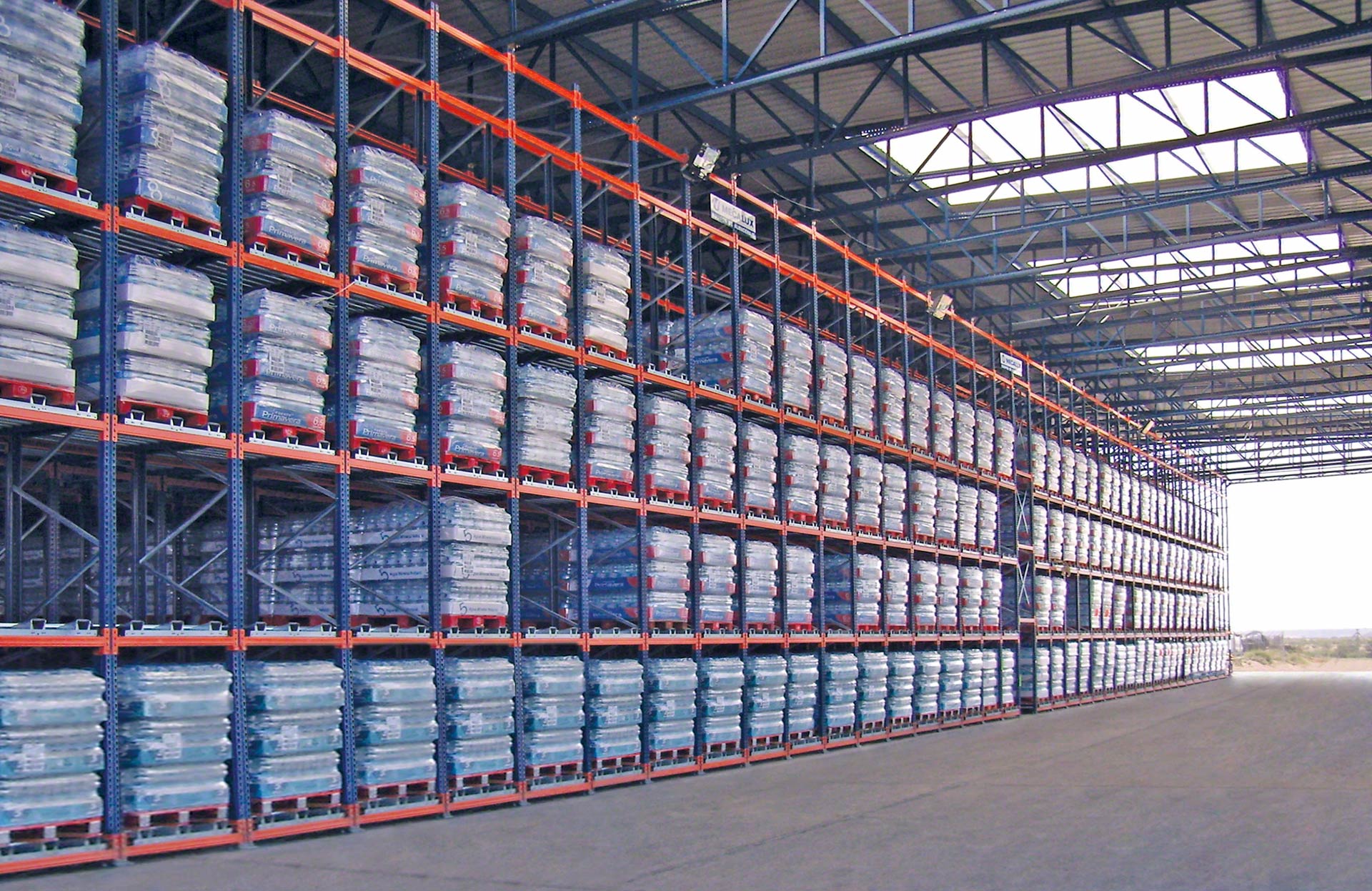

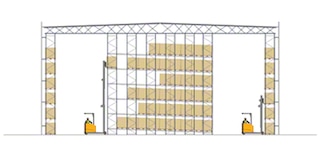

Os porta paletes compactos permitem aproveitar ao máximo a superfície

Porta palete compacto

As soluções de armazenamento de alta densidade, como os porta paletes dinâmicos ou o sistema Pallet Shuttle, maximizam o aproveitamento da superfície disponível e aumentam significativamente a capacidade do armazém.

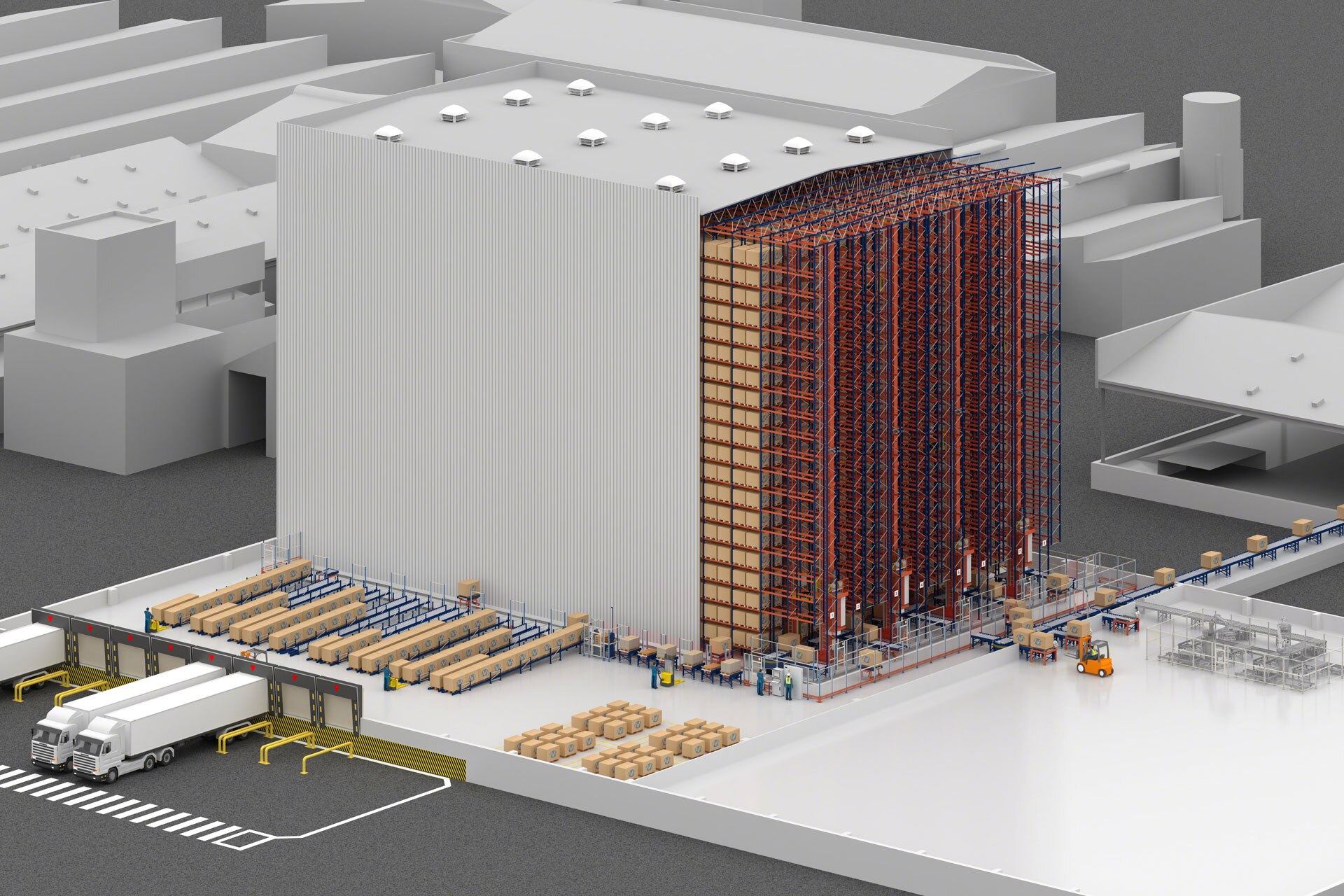

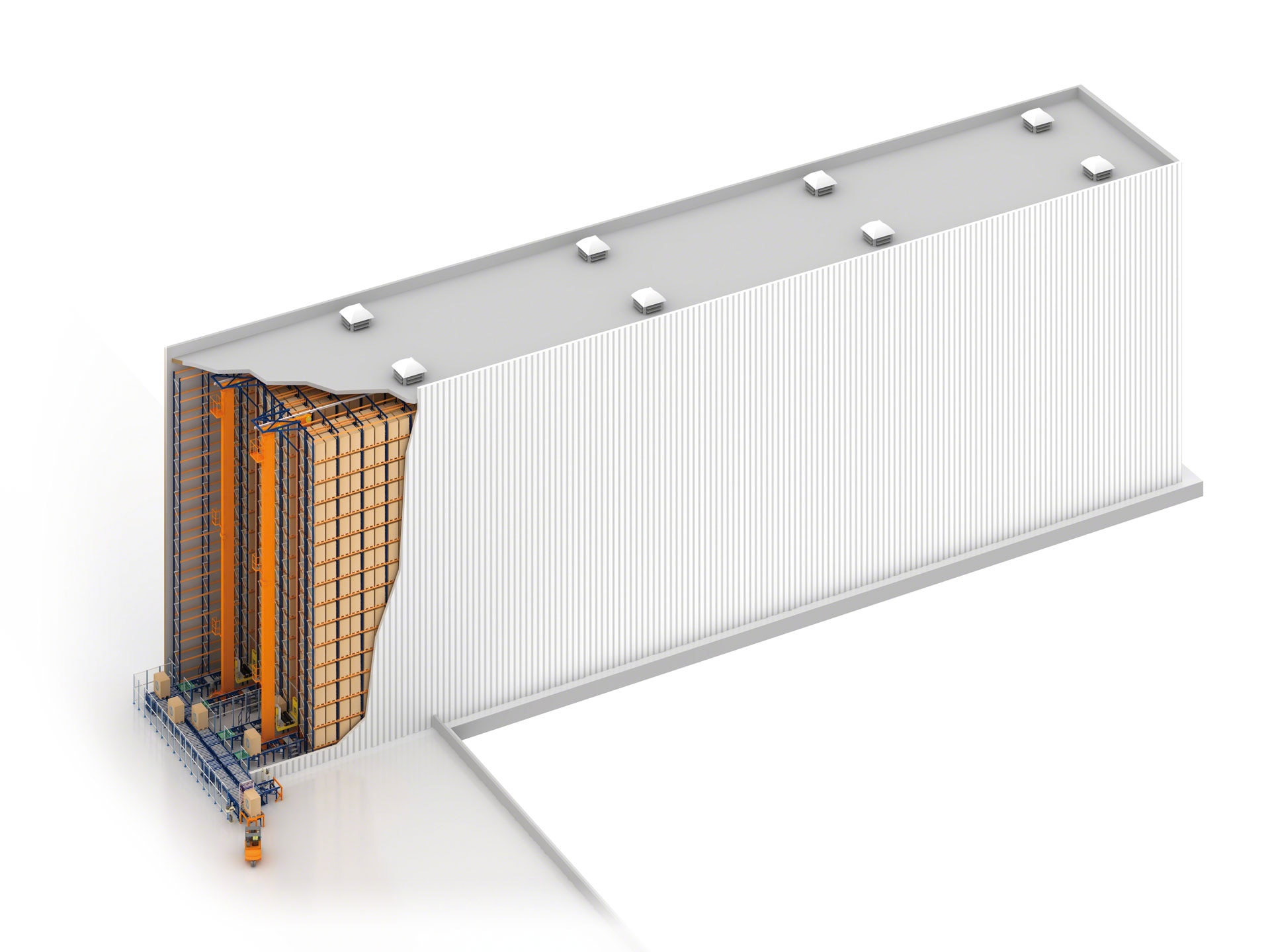

Os transelevadores para paletes permitem automatizar o gerenciamento de um armazém autoportante

Sistemas automáticos

Os armazéns autoportantes que utilizam transelevadores para paletes automatizam totalmente o depósito e a extração das unidades de carga, aumentando a produtividade do armazém.

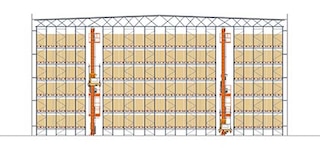

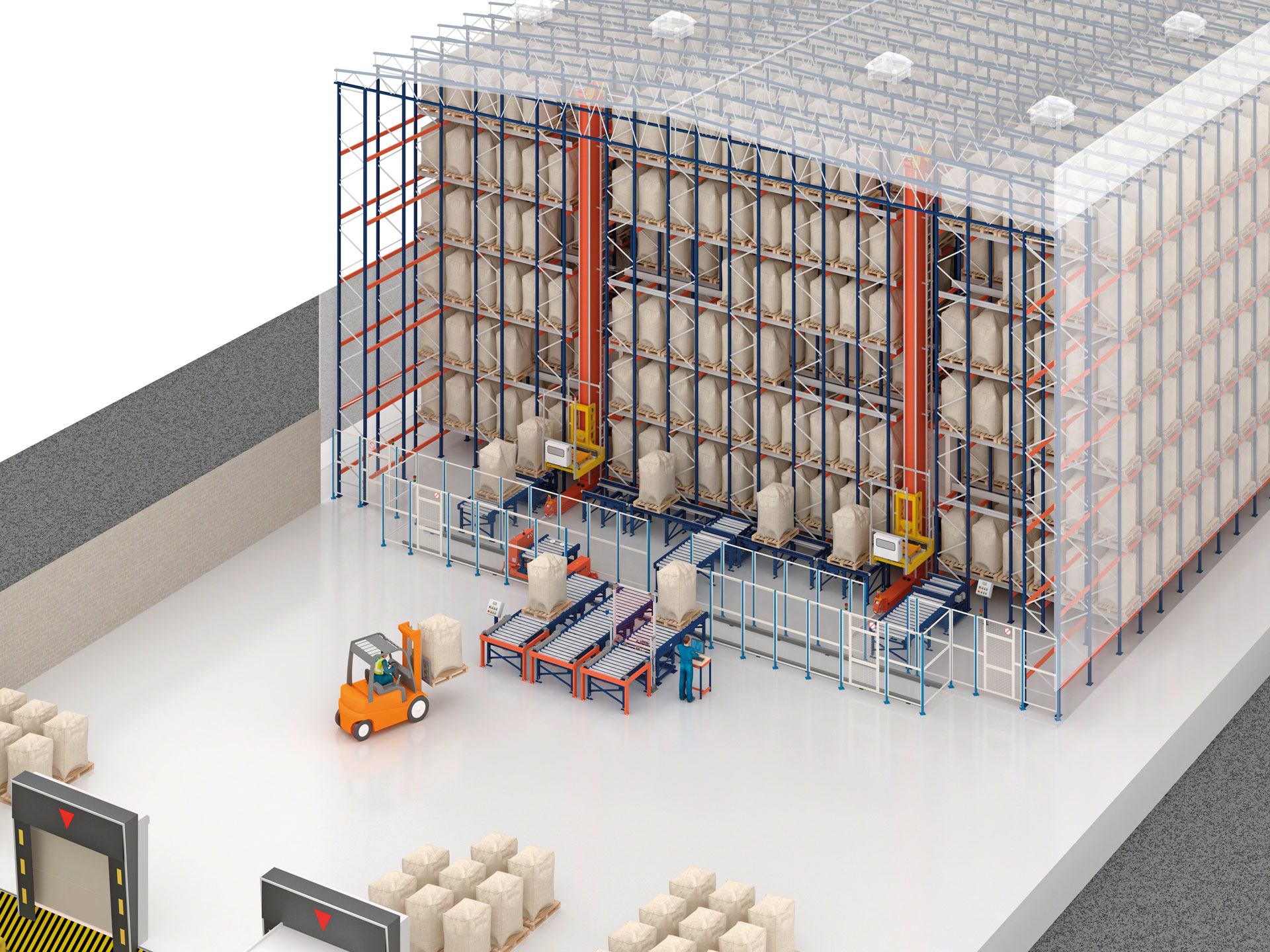

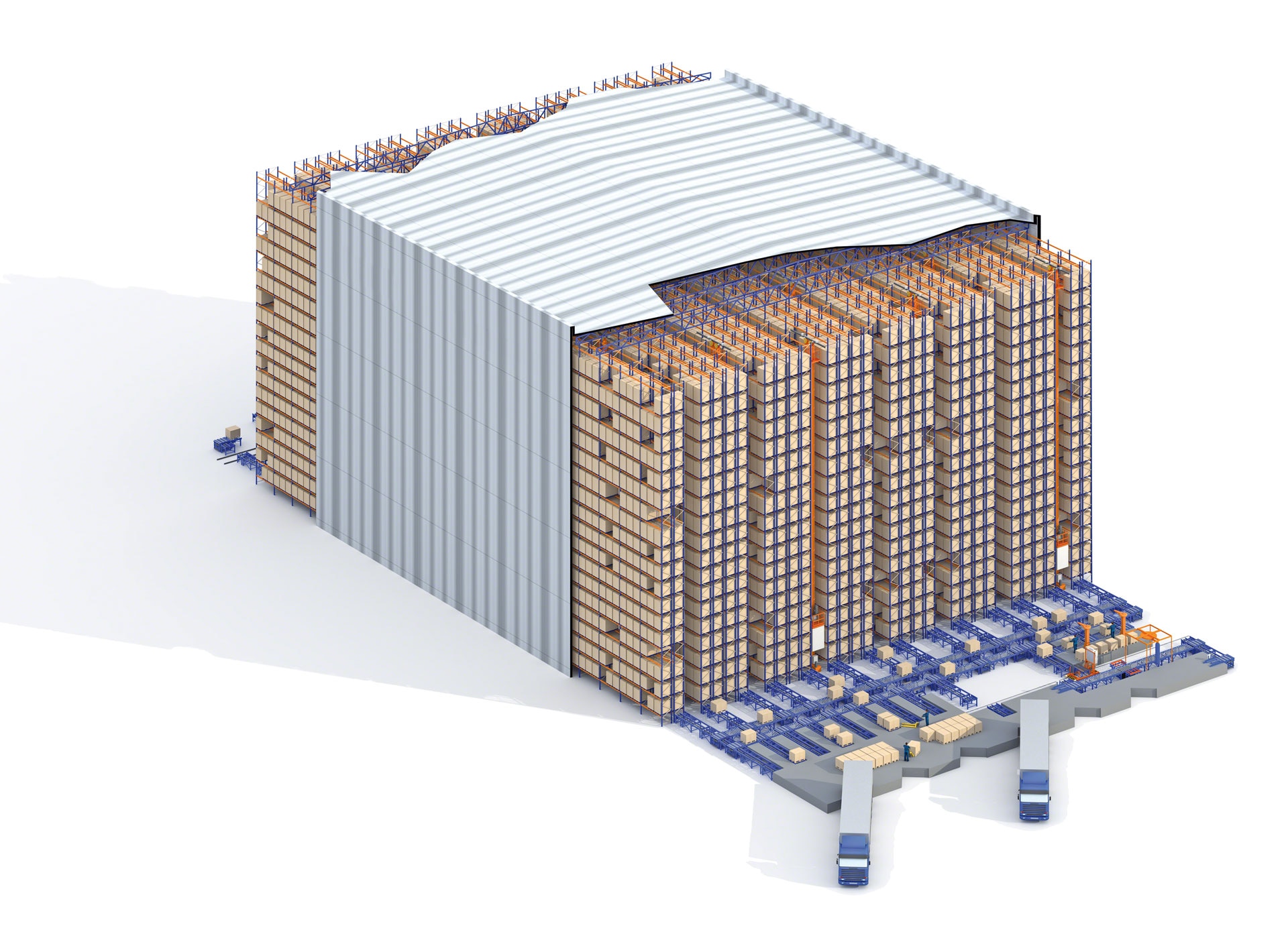

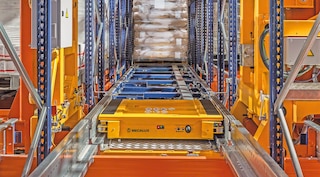

O Pallet Shuttle automático permite otimizar o espaço disponível em um armazém autoportante

Sistemas automáticos compactos

O projeto de armazéns autoportantes que incorpora soluções como o Pallet Shuttle automático (com transelevadores ou com lançadeiras) oferece um duplo benefício: automação total de operações e otimização do espaço de armazenamento disponível.

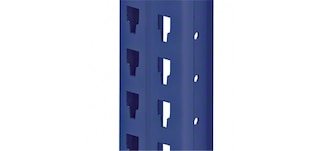

Os porta paletes que compõem os armazéns autoportantes são revestidos com tinta não inflamável

Materiais não inflamáveis

As estruturas porta paletes são fabricadas em aço e revestidas com tinta não inflamável.

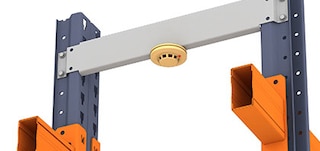

O sistema autoportante pode ser equipado com detectores de incêndio

Detectores de incêndio

O sistema autoportante é compatível com a instalação de diferentes sistemas de detecção de incêndios (detectores de fumaça, chamas, temperatura, etc.).

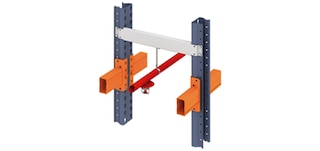

Ao projetar os armazéns autoportantes, pode ser incluída a instalação de sistemas de extinção automática de incêndios

Sistemas de extinção automáticos

Durante a fase de projeto do armazém autoportante, pode ser incluída a instalação de sistemas automáticos para a extinção de incêndios, como sprinklers de água nebulizada.

Perguntas frequentes

A definição de armazém autoportante é simples: trata-se de um tipo de edificação em que um conjunto de porta paletes forma o principal componente estrutural do sistema construtivo. Por isso, nos armazéns autoportantes, as estruturas porta paletes suportam as cargas geradas pelas mercadorias armazenadas, os esforços decorrentes dos equipamentos de movimentação, o seu próprio peso e os fechamentos do telhado e das fachadas e a ação de agentes externos, tais como a força do vento e as sobrecargas de neve no telhado.

O armazém autoportante é a solução perfeita para conseguir um prazo de execução da obra curto e uma redução de custos significativa em relação aos sistemas tradicionais. Também é uma opção adequada para aproveitar ao máximo a superfície disponível, independentemente da altura da construção. Além disso, é um sistema de construção indicado para câmaras de refrigeração ou congelamento.
A Mecalux tem uma vasta experiência projetando, fabricando e montando armazéns autoportantes para os mais diversos setores, desde o automobilístico e de autopeças, farmacêutico e químico, petroquímico até indústrias como a de alimentos e bebidas, metalúrgica e cerâmica.

A obra civil exigida para a montagem do sistema autoportante é mínima. Limita-se à construção do radier de concreto armado sobre o qual assenta a estrutura e, eventualmente, de uma parede perimetral de estanqueidade.

As vantagens do sistema autoportante são múltiplas, embora se destaquem fundamentalmente duas: maior velocidade de execução e menor investimento inicial em relação aos armazéns de construção tradicional. Como os próprios porta paletes autoportantes são o principal componente estrutural do edifício, a obra civil necessária é mínima, o que se traduz em uma considerável redução de custos e maior rapidez na montagem e na colocação em funcionamento.
No entanto, devido precisamente à sua natureza estrutural, as modificações aplicáveis ao sistema de armazenagem instalado são limitadas. Não obstante, trata-se de uma estrutura facilmente desmontável que permite recuperar uma alta porcentagem de seus componentes.

Os armazéns autoportantes podem ser projetados a partir de uma ampla variedade de sistemas de armazenagem. Desde estruturas porta paletes convencionais ou compactas para gerenciar as cargas com empilhadeiras até soluções de armazenamento automáticas, como os transelevadores para paletes ou o Pallet Shuttle automático, que automatizam totalmente as operações de carga e descarga dos porta paletes.

Os armazéns autoportantes da Mecalux são compatíveis com qualquer tipo de fechamento disponível no mercado: basta defini-lo na fase de projeto e cálculos preliminares.

A altura de um armazém autoportante é condicionada apenas pelo regulamento em vigor e pelo alcance dos equipamentos de movimentação utilizados. Em um armazém autoportante automático, por exemplo, podem ser instalados porta paletes de até 45 m.

Sim, o armazenamento autoportante é um sistema construtivo também aplicável ao projeto e montagem de câmaras frias e de congelamento para o armazenamento de mercadorias. De fato, é a solução perfeita para a construção de armazéns que operam sob baixas temperaturas, pois o edifício ocupa apenas o espaço necessário para instalar as estruturas porta paletes, o que favorece a máxima eficiência no consumo energético resultando em uma significativa redução de custos.
