Mini Porta Pallet (M55)

Mini Porta Pallet

Mecalux M55

Os mini porta paletes, utilizados normalmente em armazéns de picking, suportam pesos de mais de 1.000 kg por nível.

O produto

Grande resistência e máxima versatilidade para otimizar o desempenho do armazém

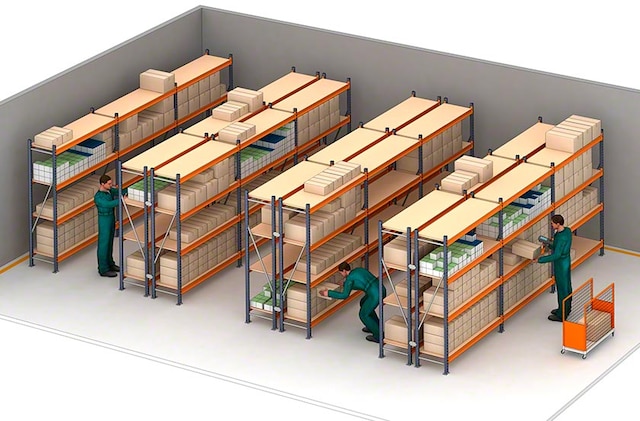

A prateleira mini porta pallet M55 da Mecalux é a solução perfeita para o armazenamento de produtos de médio e grande peso. Oferecem acesso manual à mercadoria armazenada, facilitando e agilizando as operações de picking de acordo com o princípio "homem ao produto".

Graças a uma vasta gama de acessórios e várias configurações, os mini porta pallets M55 adaptam-se a diferentes tipos de espaços e cargas, desde caixas e pacotes até pneus, peças de roupa pendurada e produtos volumosos. São estruturas robustas com grande capacidade de carga (mais de 1.000 kg por nível) cuja altura pode chegar a 20 m.

O mini porta pallet é um sistema de armazenagem para produtos de médio e grande peso

Vantagens do mini porta pallet M55

  • Grande capacidade de carga: os mini porta pallets M55 podem suportar mais de 1.000 kg por nível de armazenamento.
  • Multifuncionais: as diferentes configurações disponíveis e uma grande variedade de complementos permitem armazenar diversos tipos de cargas.

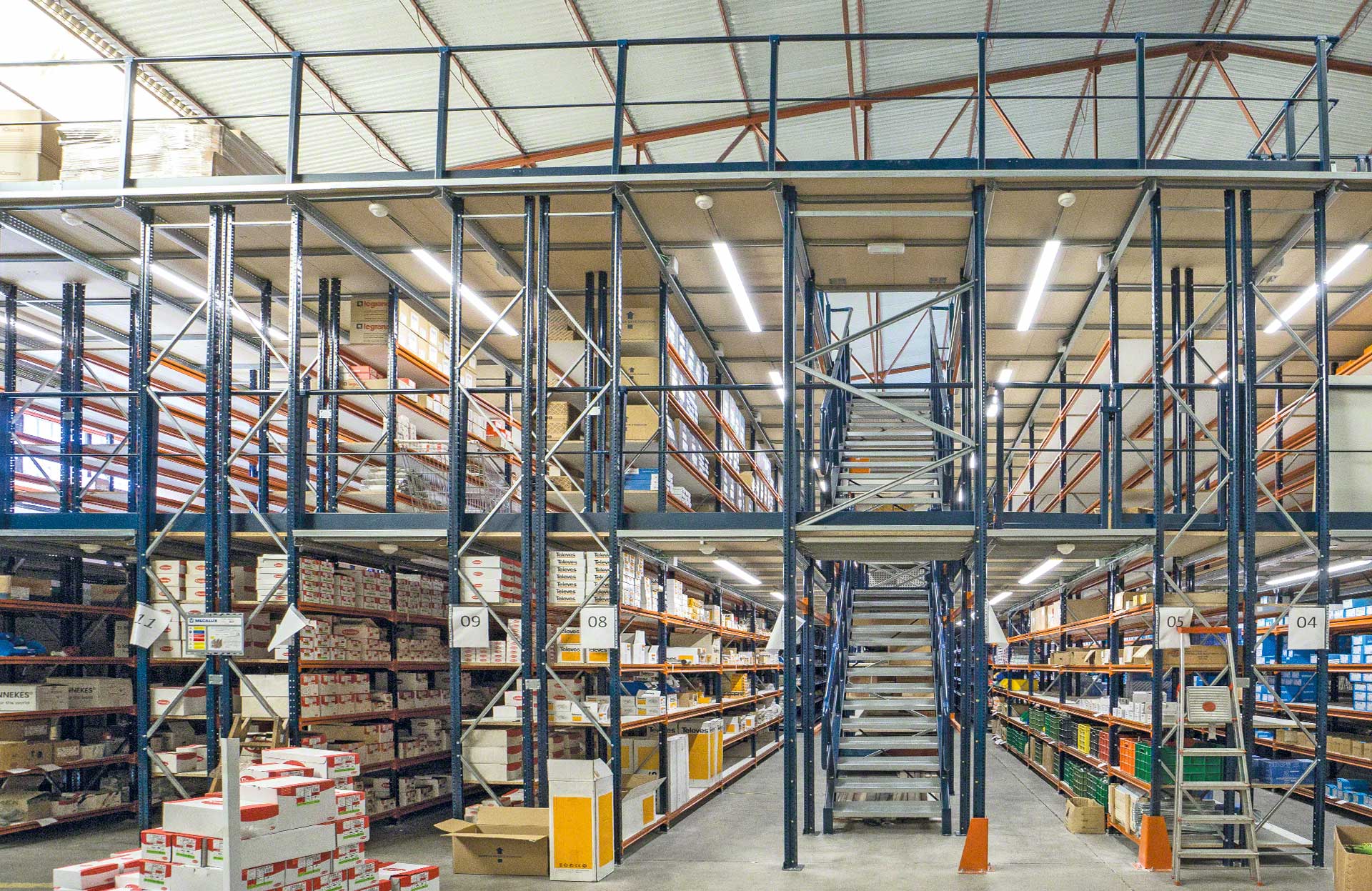

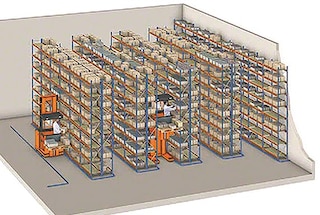

  • Otimização da capacidade de armazenamento em altura: é possível projetar estruturas de até 12 m para trabalhar com máquinas selecionadores de pedidos e de até 20 m com acesso aos níveis altos com passarelas elevadas.
  • Flexibilidade: as prateleiras podem ser graduadas a cada 50 mm, o que permite ajustar o espaço de cada nível ao tamanho do produto.
  • Escalabilidade: as estruturas podem ser facilmente ampliadas adicionando módulos ou novos níveis em altura.
  • Montagem fácil: são instalados de forma rápida e fácil, em poucos passos e a partir de instruções simples e facilmente executáveis.
  • Manutenção mínima e durabilidade máxima: o mini porta pallet M55 é uma estrutura de grande resistência que garante uma vida útil longa.

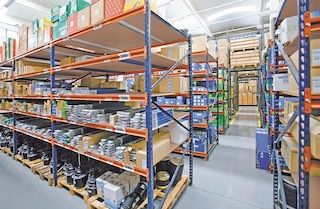

Os mini porta paletes M55 oferecem inúmeras vantagens

A prateleira mini porta pallet M55 é adequada para nossos produtos e aproveita ao máximo o espaço de nosso armazém

Würth Modyf
Juan Martínez Diretor de Operações
Würth Modyf
(Polinyà, Espanha)

Aplicações dos mini porta pallets

Solução extremamente versátil que se adapta a qualquer tipo de empresa

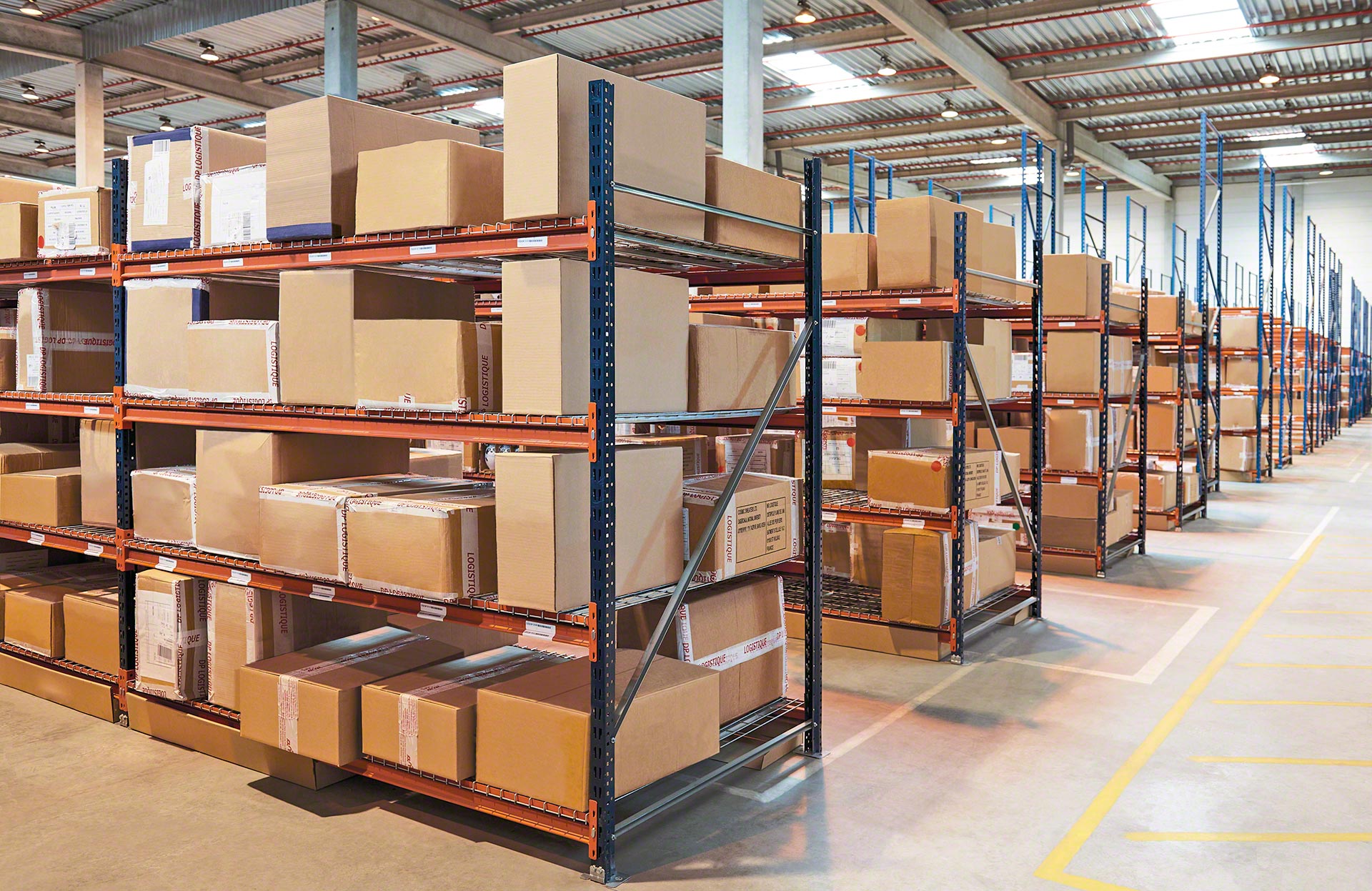

O mini porta pallet M55 é um sistema de armazenamento de grande solidez, estabilidade e confiabilidade que se adapta com excelentes resultados às exigências de vários tipos de armazéns, oficinas e fábricas.

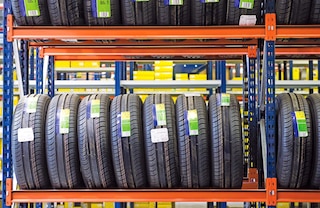

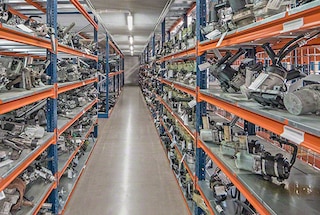

O mini porta palete suporta diferentes tipos de produtos pesados

Armazenamento de produtos pesados

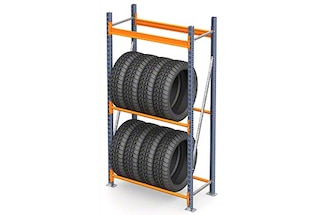

A prateleira mini porta pallet suporta diferentes tipos de carga e um grande peso.

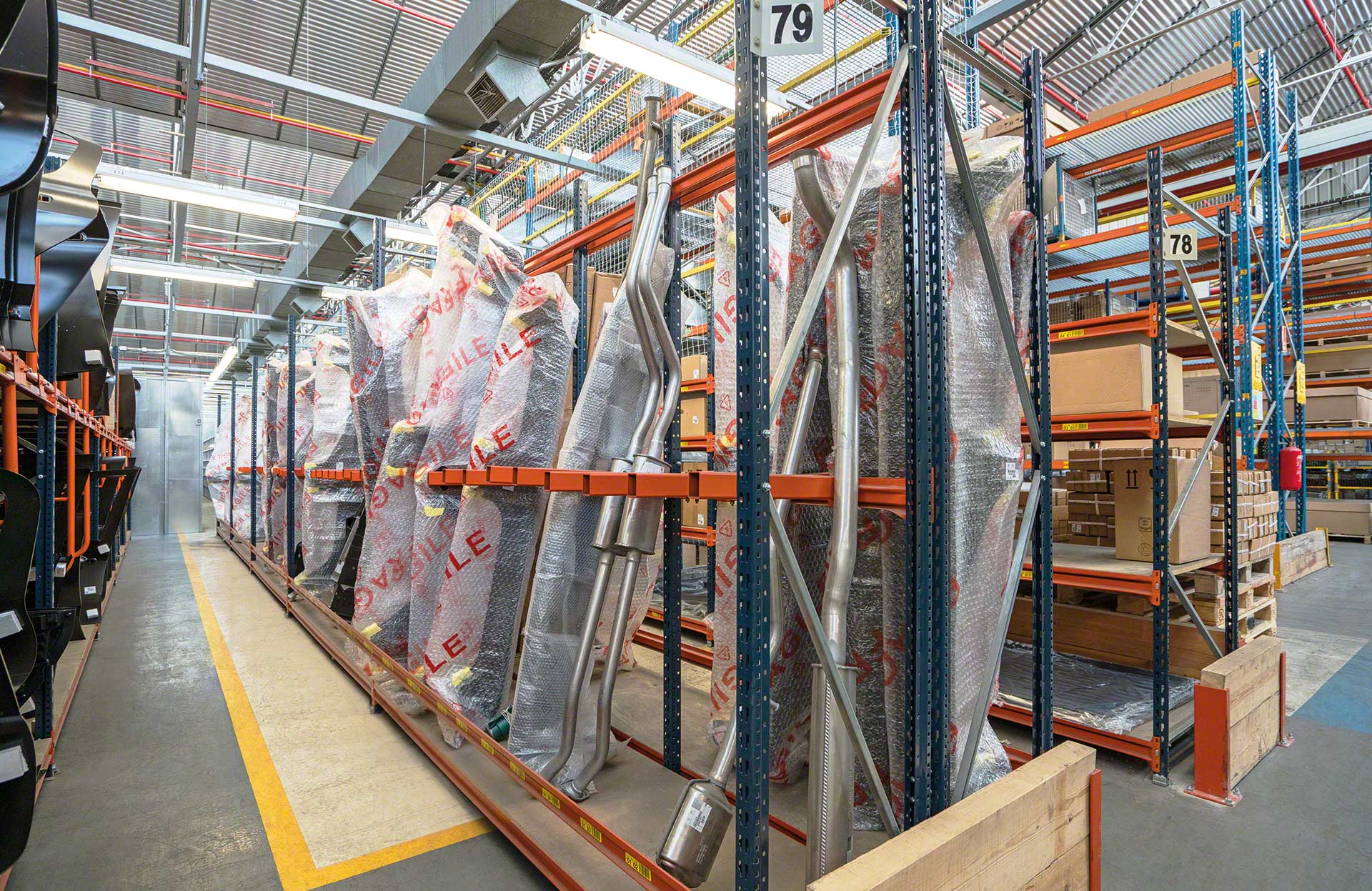

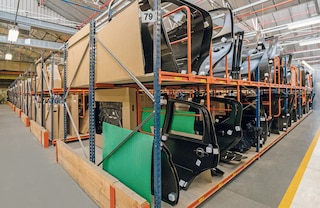

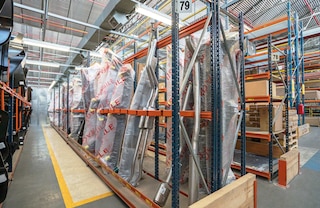

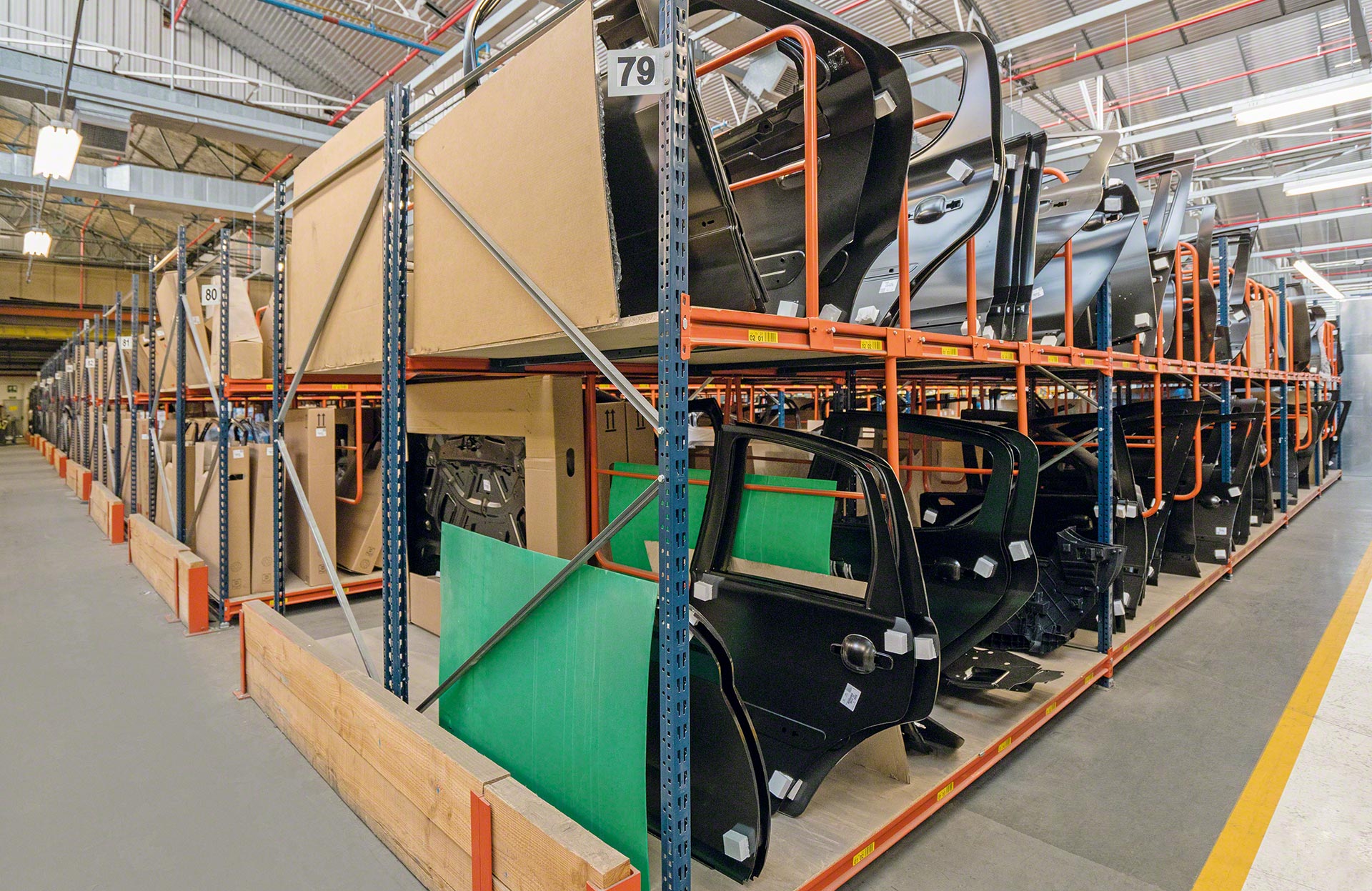

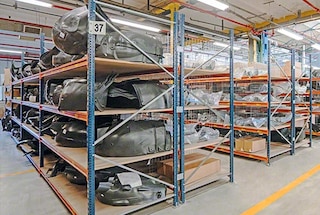

Os mini porta paletes podem armazenar cargas volumosas

Armazenamento de cargas volumosas

Adaptam-se perfeitamente às cargas de grande volume graças a prateleiras de grande comprimento e profundidade que podem também ser graduadas em altura.

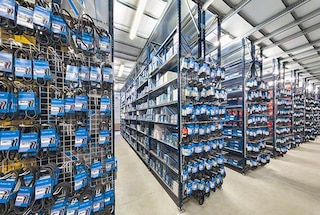

A prateleira mini porta pallet M55 permite armazenar múltiplas referências

Armazenamento de múltiplas referências

Excelente solução para armazenar um grande número de diferentes referências de rotatividade variável.

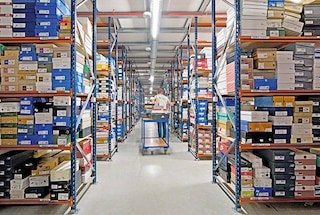

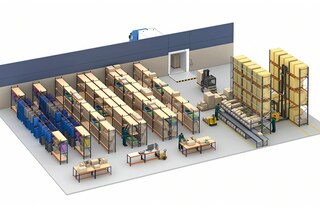

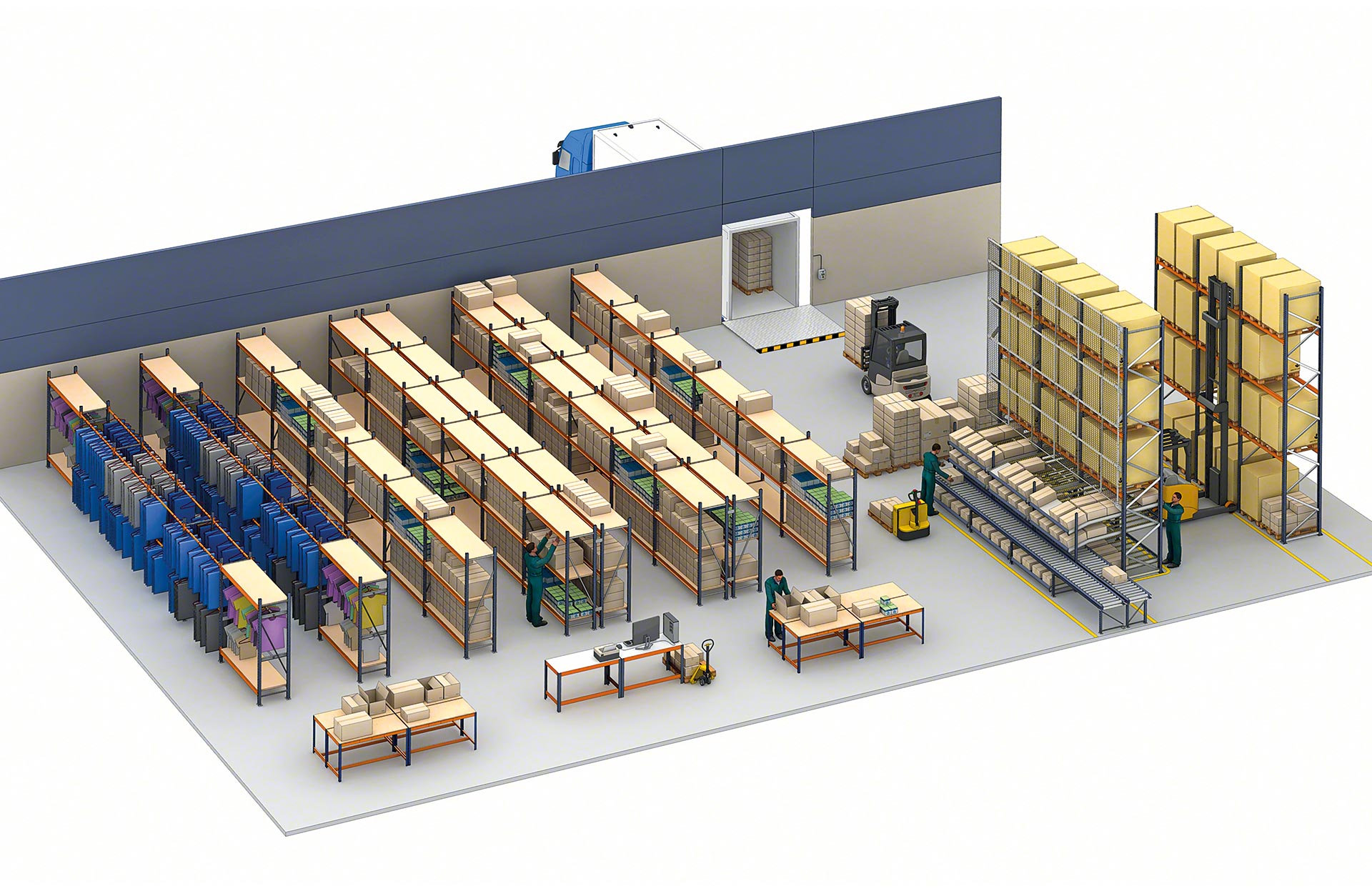

Os mini porta paletes M55 para picking são ideais para armazéns de e-commerce

Armazéns de e-commerce

O acesso manual às referências armazenadas dinamiza as operações de picking.

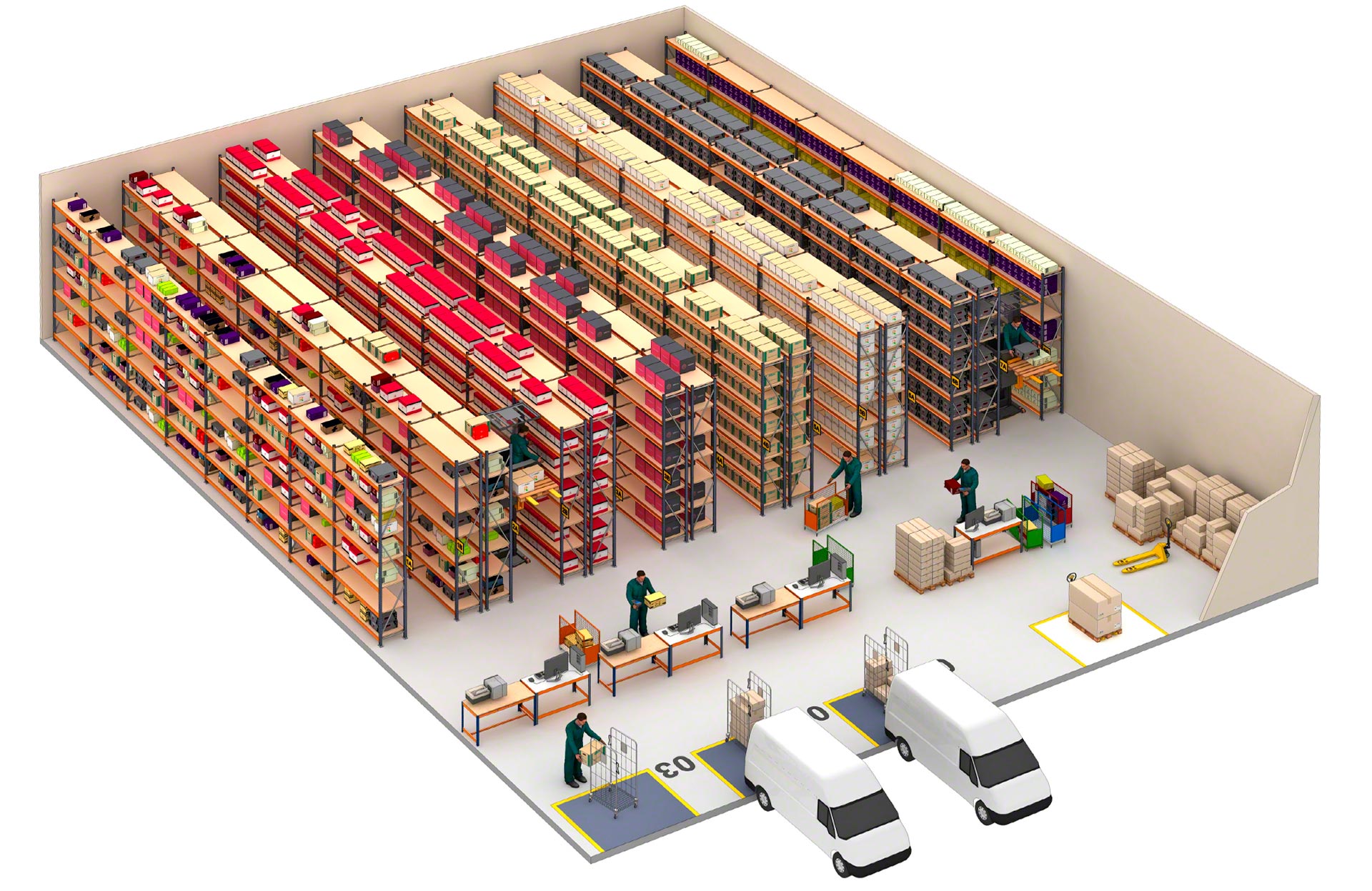

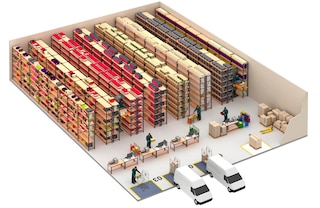

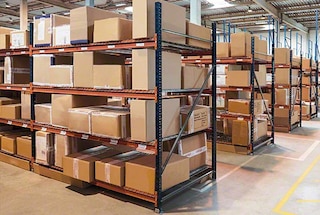

O mini porta pallet pode ser muito prático em armazéns de pedidos

Armazéns de pedidos

Estruturas adequadas para armazenar comodamente caixas de diferentes pesos e dimensões.

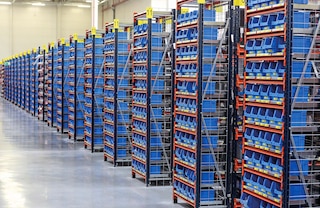

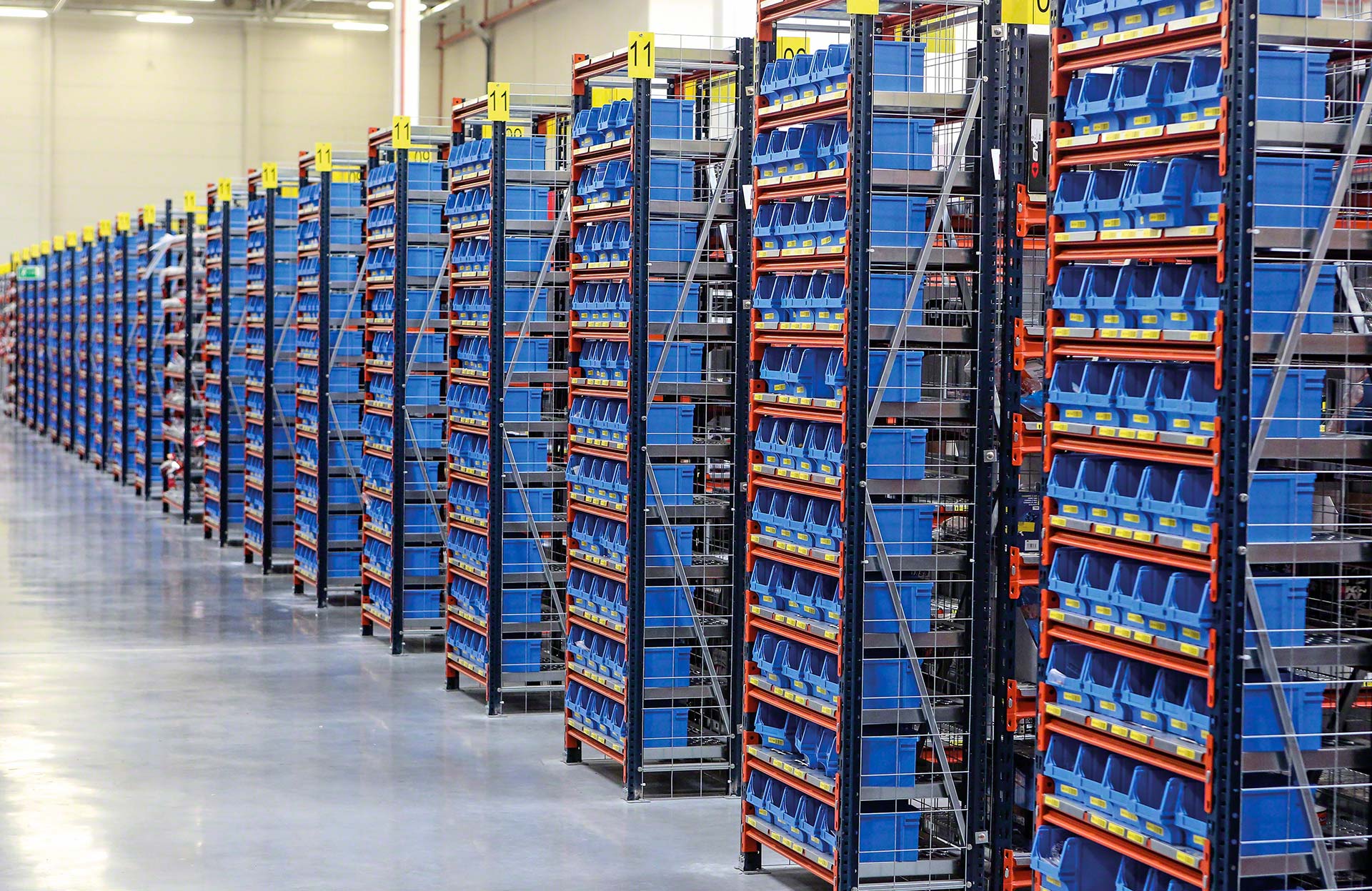

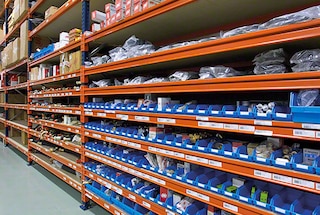

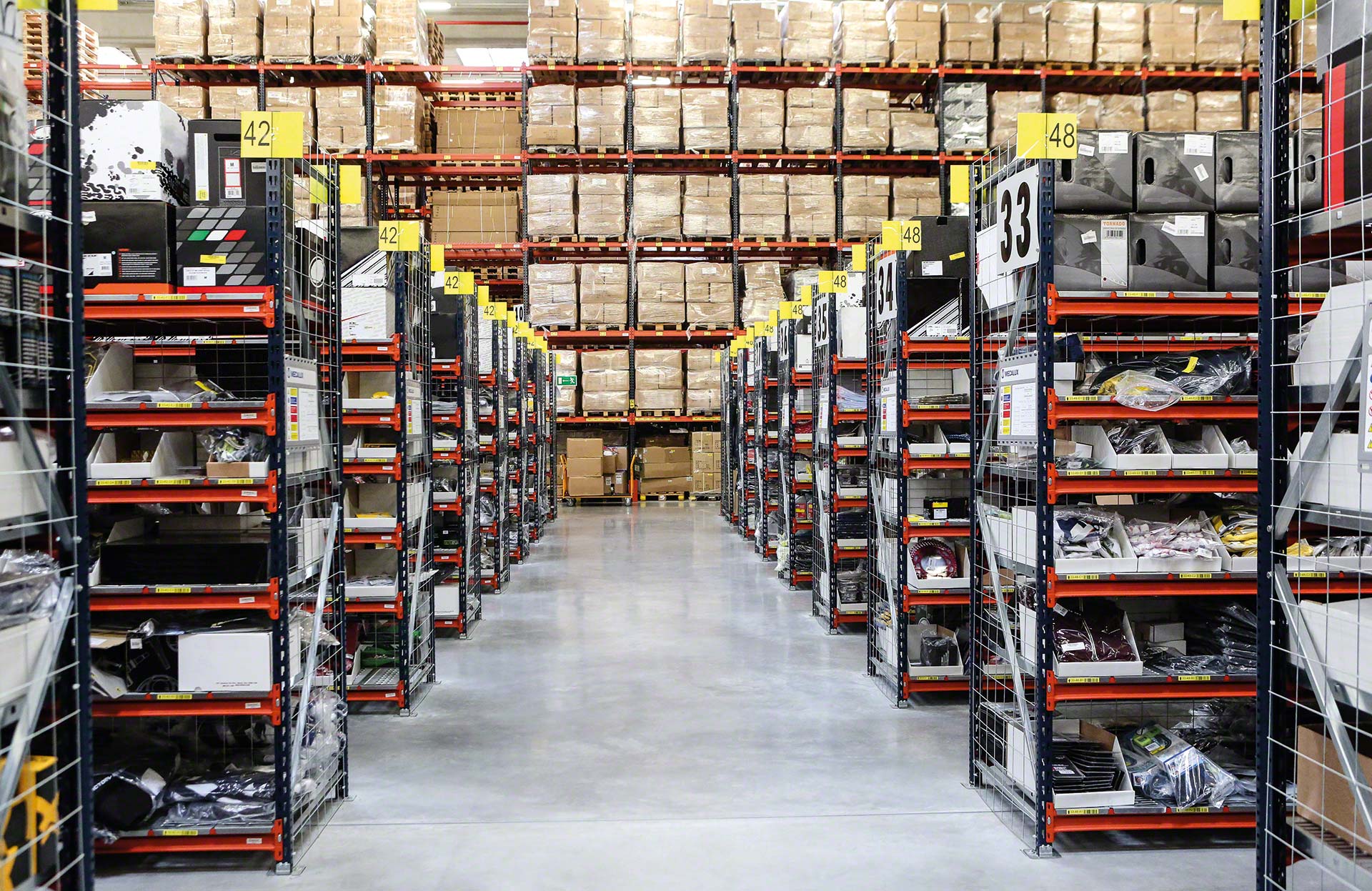

Os mini porta paletes também podem ser utilizados para armazenar peças de reposição

Armazéns de peças de reposição

Complementos como gavetas de plástico e separadores facilitam o armazenamento de diferentes tipos de peças pequenas.

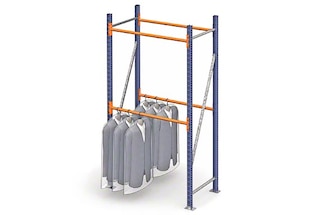

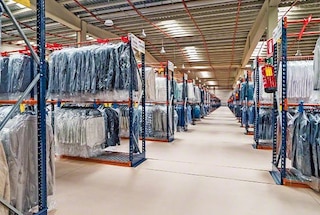

O mini porta palete pode armazenar peças de roupa pendurada

Armazéns de peças de roupa pendurada

A incorporação de tubos para pendurar permite o armazenamento vertical de peças de roupa.

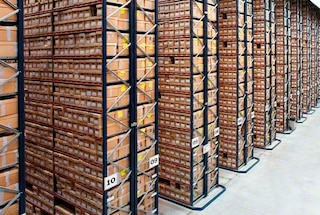

O mini porta pallet é frequentemente utilizado em arquivos e centros de documentação

Arquivos e centros de documentação

Os mini porta pallets M55 podem ser utilizados para armazenar caixas de arquivo em armazéns de documentação.

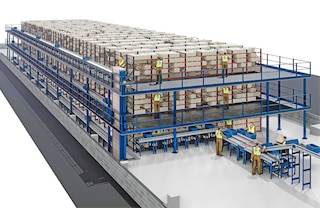

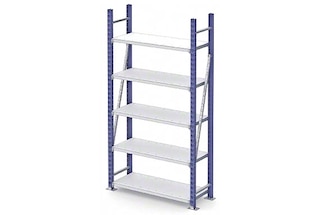

Configurações dos mini porta pallets M55

Sistema de armazenagem multifuncional adequado para vários tipos de cargas

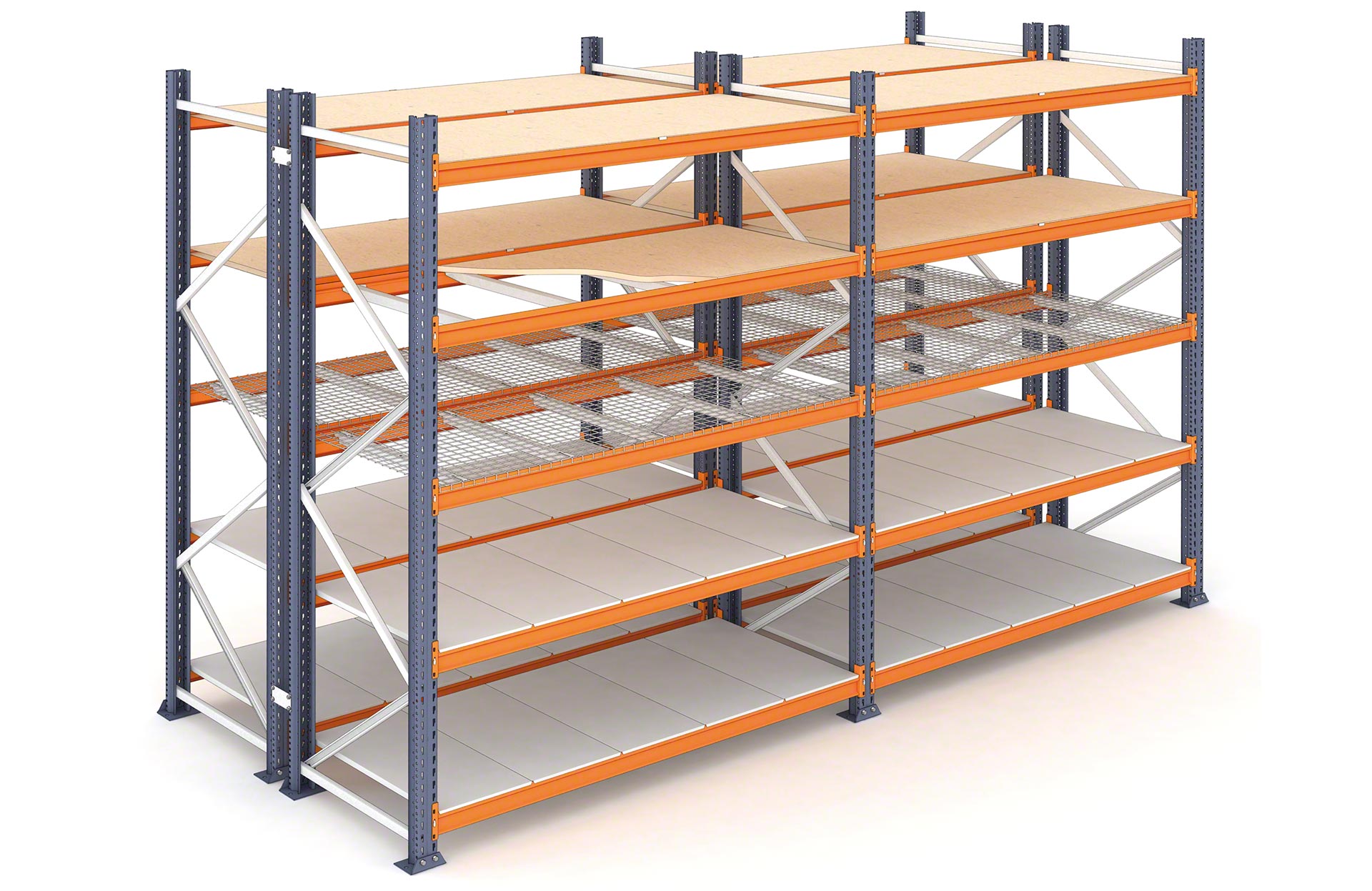

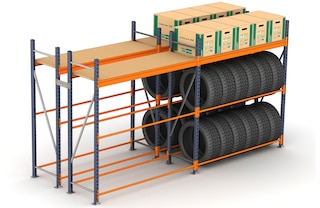

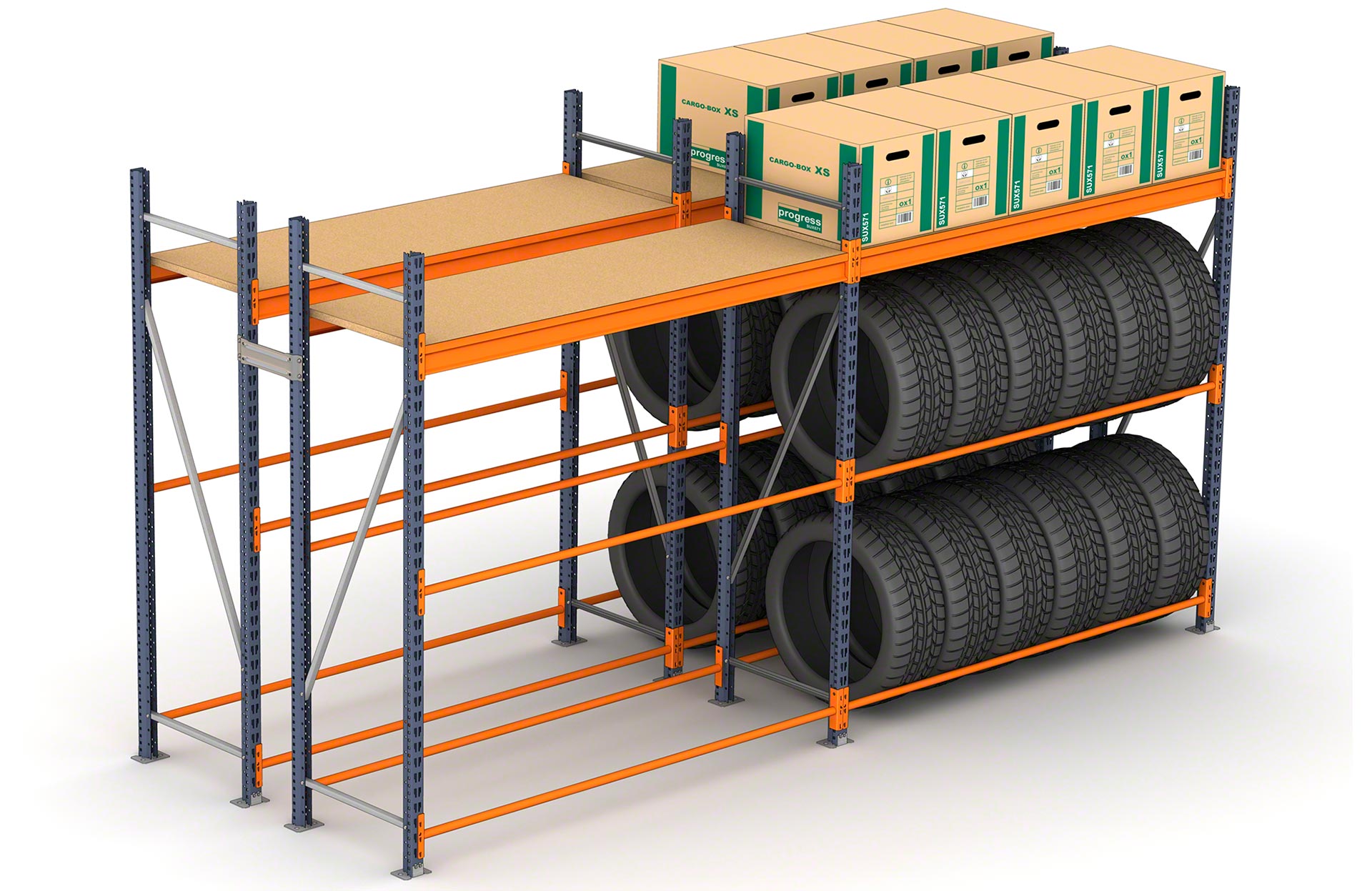

A prateleira mini porta pallet M55 está disponível em diferentes composições, o que garante sua adaptação a mercadorias de diferentes pesos e dimensões, desde peças pequenas até produtos muito pesados ou cargas especiais e volumosas, como pneus, tubos e perfis.

Testemunhos

Grupo Morsa

Os mini porta paletes nos ajudam a realizar nossas operações com agilidade, principalmente a preparação de pedidos. Os operadores depositam e extraem os artigos de suas localizações com maior rapidez.

Ler mais
Israel Jacinto Gertrudiz Gerente de Operações
Grupo Morsa
(Oaxaca, México)
VST

O mini porta pallet para picking acomoda um grande número de artigos e facilita a preparação de pedidos.

Ler mais
Thierry Guillon Gerente do centro logístico
VST
(Les Essarts, França)
Decathlon Brasil

Estamos muito satisfeitos com os sistemas de armazenagem da Mecalux. Agora temos mais espaço de armazenamento, assim como sistemas que se adaptam às características de nossos produtos e muito mais segurança para nossos funcionários.

Ler mais
Thiago do Nascimento Diretor de Logística
Decathlon Brasil
(Barueri, Brasil)

Casos práticos

Würth Modyf: armazém vestido de inovação

Würth Modyf, especialista em vestuário de trabalho, uniformes corporativos e calçado de segurança para profissionais, renovou a sua cadeia de suprimentos. A empresa mudou-se para um novo armazém em Polinyà (Barcelona) equipado com o sistema de Gerenciamento de Armazém Easy WMS da Mecalux. Ler mais

O armazém da Le Petit Vapoteur, fabricante de cigarros eletrônicos francês

Le Petit Vapoteur, empresa especializada na venda online de cigarros eletrônicos, inaugurou um novo armazém com a ajuda da Mecalux. Equipou o armazém com estantes para picking com passarelas que formam um total de três níveis. Essas soluções permitem preparar até 6.500 pedidos por dia. Ler mais

O armazém da Le Petit Vapoteur, fabricante de cigarros eletrônicos francês

Puccini: mezanino com estantes para picking

O fabricante de malas de viagem, bolsas e artigos de couro Puccini dobrou a capacidade de seu armazém localizado em Skarbimierzyce (Polônia). Para tal, instalou um mezanino para duplicar a área útil de armazenamento e equipou-o com estantes para cargas pesadas M55 da Mecalux. Ler mais

Puccini: mezanino com estantes para picking
Ver mais casos práticos

Componentes do mini porta pallet M55

Os diversos componentes dos mini porta pallets M55 são fabricados com materiais de máxima qualidade, proporcionando ao sistema a confiabilidade e segurança que caracterizam as soluções de armazenagem da Mecalux.

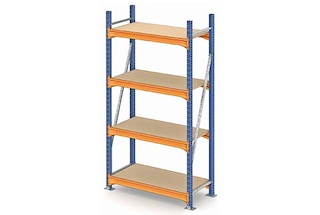

A estrutura básica do mini porta palete M55 é constituída por montantes, longarina e prateleiras. Esses elementos fornecem ao conjunto a robustez e estabilidade necessárias para suportar diferentes tipos de cargas pesadas e volumosas.

As prateleiras configuram as superfícies planas nas quais se deposita a mercadoria nos diferentes níveis de armazenagem. Apoiadas sobre longarinas ou suportes, são oferecidas em diferentes materiais e acabamentos.

O mini porta pallet M55 inclui uma série de componentes de segurança (alguns de série, outros opcionais) que garantem a estabilidade da instalação e ajudam a prevenir acidentes que podem afetar os operadores ou a mercadoria armazenada.

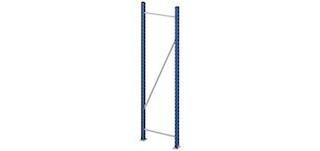

Os montantes são constituídos por pilares e diagonais

Montantes

Elementos verticais constituídos por dois pilares unidos por diagonais e nos quais são encaixadas as longarinas.

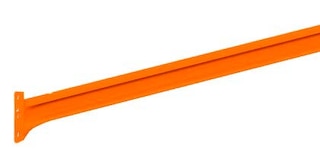

As longarinas são elementos horizontais que suportam a prateleira e rigidificam a estrutura

Longarinas

Elementos horizontais unidos aos pilares por meio de conectores ou grampos nos quais são instaladas as prateleiras. Existem dois tipos de longarinas: estampadas e soldadas.

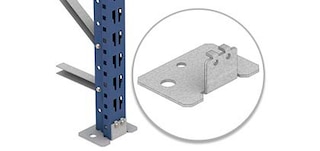

Os pilares são apoiados no piso graças à placa base

Placa base

Os montantes são apoiados no solo por meio de pés situados nas extremidades inferiores dos pilares. Existem diferentes tipos de acordo com o modelo de pilar.

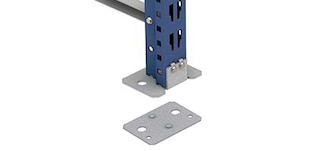

As placas de nivelamento são utilizadas quando as estruturas são instaladas em pisos irregulares

Placas de nivelamento

Nivelam as estruturas quando estas são instaladas em solo irregular. As placas, com diferentes espessuras, são específicas para cada tipo de pilar para uma maior precisão.

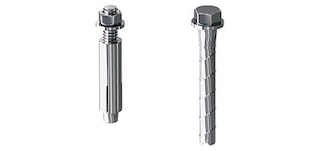

As fixações prendem os mini porta paletes M55 no piso

Fixações

Fixam os pilares do montante no solo. Variam de acordo com as tensões que as estruturas tenham que suportar e as características do solo.

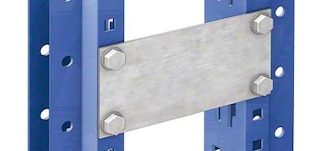

As uniões do montante reforçam a estabilidade das estruturas duplas

Uniões do montante

Peças de aço cuja função é unir as estruturas duplas entre si, proporcionando-lhes uma maior estabilidade transversal.

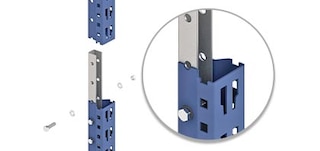

As junções do montante unem dois pilares na vertical

Junção do montante

Unem dois pilares verticalmente e são utilizadas quando as medidas em altura da instalação não permitem instalar montantes com pilares de peça única.

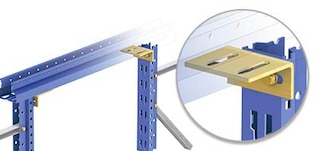

Os travamentos superiores garantem a estabilidade transversal das estruturas altas

Travamento superior

Unem as estruturas em sua parte superior quando a altura obriga a garantir a estabilidade transversal. São utilizados se a altura for sete vezes maior do que a profundidade.

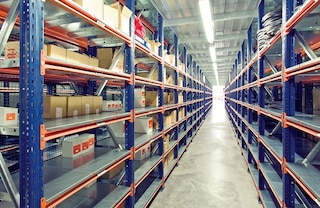

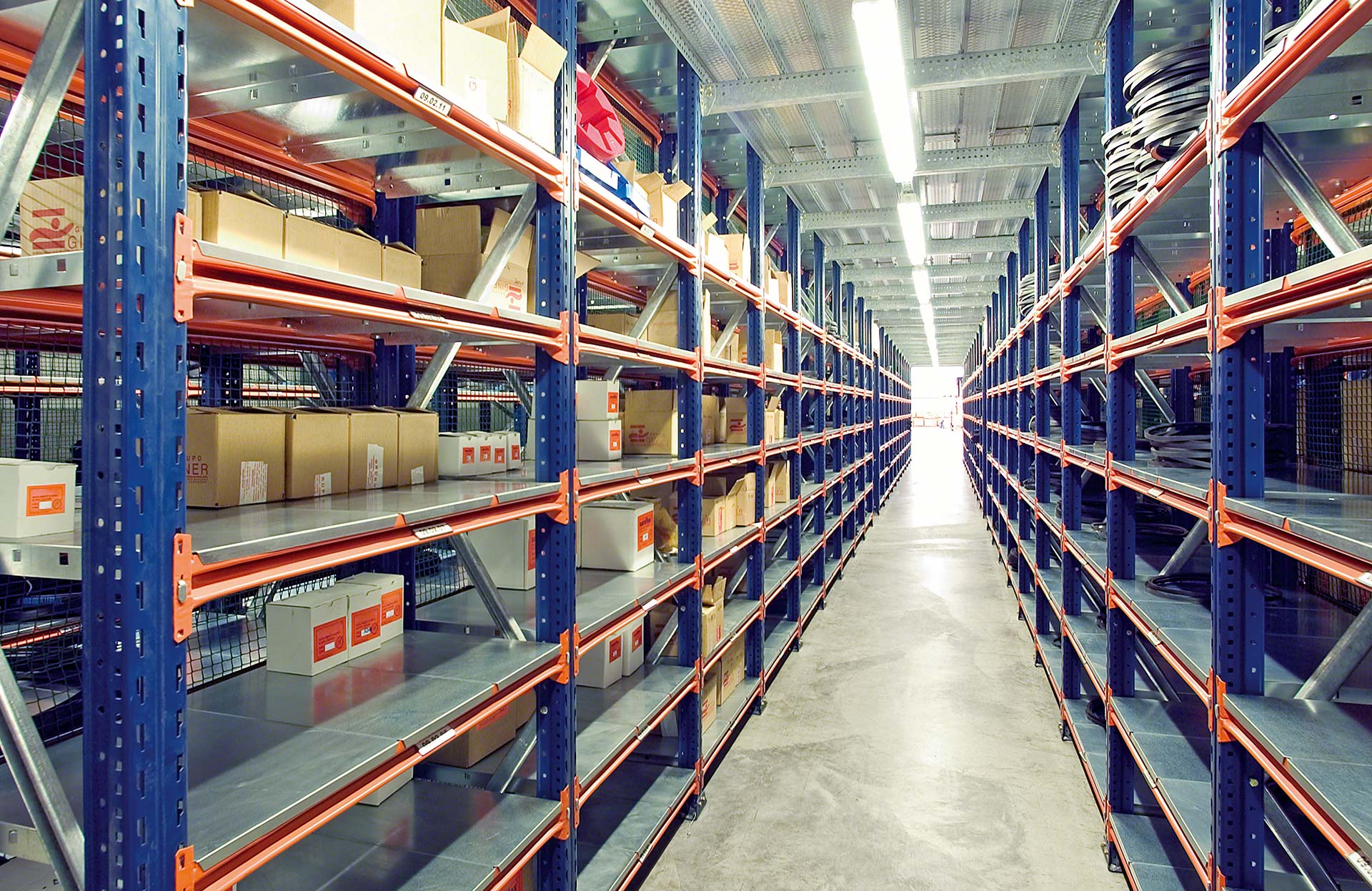

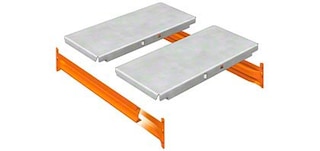

Os painéis galvanizados se apoiam nas longarinas da estrutura

Painéis galvanizados

São apoiados sobre as longarinas. Cada nível é composto por vários painéis de largura variável, dependendo do comprimento do nível e do peso da carga armazenada.

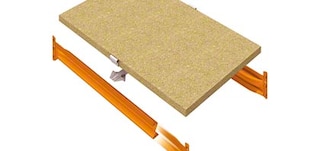

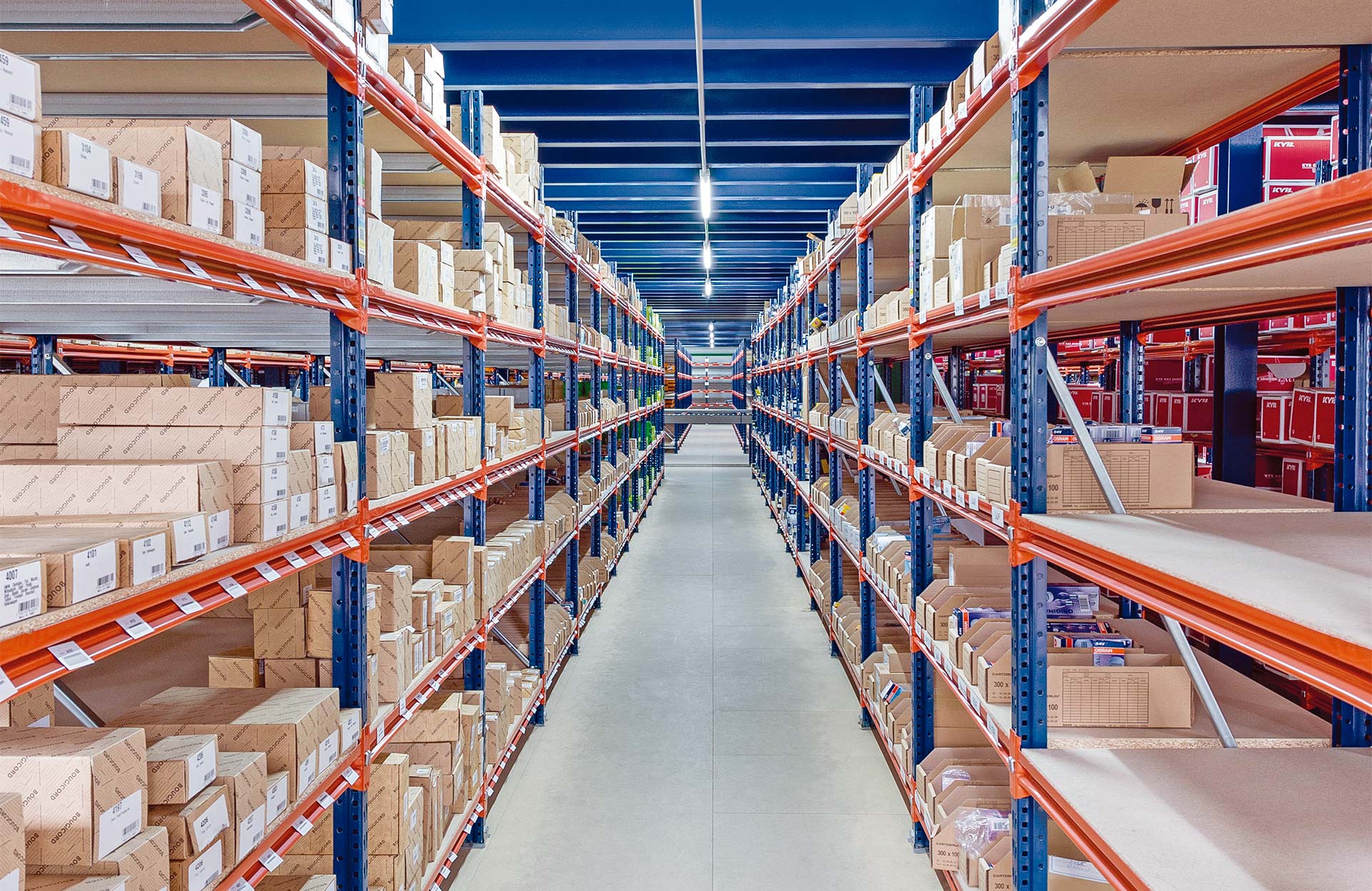

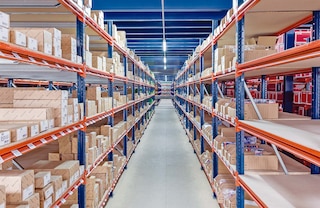

As prateleiras de madeira podem incorporar uma travessa para reforçar sua capacidade de carga

Painéis de aglomerado de madeira

São encaixados entre as longarinas. Sua espessura e dimensões adaptam-se ao tipo de carga que deve ser suportado por cada nível.

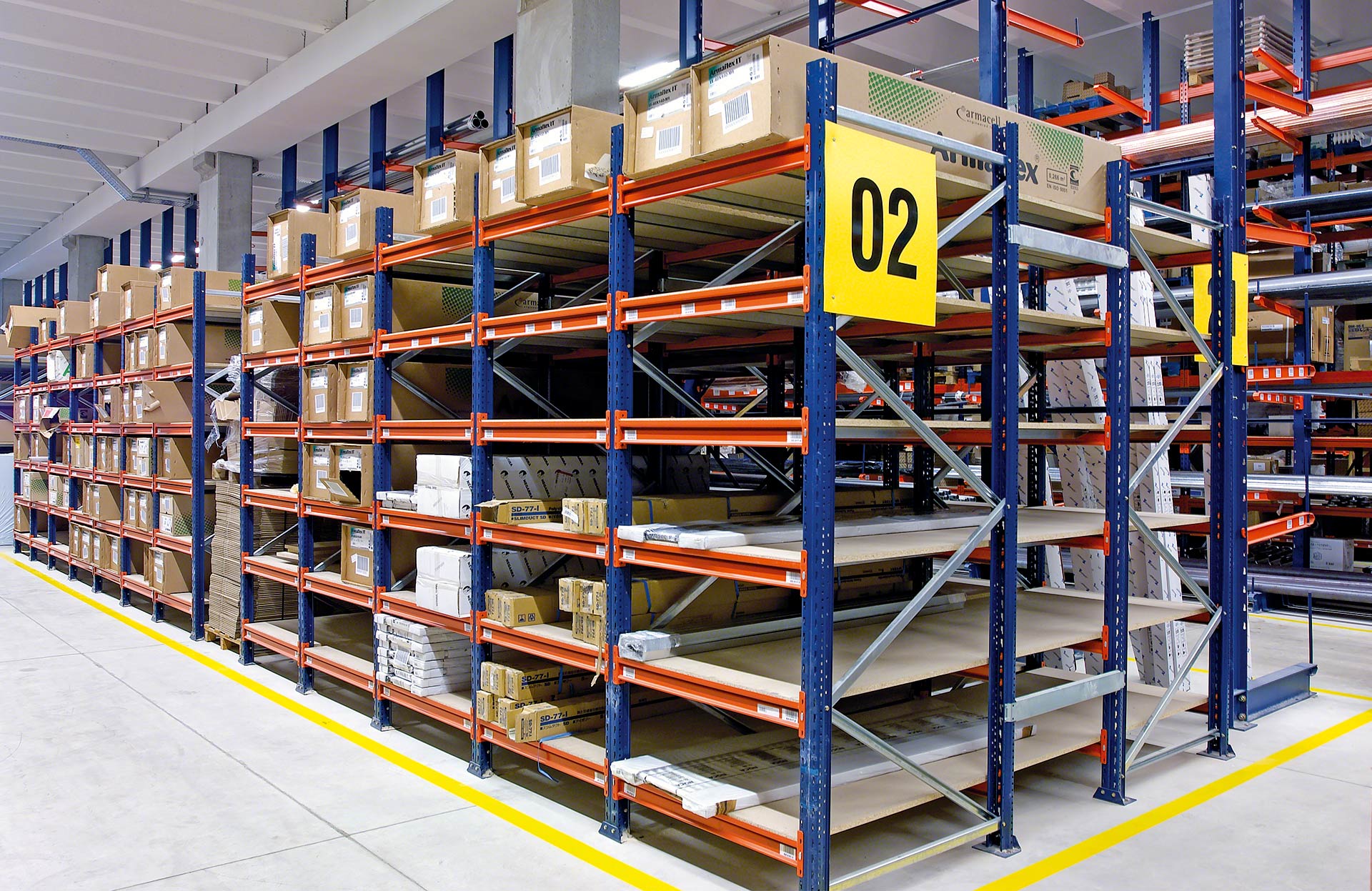

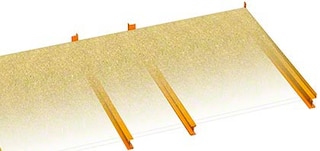

Os painéis de madeira corrida são utilizados em níveis muito profundos

Painéis de madeira corrida

Prateleiras constituídas por uma única peça de madeira utilizadas quando o nível for muito profundo. A estrutura é reforçada com duas longarinas instaladas no centro.

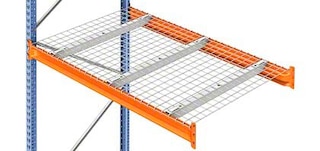

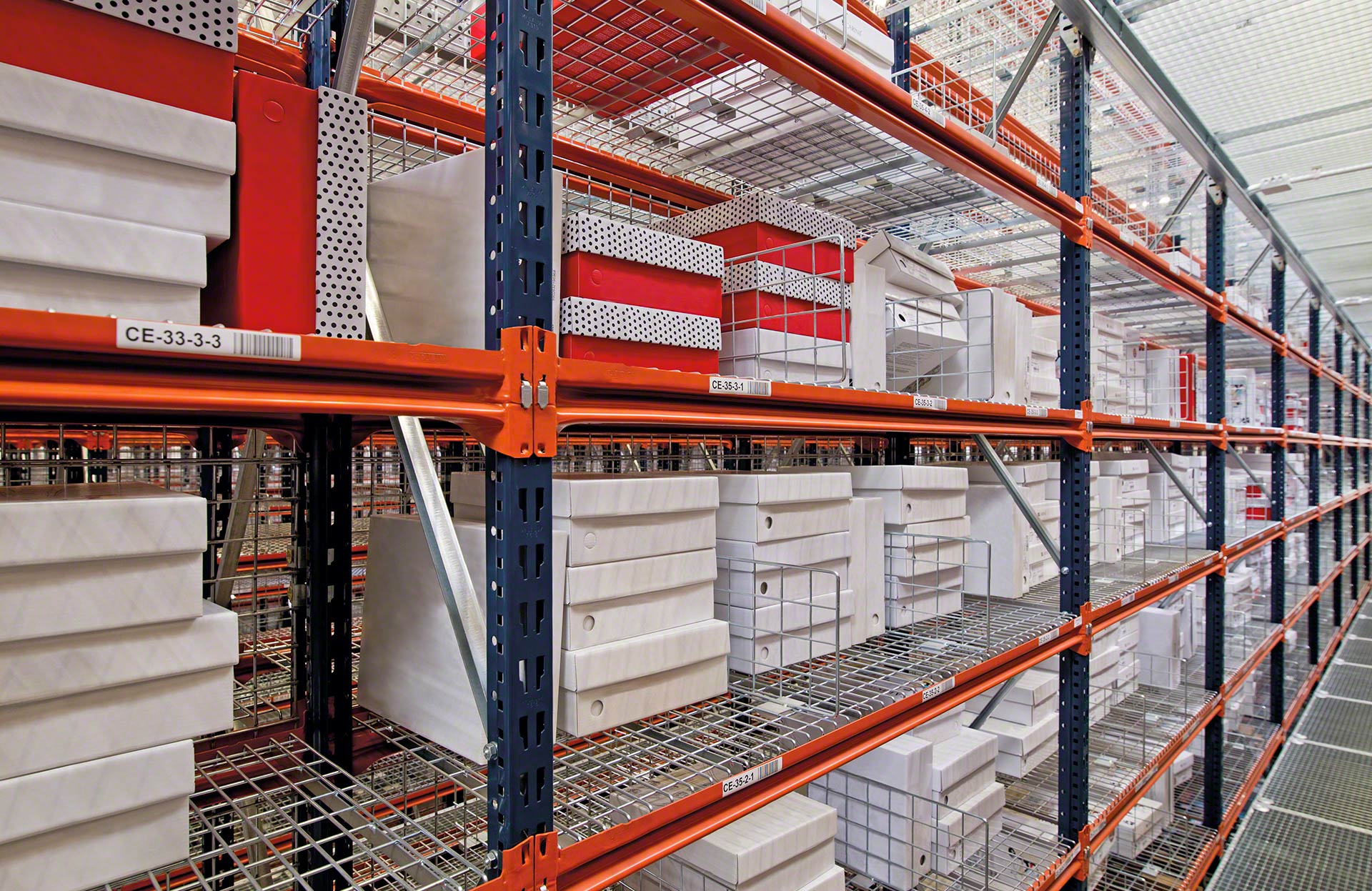

Os painéis aramados são telas eletrossoldadas retangulares apoiadas nas longarinas

Painéis aramados

Redes metálicas retangulares soldadas nas travessas. Apoiadas nas longarinas, facilitam a ventilação da mercadoria armazenada e a passagem de água caso seja ativado o sistema de proteção contra incêndio.

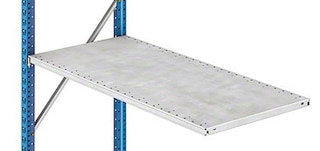

Os painéis HM são fabricados em chapa galvanizada de uma só peça

Painéis HM

Fabricados em chapa galvanizada de uma só peça. São utilizados em níveis compostos apenas por prateleiras e suportes, sem longarinas.

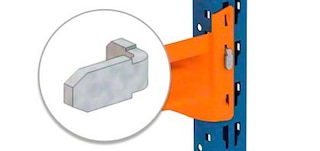

As travas de segurança impedem que as longarinas se desloquem de forma acidental

Travas de segurança

Peças metálicas que são inseridas no compartimento correspondente de cada conector da longarina para evitar que esta se desloque de forma acidental.

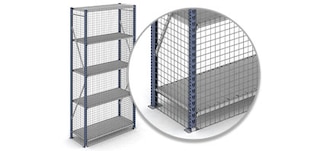

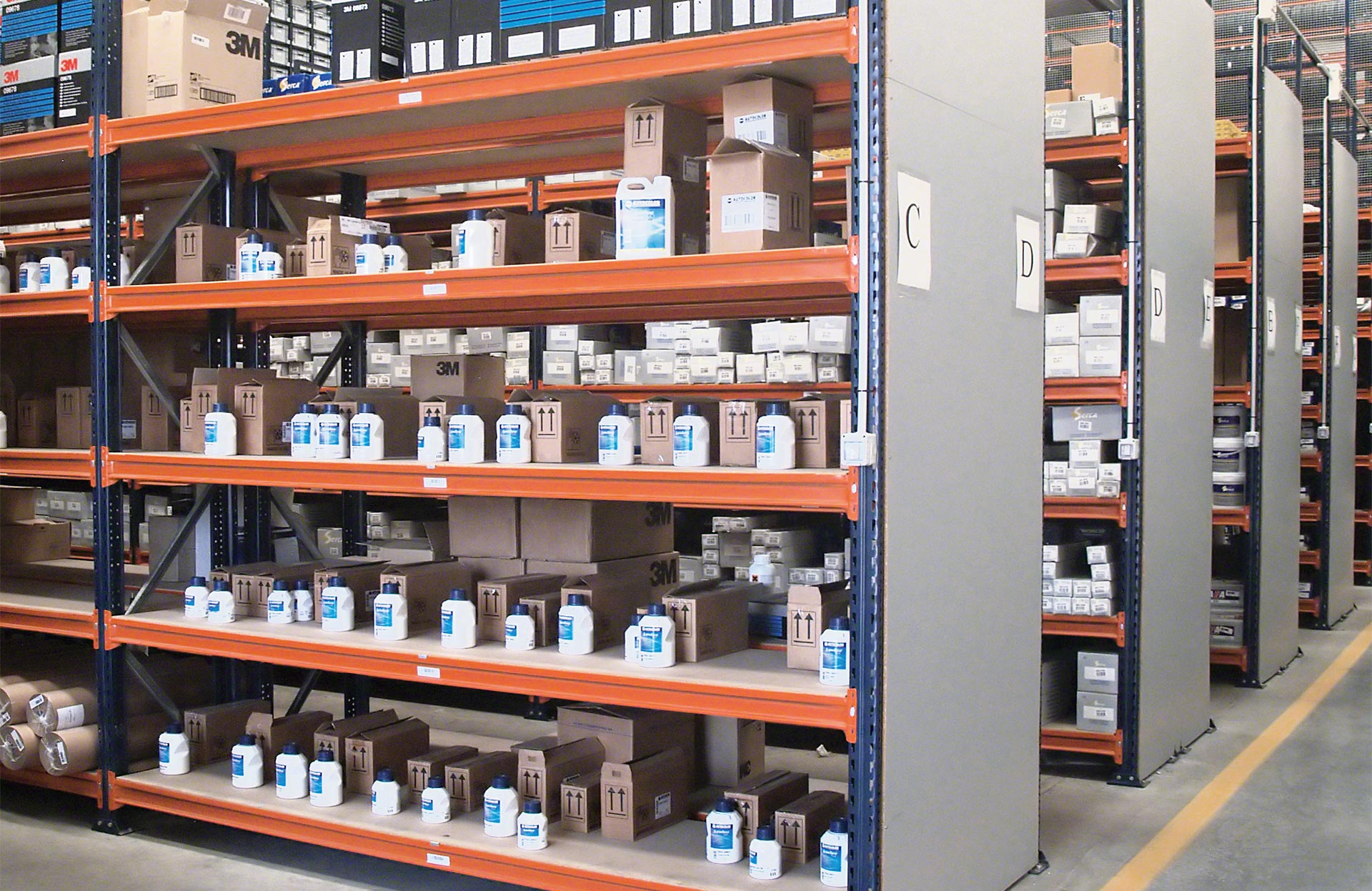

As laterais e os fundos de tela isolam as estruturas para aumentar sua segurança

Laterais e fundos de tela

Painéis de tela que isolam as estruturas para proteger a carga ou evitar a queda dos produtos armazenados ou que estes se misturem com os de outros níveis.

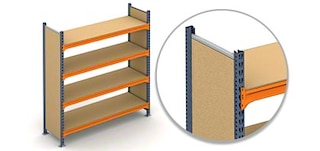

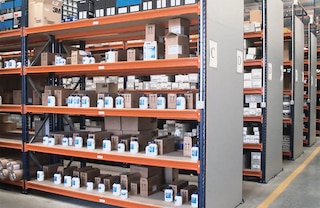

As laterais de madeira proporcionam um melhor acabamento à estrutura

Laterais de madeira

Painéis que impedem a queda dos produtos armazenados ou que se misturem com os de outro nível. Eles podem ser feitos de melamina e proporcionar um melhor acabamento à estrutura.

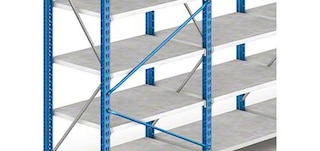

Os travamentos verticais são instalados no mini porta pallet M55 com painéis HM para reforçar sua estabilidade

Travamentos verticais

Perfis de tubo com extremidades moldadas que garantem a estabilidade longitudinal quando a estrutura é formada a partir de painéis HM.

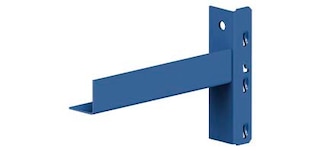

As longarinas HD reforçam a rigidez e a estabilidade das estruturas altas com painéis HM

Longarinas HD

Reforçam a rigidez e a estabilidade longitudinal das estruturas altas constituídas por painéis HM (sem longarinas). Além disso, podem aumentar a capacidade de carga dos painéis.

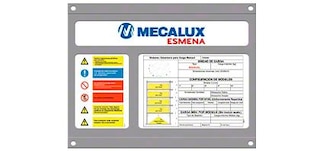

As etiquetas de identificação descrevem as características técnicas da prateleira mini porta pallet M55

Etiquetas de identificação

Identificam as características técnicas da instalação (peso máximo, altura, etc.). São colocadas em áreas visíveis das extremidades das estruturas.

Acessórios para mini porta pallet M55

Os mini porta paletes M55 da Mecalux podem ser equipados com diversos acessórios que reforçam sua versatilidade

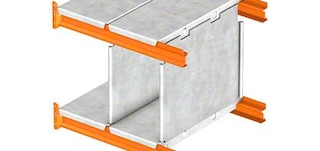

Os separadores para painéis galvanizados permitem criar compartimentos dentro do nível

Separadores de painéis galvanizados

Separadores verticais que são encaixados entre dois painéis do nível superior e dois do nível inferior para criar compartimentos dentro de um mesmo nível. Podem ser deslocados lateralmente para aumentar ou reduzir o espaço disponível.

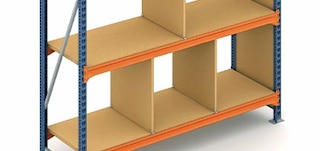

Os separadores de painéis de madeira são fixados com peças superiores e inferiores

Separadores de painéis de madeira

São instalados com duas peças superiores e duas inferiores que os fixam em seus respectivos painéis, permitindo criar compartimentos dentro de um mesmo nível.

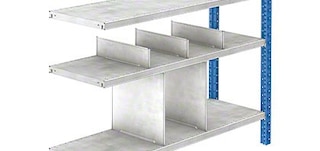

Os separadores de painéis HM podem ser fixados no painel superior e inferior ou apenas no inferior

Separadores de painéis HM

São encaixados nas ranhuras dos painéis e podem ser fixados no painel superior e inferior (dividem o nível em toda a sua altura) ou apenas na inferior.

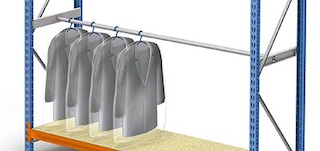

Os tubos para pendurar permitem armazenar produtos pendurados

Tubos para pendurar

Servem para armazenar produtos pendurados sem que estes ultrapassem o limite estabelecido pela profundidade do montante. Podem ser simples ou duplos.

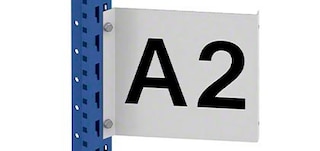

As bandeirolas de sinalização facilitam a identificação do mini porta palete M55

Bandeirolas de sinalização

Placas retangulares expostas nas extremidades das estruturas que servem para sua identificação com letras ou números.

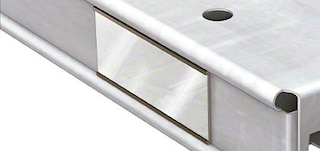

Os identificadores magnéticos indicam produtos e níveis

Identificadores magnéticos

Perfis magnéticos de plástico que se situam na parte frontal dos painéis HD para identificar produtos, níveis ou compartimentos formados nos níveis.

Catálogos

Catalog - 5 - Picking-m7 - pt_BR

Mini Porta Pallet (M55)

Sistema de armazenagem para cargas pesadas

Baixar
MS_Picking_BR2021.pdf

Manual de segurança no armazém

Funcionamento, utilização, verificação e manutenção de estruturas de carga manual

Baixar

Perguntas frequentes

O mini porta pallet é um sistema de armazenagem com acesso manual destinado a produtos de grande peso e/ou volume. Também pode ser utilizado com mercadoria de peso médio.

O peso máximo suportado pelo mini porta palete M55 varia em função das diferentes configurações (tipos de longarinas, tipos de prateleiras, etc.). As combinações de maior robustez podem atingir uma capacidade de carga máxima superior a 1.000 kg por nível. No entanto, também há configurações de mini porta pallet de 500 kg, 250 kg, etc.

O mini porta palete M55 para picking está disponível em uma série de combinações padrão que permitem atender a uma vasta gama de requisitos. As alturas dos mini porta pallet disponíveis variam entre 1 e 3 metros, os comprimentos se situam entre 1 e 2,7 metros e as profundidades entre 0,4 e 1,2 metros (embora seja possível obter maior profundidade com pilares adicionais ou colocando o dobro de montantes).

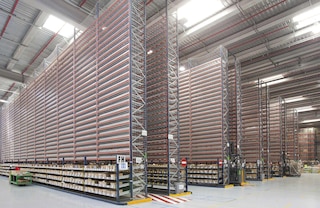

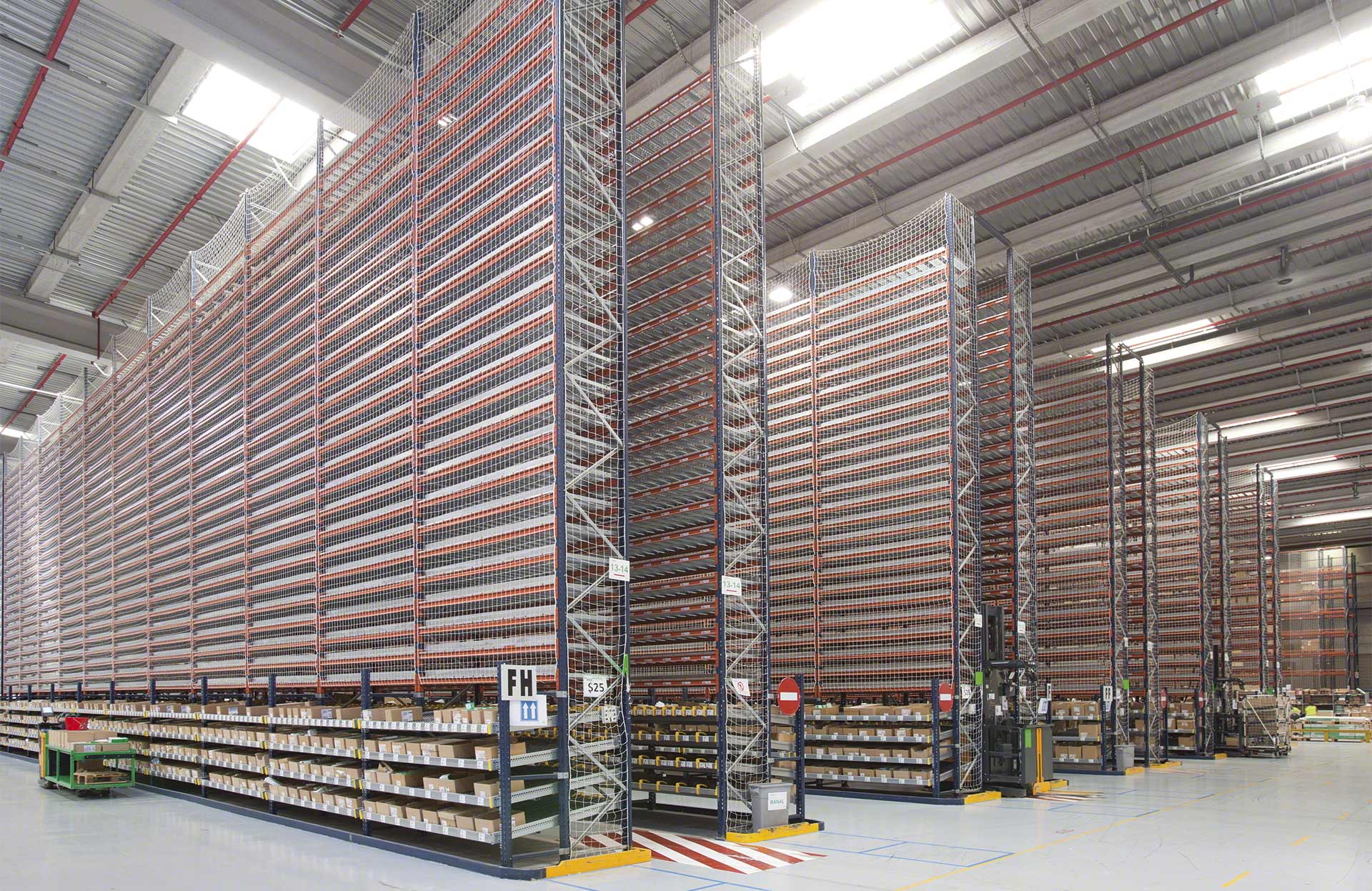

Sim. Os mini porta pallets M55 podem ser instalados em alturas de até 20 m. Nas instalações cuja altura não ultrapasse os 12 m, o acesso aos níveis superiores pode ser feito com máquinas selecionadoras de pedidos. Por outro lado, se a altura ultrapassar os 12 m, é necessário montar um sistema de corredores elevados para ter acesso aos níveis altos.

A prateleira mini porta pallet M55 é versátil e admite vários tipos de carga, desde peças pequenas, produtos soltos, caixas e embalagens até roupas penduradas, pneus e artigos volumosos ou de dimensões especiais.

Sim, graças às diferentes configurações disponíveis. O modelo de níveis constituídos apenas por longarinas, por exemplo, é adequado para artigos cilíndricos de grandes dimensões, como pneus e jantes. A integração de tubos, simples ou duplos, para pendurar na estrutura, permite o armazenamento de peças de roupa pendurada.

Os mini porta paletes M55 oferecem uma montagem rápida, fácil e segura. Em apenas alguns passos, a estrutura é totalmente montada e já pode começar a ser utilizada.

Sim. A altura das prateleiras do mini porta pallet M55 pode ser graduada a cada 50 mm, o que facilita a adaptação das localizações de cada nível ao tipo de mercadoria armazenada.

Sim. O mini porta palete M55 é uma solução de armazenamento 100% escalável cuja ampliação pode ser facilmente realizada através de módulos adicionais disponíveis nas diferentes dimensões padrão da estrutura.
