O 4-way shuttle para paletes

O 4-way shuttle, também conhecido como shuttle de 4 vias, 4 direções ou pallet shuttle quádruplo, representa uma das evoluções mais recentes dos sistemas automáticos de armazenamento para paletes. Essa tecnologia permite o deslocamento do veículo em todos os eixos do armazém: para frente, para trás, esquerda e direita (também verticalmente através de elevadores), maximizando o espaço e a agilidade operacional. Na Mecalux, tal avanço se materializa com o sistema Pallet Shuttle Automático 3D, uma solução inteligente e flexível para armazéns que exigem alta densidade, desempenho e escalabilidade.

Nesta postagem abordamos em que consiste essa tecnologia, como funciona e as vantagens que oferece para automatizar o armazenamento de paletes.

O que é um 'four way pallet shuttle'?

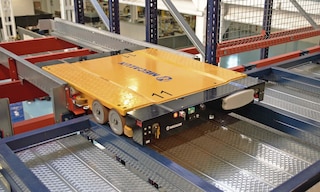

Um 4-way shuttle é um sistema de armazenamento automático projetado para transferir paletes de forma completamente autônoma em quatro direções ou sentidos: para a frente, para trás e de modo lateral para a esquerda e direita (quando entra em um canal para coletar/depositar um palete ou mudar de corredor). Além desses quatro movimentos, também pode deslocar-se verticalmente e mudar de nível através de elevadores. Sua capacidade de deslocamento em “4 direções” o diferencia de outros sistemas shuttle mais limitados em relação à mobilidade e versatilidade.

Esta solução foi desenvolvida para instalações que precisam de uma alta densidade de armazenamento e um elevado nível de automação. Alguns exemplos são as plataformas logísticas, fábricas ou câmaras de congelamento, onde a eficiência, a rapidez no movimento de cargas e o aproveitamento do espaço são fatores decisivos para o desempenho operacional.

Como funciona o '4-way shuttle'

O sistema é composto por shuttles inteligentes capazes de executar movimentos em quatro direções. Esses carros elétricos são coordenados por um sistema de gestão de frotas que permite um funcionamento autônomo e eficiente. Seus principais movimentos são:

• Movimentos em corredor. Os shuttles se deslocam de forma longitudinal no interior de cada corredor, de acordo com o sentido que corresponda para cada caso. Esse movimento lhes permite acessar diferentes canais de armazenamento e posicionar-se com precisão no ponto exato onde devem coletar ou depositar um palete.

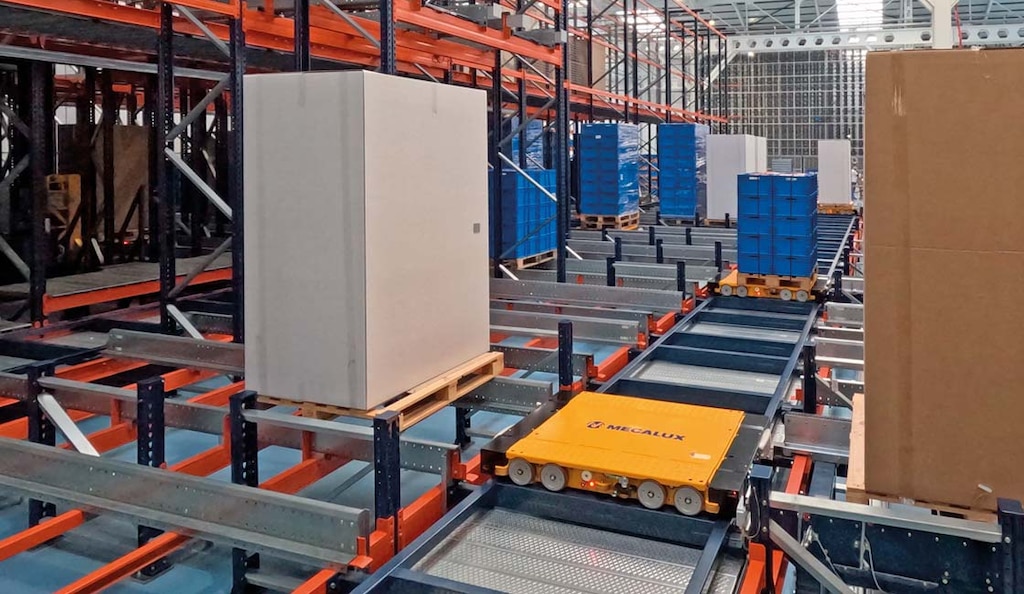

• Movimentos em canal. Uma vez no corredor correspondente, os shuttles se deslocam lateralmente para entrar nos canais de armazenamento e assim transportar os paletes até a localização atribuída (ou coletar outros). Para mudar de corredor, são utilizados canais de passagem (se o carro levar um palete) ou os canais de armazenamento (se o carro se mover sem carga).
• Mudança de nível. Os elevadores transportam os shuttles entre os diferentes níveis do armazém, otimizando o espaço e tornando possível operar em instalações de grande altura.

Todo esse processo é coordenado através de um sistema de gestão de frotas que planeja os movimentos, atribui as tarefas e gerencia a recarga de energia, seja em pontos fixos ou em movimento.

O software que comanda o sistema '4-way shuttle'

O sistema Pallet Shuttle Automático 3D da Mecalux combina hardware avançado com um conjunto de soluções digitais que coordenam todos os movimentos do armazém de forma eficaz e segura. Os principais níveis de software que o comandam:

• WMS. O sistema de gerenciamento de armazéns Easy WMS gerencia o estoque, as localizações e os fluxos logísticos. Estabelece comunicação com o ERP e com os sistemas de execução para coordenar toda a operação.
• Sistema de gestão de frotas. Envia ordens para cada carro visando executar os movimentos de mercadoria e controlar suas posições dentro do armazém.
• WES. O sistema de execução de armazéns prioriza e organiza as tarefas de acordo com a carga de trabalho, otimizando os recursos disponíveis e garantindo um fluxo contínuo.
• WCS. O sistema de controle de armazém executa as ordens do WES, controlando o funcionamento dos shuttles, elevadores e transportadores com precisão.

Diferenças entre um '4-way shuttle' e outros sistemas shuttle

A maior diferença entre um shuttle de 4 direções e outros sistemas shuttle de paletes está em sua mobilidade e autonomia operacional.

Graças à sua mobilidade multidirecional, o shuttle de 4 sentidos não precisa ser transportado por empilhadeiras ou pontes, permitindo obter uma dinâmica mais ágil e totalmente automatizada.

O '4-way shuttle' da Mecalux

O sistema Pallet Shuttle Automático 3D da Mecalux é uma solução de armazenagem automática do tipo four way shuttle, com carros capazes de se deslocar em inúmeros sentidos dentro de um sistema de estantes compactas. Com essa tecnologia se atinge uma automação total e uma alta densidade de armazenamento, reduzindo o tempo de manuseio da mercadoria e otimizando o espaço disponível.

O sistema 3D de paletes combina shuttles multidirecionais, elevadores e um WMS que coordena todos os movimentos. O resultado é um fluxo contínuo, seguro e eficiente de entrada e saída de paletes, totalmente adaptado às necessidades de cada instalação.

Entre suas vantagens destacam-se:

• Alta densidade de armazenamento. Ao operar em estruturas de estantes compactas, o sistema aproveita ao máximo cada metro cúbico disponível, eliminando corredores desnecessários e permitindo um maior número de localizações por metro quadrado.

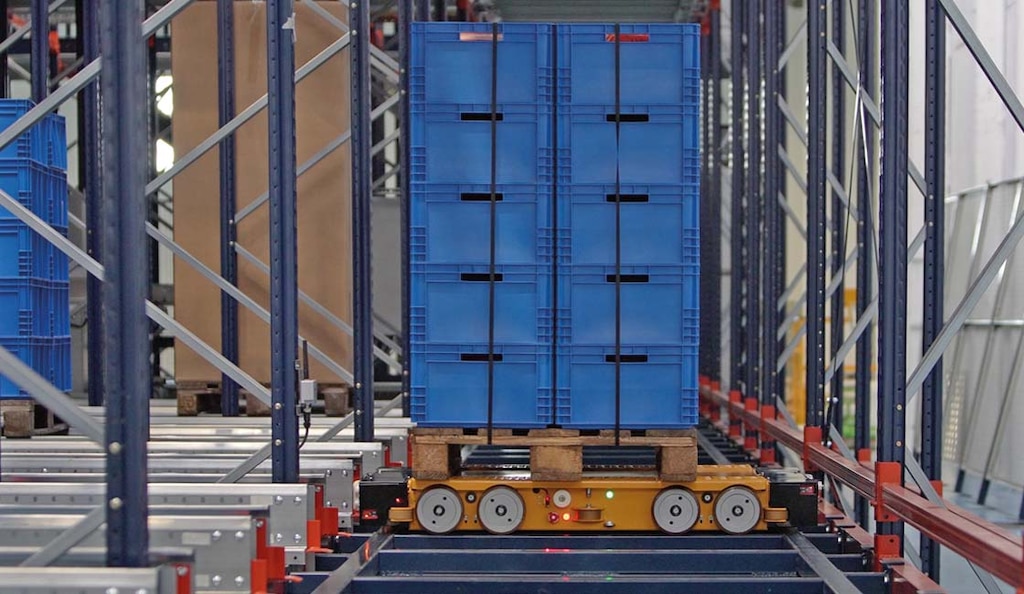

• Robotização integral. O APS 3D automatiza grande parte do gerenciamento dos paletes no armazém. Portanto, dessa forma, se reduz o risco de erros, melhora a rastreabilidade e diminui a dependência de operações manuais.
• Sistema modular e escalável. Sua arquitetura permite ampliar a capacidade em função do crescimento do negócio, agregando novas lançadeiras, elevadores ou níveis de estantes sem necessidade de interromper a atividade.
• Operação a frio e congelamento. Projetado para ambientes exigentes, o sistema APS 3D da Mecalux é compatível com temperaturas negativas, o que o torna uma solução ideal para setores como o da alimentação e bebidas ou farmacêutico e químico.

Armazéns com sistema '4-way shuttle'

Os sistemas 4 way shuttle como o Pallet Shuttle Automático 3D da Mecalux são especialmente eficazes em ambientes industriais e logísticos, por exemplo, em armazéns que exigem uma alta densidade de armazenamento e, ao mesmo tempo, uma elevada rotatividade de paletes e tempo de resposta reduzidos. O movimento simultâneo de vários carros por nível e corredor permite gerenciar entradas e saídas de mercadoria com grande dinamismo. Também é muito recomendável em espaços de difícil acesso ou em ambientes sob condições extremas, como câmaras de congelamento.

Um exemplo prático da aplicação do sistema APS 3D é o novo armazém automático da Clavo Food Factory em Tordesilhas (Espanha), onde são gerenciados milhares de paletes de produto congelado de modo totalmente automático.

Essa empresa de alimentação optou pela tecnologia da Mecalux para maximizar o aproveitamento do espaço no ambiente de congelamento e absorver seu volume de produção anual de 14.000 toneladas de produtos congelados e refrigerados. A automação completa melhora a rastreabilidade de produto, reduz erros e garante uma alta disponibilidade operacional 24/7, inclusive em condições de até -25 °C.

O salto para a automação inteligente

O 4-way shuttle, ou seja, o shuttle de 4 vias, representa uma das soluções mais avançadas em armazéns automáticos de alta densidade. A Mecalux desenvolveu essa tecnologia no âmbito de sua solução Pallet Shuttle Automático 3D, projetada para oferecer flexibilidade, rapidez e alto desempenho nos ambientes mais exigentes.

Nossa equipe de engenheiros e consultores analisa cada projeto de forma personalizada para propor a solução que melhor se adapta às suas necessidades. Caso esteja pensando em automatizar seu armazém, entre em contato conosco, um consultor da Mecalux irá acompanhá-lo em todo o processo: do layout e engenharia até a instalação e serviço pós-venda.
