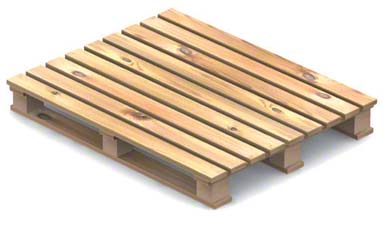

Paletes de madeira

Os paletes de madeira são os de uso mais generalizado e são construídos, principalmente, em cinco modelos descritos a seguir. Posto que a medida mais utilizada é a do palete europeu ou europalete (1.200x800 mm) também existem outras medidas habituais como os pallets de 1.200x1.000 mm, conhecidos como palete PBR ou palete brasilero, e os de 1.200x1.200 mm. Segundo o tipo de carga, especialmente no setor da distribuição de produtos de grande consumo, também é frequente o uso de pallets de madeira de 800x600 mm, chamados de meio palete, uma vez que suas medidas são a metade das de um europalete.



Paletes de madeira tipo 1: os mais utilizados

Este é o modelo mais utilizado e é o único válido para ser usado indistintamente em todos os sistemas de armazenagem, com a condição de que sua base (os suportes inferiores sobre os quais se dispõe a plataforma plana onde a carga é colocada) se apoie perpendicularmente nas longarinas das estantes, nos trilhos de apoio ou nos caminhos de roletes:

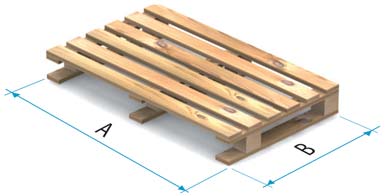

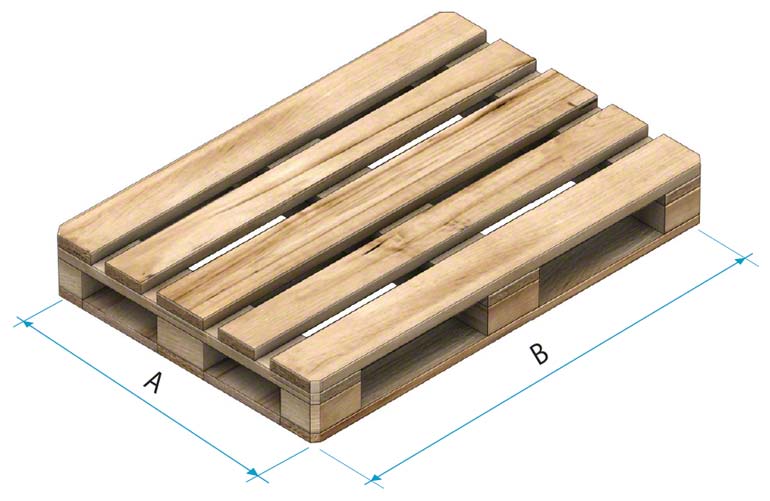

Palete de madeira tipo 1



Comprimento (B) Fundo (A)
1200 800
1000
1200

Dimensões nominais em milímetros (mm)



Características

  • Todos os tipos de empilhadeira ou dispositivos de transporte de pallets podem manipulá-los sem dificuldades.
  • Os paletes são ótimos para serem usados em armazéns automáticos.
  • A única precaução necessária, ao serem utilizados, é que tenham a qualidade adequada.
  • Há uma norma europeia que especifica como devem ser fabricados. Os que seguem este critério são denominados europaletes.
  • Nem todos os paletes de 800x1.200 mm são europaletes. Eles são identificados mediante um anagrama circular com as letras EUR em seu interior.
  •  Os pallets de 1.000x1.200 mm e de 1.200x1.200 mm, fabricados com os critérios e a qualidade do europalete, são denominados “tipo europalete”. No Brasil o palete mais comumente utilizado é o Tipo 1  de 1.000x1.200  mm denominado PBR1.



Manipulação

A manipulação correta dos pallets



  • Deve ser manipulado, conforme cada caso específico, pelo lado que possibilite sua movimentação (conforme a imagem superior):
    • Lado A: armazenagem em estante convencional, por gravidade e em push-back de roletes.
    • Lado B: armazenagem em estantes compactas, push-back de carros e Pallet Shuttle. Em estantes convencionais é são necessários travessas para paletes.



Paletes de madeira tipo 2: muito populares em outros países

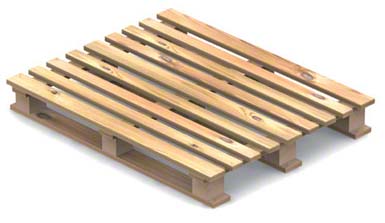

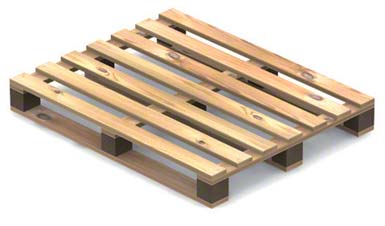

Pallet de madeira tipo 2





Comprimento (B) Fundo (A)

1200

800
1000
1200

Dimensões nominais em milímetros (mm)

Características

  • Sua utilização está bastante generalizada em alguns países, principalmente nas medidas de 1.000x1.200 mm.
  • Podem ser armazenados em estantes convencionais, compactas, push-back de carros e Pallet Shuttle.
  • Podem apresentar problemas em sistemas por gravidade e em push-back de roletes.
  • Não são os mais adequados para serem utilizados em transelevadores ou empilhadeira bilateral, a não ser que sejam levantados pela parte inferior.
  • Não podem ser manipulados com transpaleteiras.
  • Não são os mais apropriados para uso com transportadores automáticos de roletes; no lugar destes é aconselhável utilizar transportadores automáticos de correntes.



Paletes de madeira tipo 3 e 4: para outras formas de armazenamento

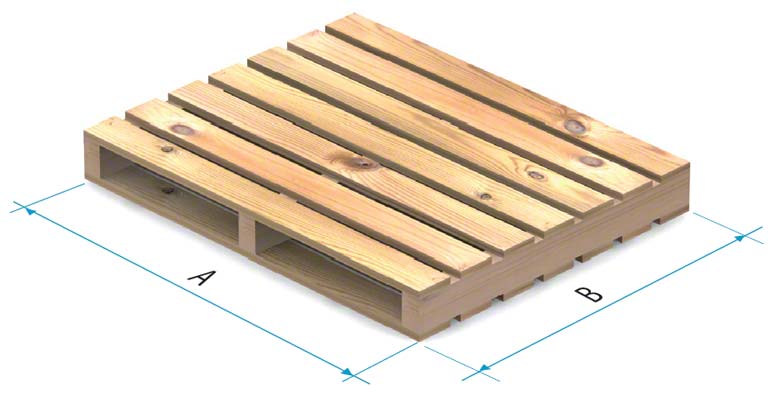

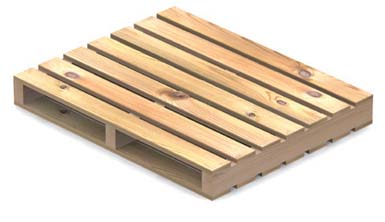

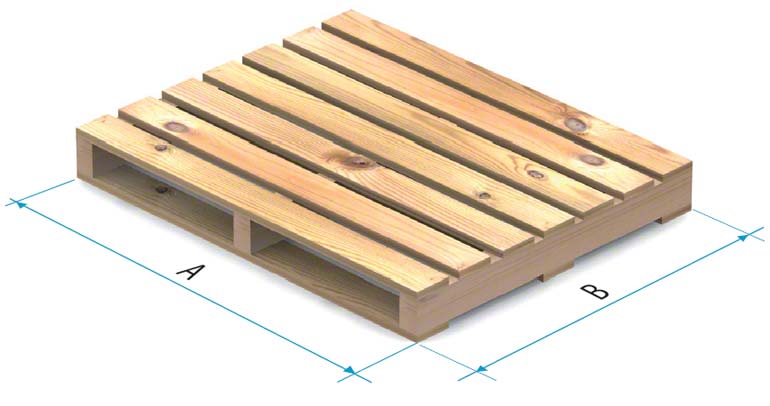

Palete de madeira tipo 3

Palete tipo 3



Tipo 3
Comprimento (B) Fundo (A)
1200 1000
1200

Dimensões nominais em milímetros (mm)

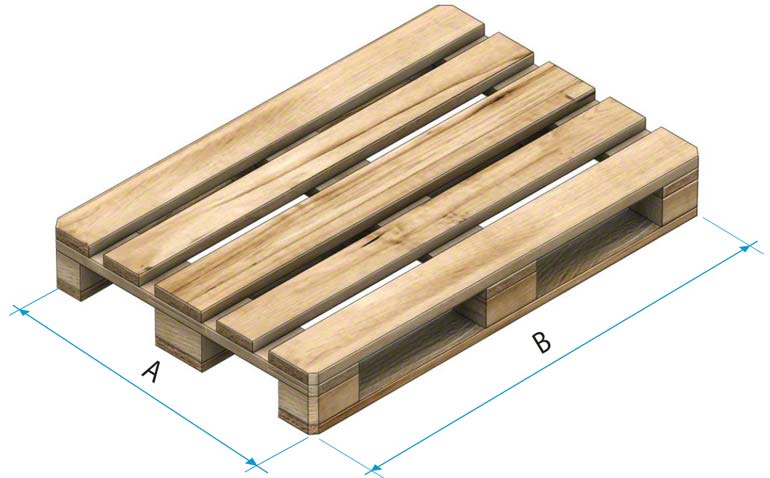

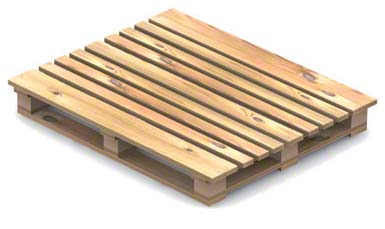

Palete de madeira tipo 4

Palete tipo 4



Tipo 4
Comprimento (B) Fondo (A)
1200 1000
1200

Dimensões nominais em milímetros (mm)



Características

  • Tanto os paletes tipo 3 como os tipo 4 podem ser usados para armazenagem em estantes compactas e convencionais, push-back de carros e Pallet Shuttle
  • Não são utilizáveis em sistemas com gravidade, nem em push-back de roletes.
  • Quando armazenados sobre estantes convencionais, é preciso ter cuidado com as margens, pois pode acontecer duas situações que são completamente inaceitáveis, pois representam um risco para a segurança e a integridade da instalação ou da carga.



Manipulação

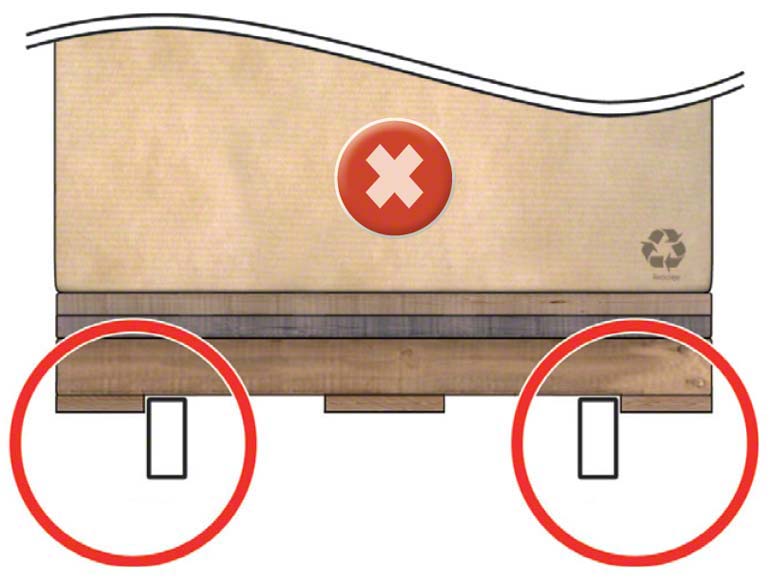

O pallet de mandeira praticamente não se apoia sobre a longarina, portanto, pode cair.

O palete praticamente não se apoia sobre a longarina, portanto, pode cair

A longarina fica muito junto da tábua inferior e da empilhadeira e, ao apanhar o palete, pode empurrá-lo e deformar a longarina

A longarina fica muito junto da tábua inferior e da empilhadeira e, ao apanhar o palete, pode empurrá-lo e deformar a longarina

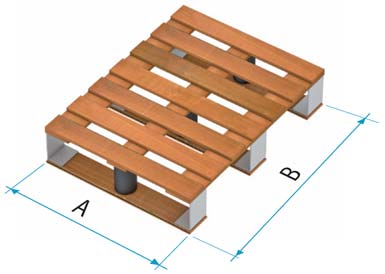

Paletes de madeira tipo 5A e 5B: os "meio paletes"



palltte de madeira tipo 5A

Palete tipo 5A



Tipo 5A
Comprimento (B) Fundo (A)
800 600

Dimensões nominais em milímetros (mm)



Palete tipo 5B

Pallet tipo 5B





Tipo 5B
Comprimento (B) Fundo (A)
600 800

Dimensões nominais em milímetros (mm)



Características

  • Estas plataformas também são denominadas meios paletes, pois suas medidas correspondem à metade das medidas de um palete de 1.200x800 mm.
  • São paletes muito usados no setor da distribuição para produtos de grande consumo, uma vez que facilitam trabalhar com as quantidades mais apropriadas para sua comercialização.
  • Graças ao seu tamanho, são ideais para sua manipulação nos pontos de venda (como, por exemplo, os supermercados).
  • Para armazená-los em estantes convencionais, é necessário colocar travessas ou uma superfície de apoio sobre as longarinas.
  • Só o palete 5A pode ser armazenado em estantes dinâmicas, embora com algumas restrições.



Manipulação

  • Para os demais usos, eles devem ser colocados em pares sobre europaletes normais de 1.200x800 mm (quando são utilizados dessa forma, estes paletes inferiores são denominados paletes escravos).
  • Todos os tipos de empilhadeira podem manipulá-los sem restrições, embora seja necessário ter a precaução de considerar as medidas dos garfos.
  • Os transportadores automáticos devem ser específicos para que estes paletes possam ser montados, exceto se forem utilizados com paletes escravos. Ou então, devem ter mais roletes do que os transportadores automáticos convencionais, ou disporem de quatro correntes.



Outros pallets

Os cinco tipos de pallets de madeira anteriores são os mais utilizados, mas não são os únicos. Existem diferentes normas através das quais foram estabelecidos os padrões para construí-los com dimensões, formas, tipos de madeira, pregos, etc. de forma a poderem ser usados em âmbito internacional.

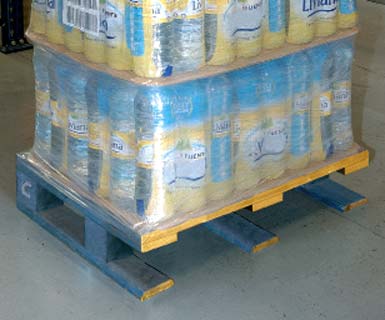

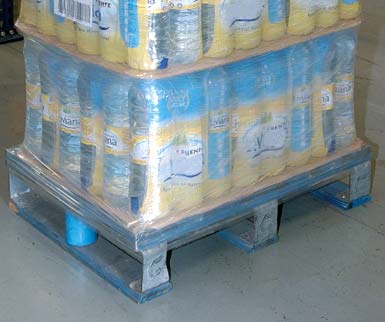

De fato, o europalete é fruto desta normatização. Mas, fora desse padrão, é possível encontrar outros pallets, como os da ilustração mais abaixo, que embora possam ter umas medidas externas similares às do europalete, não são fabricados com os mesmos critérios e, portanto, sua resistência pode não ser a adequada nem a esperada.

No mercado está disponível uma grande variedade de suportes diferentes do tipo 1, 2 e 3 (tanto em relação às suas medidas como à sua construção). Todos eles apresentam dificuldades na armazenagem sobre estantes ou no momento de manipulação por alguns dispositivos de transporte, o que exige tratamentos específicos e a colocação de peças complementares nas estantes.

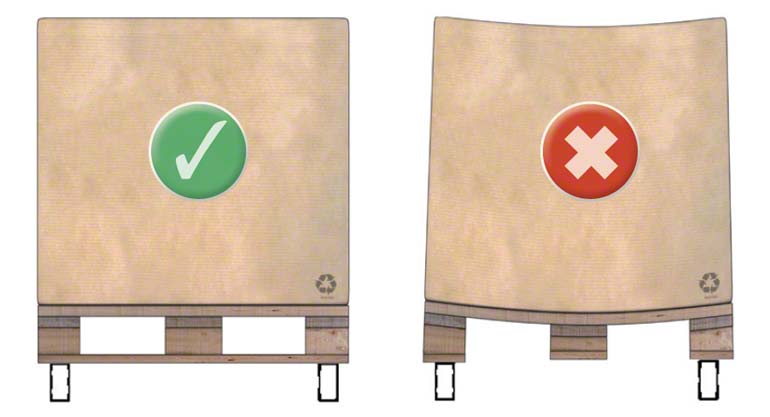

É necessário ter cuidado especialmente com as plataformas denominadas de um só uso ou paletes descartáveis, pois ainda que tenham as medidas normatizadas, a espessura e a qualidade de sua madeira não os tornam aptos para serem armazenados diretamente em estantes.

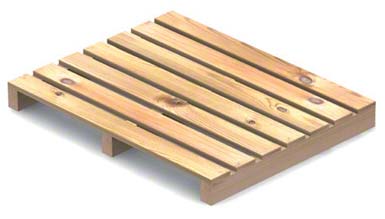

Aqui representamos alguns paletes que podem causar dificuldades:

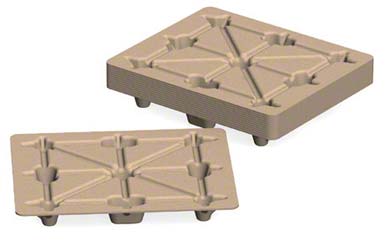

Madeira prensada

Madeira prensada

Duas entradas, dupla face, reversível

Duas entradas, dupla face, reversível


Quatro entradas, dupla face, reversível

Quatro entradas, dupla face, reversível

Quatro entradas, dupla face, (um único uso)

Quatro entradas, dupla face, (um único uso)



Duas entradas, dupla face

Duas entradas, dupla face

Quatro entradas, dupla face

Quatro entradas, dupla face


Duas entradas, face única

Duas entradas, face única

Quatro entradas, dupla face, reversível

Quatro entradas, dupla face, reversível
