Tabela de carga da empilhadeira: como utilizá-la?

A tabela de carga da empilhadeira é um elemento essencial nas operações de um armazém. Ao contrário do que normalmente se pensa, a capacidade de elevação das empilhadeiras não é fixa em todas as situações, pois varia de acordo com a altura em a mercadoria esteja ou de sua posição. Compreender quais fatores influenciam essa operação ajuda a prevenir acidentes e a melhorar a produtividade das instalações logísticas.

Esse artigo explica os conceitos essenciais para interpretar corretamente a tabela de carga, assim como sua aplicação no dia a dia do armazém.

O que é a tabela de carga da empilhadeira?

A tabela de carga da empilhadeira é uma representação gráfica de sua capacidade máxima com base em variáveis como a altura em que a mercadoria é elevada ou a posição do palete sobre os garfos. Uma máquina suporta diferentes pesos de acordo com as condições de trabalho.

As cargas são apresentadas em forma de tabela e estão localizadas na placa de capacidades e em um lugar visível da empilhadeira. Seu objetivo é que as pessoas do armazém saibam quais são os limites de carga do equipamento e ajam em conformidade.

Apesar das distâncias, a tabela de carga da empilhadeira assemelha-se às placas de características das estantes, que incluem informações como o peso máximo suportado por cada nível de armazenamento. Ambos os elementos servem como uma referência para identificar rapidamente qual é a capacidade de carga máxima que permite operar de forma segura.

O que indica a placa de carga de uma empilhadeira?

A placa de carga de uma empilhadeira indica a altura de elevação e a posição da mercadoria em relação ao mastro. Geralmente é apresentada como uma tabela com valores predefinidos.

Os valores na placa estão organizados em dois parâmetros: o eixo Y (vertical) indica a altura de elevação e o eixo X (horizontal) reflete o centro de gravidade da carga. Quanto maiores forem a altura e a distância da carga em relação ao mastro, menor será o peso manuseado pela empilhadeira. Se o palete ultrapassar os garfos, seu centro de gravidade ficará mais distante e, portanto, menor será a capacidade da máquina de manuseá-la com segurança.

As informações da tabela de carga estão diretamente relacionadas ao triângulo de estabilidade. Esse conceito ajuda a entender como o equilíbrio da empilhadeira se comporta durante a elevação graças a seus três pontos de apoio (duas rodas dianteiras e o eixo traseiro). O triangulo representa a área onde o centro de gravidade da máquina deve permanecer para manter a estabilidade durante seu funcionamento. À medida que a carga é elevada ou deslocada para o exterior dos garfos, este centro de gravidade muda e, se ultrapassar os limites do triângulo de estabilidade, aumenta o risco de capotamento.

Como interpretar a tabela de carga?

Interpretar a tabela de carga da empilhadeira implica saber quais fatores condicionam os pesos máximos suportados por cada equipamento.

Capacidade de elevação nominal e capacidade residual

A capacidade nominal é o valor máximo indicado pelo fabricante em condições específicas de trabalho. No entanto, a capacidade residual corresponde à capacidade de carga real da empilhadeira dependendo da altura e da posição da carga.

Centro de gravidade da carga

É o ponto teórico onde se concentra a maior parte do peso da carga. Sua posição é determinante para a estabilidade da empilhadeira: quanto mais distante estiver do mastro, maior será o risco de perda de equilíbrio. Isso ocorre quando a mercadoria ultrapassa os garfos ou não está distribuída de forma homogênea no palete.

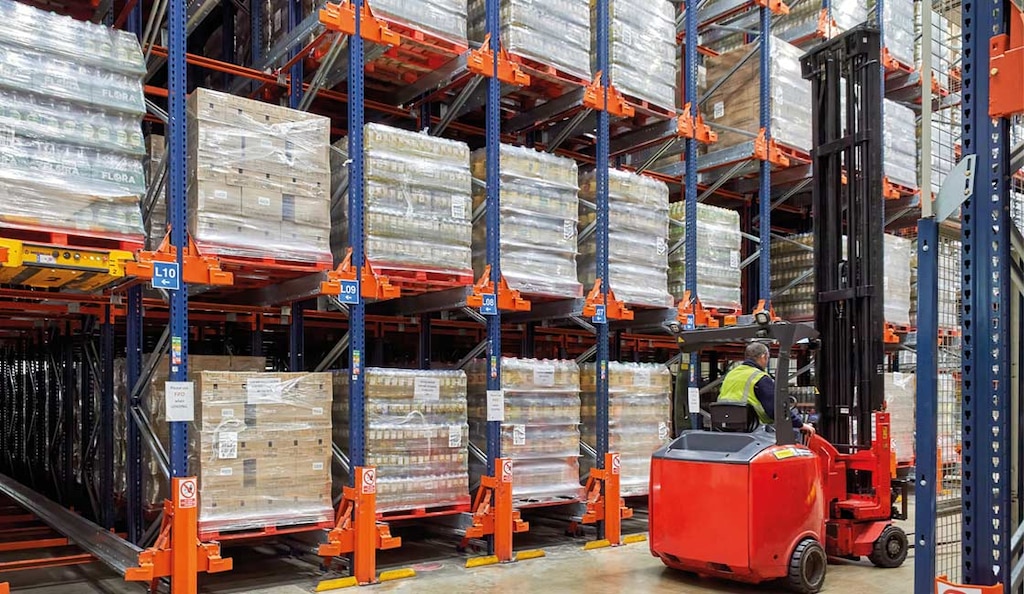

Altura de elevação

É a distância de elevação da mercadoria. A capacidade de carga diminui conforme aumenta a altura de elevação. Isso significa que uma carga que pode ser movimentada sem problemas em alturas baixas pode ter sua estabilidade comprometida se ultrapassar seus limites de segurança e atingir alturas consideráveis.

Exemplo de uso da placa de cargas de uma empilhadeira

A seguir, mostramos um exemplo de tabela de carga, geralmente incluída nas placas das empilhadeiras:

A tabela é organizada em dois eixos:

• Filas. É a altura de elevação em milímetros (em metros seria de 6,49 m e 3,70 m).
• Colunas. Mostram a distância entre o mastro e o centro de gravidade da carga, ou seja, quanto a carga ultrapassa os garfos (em metros: 0,5 m e 0,6 m).

Cada célula indica o peso máximo para cada combinação. Por exemplo, para uma altura de 6,49 m e um centro de gravidade de 0,5 m, o peso máximo permitido é de 1.525 kg. O centro de gravidade situa-se geralmente no centro do palete se a carga for homogênea. Se os valores não corresponderem exatamente aos valores da tabela, toma-se como referência o caso mais desfavorável, ou seja, o valor que implique uma menor capacidade de carga para garantir a margem de segurança.

Vamos imaginar que se queira elevar um palete de 1.500 kg. Para saber se pode ser manuseado com segurança, primeiro é necessário verificar sua posição sobre os garfos.

• Se o centro de gravidade estiver a 0,5 m, a carga pode ser elevada tanto a 6,49 m quanto a 3,70 m, pois em ambos os casos a capacidade máxima (1.525 kg e 1.725 kg, respectivamente) é superior ao peso do palete.
• Se o centro de gravidade estiver a 0,6 m, a carga não pode ser elevada até 6,49 m, pois nessas condições a capacidade máxima é de 1.425 kg, inferior ao peso do palete. No entanto, pode ser elevada até 3,70 m, onde a capacidade máxima atinge 1.550 kg.

O exemplo mostra como a movimentação de uma mesma carga pode ser segura ou não dependendo de sua posição sobre os garfos e da altura de elevação. Na operação diária, a verificação da placa de segurança das empilhadeiras é realizada de forma rotineira, especialmente quando se trabalha em altura. A placa atua como um guia visual que ajuda a evitar manobras que poderiam comprometer a estabilidade.

A segurança no uso de empilhadeiras no armazém

A tabela de carga das empilhadeiras é um elemento de referência que a equipe do armazém deve conhecer. No entanto, não é a única medida para garantir o máximo desempenho da instalação logística. A segurança na utilização das empilhadeiras depende também de outras boas práticas, tais como realizar verificações prévias, usar sempre o cinto de segurança, não transportar pessoas e respeitar os limites de velocidade.

As empresas também costumam recorrer a outras soluções para reduzir riscos nas operações. Uma delas é o sistema de gerenciamento de armazém que registra o peso dos paletes ao chegar à instalação. Por exemplo, o Easy WMS da Mecalux considera essas informações relacionando-as com a capacidade das máquinas e as localizações disponíveis para evitar manusear produtos que ultrapassem os limites estabelecidos.

Nos armazéns, a mercadoria recebida costuma estar adequada às condições da instalação e à capacidade dos equipamentos disponíveis. Mesmo assim, como medida adicional de segurança, muitas empilhadeiras incorporam sistemas de pesagem integrados que permitem verificar o peso da carga em tempo real. Dessa forma, a pessoa que dirige pode verificar se a mercadoria se ajusta aos limites estabelecidos.

A segurança no armazém também pode ser reforçada através da automação parcial de certos processos. Por exemplo, substituindo estantes compactas drive-in, que exigem que as empilhadeiras entrem no interior dos canais de armazenamento, por sistemas como o Pallet Shuttle, que incorpora um carro motorizado autônomo que se desloca no interior da estante compacta para depositar e extrair os paletes, de modo que as empilhadeiras não entrem na estrutura de armazenamento.

Outra forma relativamente simples de melhorar a segurança é substituir as empilhadeiras por transelevadores trilaterais automáticos, especialmente se a empresa já opera em corredores estreitos com empilhadeiras trilaterais. Esse tipo de máquinas executa os movimentos de carga e descarga com total autonomia, sem intervenção humana. A solução pode ser implantada como passo prévio a uma robotização completa do armazém, reduzindo erros e otimizando o desempenho das instalações logísticas. Isso é possível através de soluções para armazéns automáticos como o Pallet Shuttle Automático 3D, transportadores ou os AMR, entre outras.

Além da tabela que permite realizar uma operação segura

A tabela de carga da empilhadeira é uma ferramenta que tem a finalidade de garantir o manuseio seguro das mercadorias dentro do armazém. Sua eficácia depende de uma correta interpretação e de sua aplicação em cada manobra: saber a influência de fatores como a altura de elevação ou a posição para tomar decisões mais acertadas e prevenir riscos. A tabela deve ser complementada com o treinamento do pessoal, uso de tecnologia e implementação de soluções que minimizem a intervenção manual. Tudo isso contribui para criar ambientes de trabalho bem adaptados às exigências atuais da logística.
