A empilhadeira retrátil

A empilhadeira retrátil é uma máquina elétrica que realiza o deslocamento e as manobras de giro e elevação retraindo o mastro. Portanto, se deslocam para o centro de gravidade da máquina.

Graças a essa característica, são mais vantajosas que as empilhadeiras contrabalançadas, pois podem trabalhar em corredores de manobra mais estreitos (± 2.700 mm livres) e têm um melhor desempenho.

Por outro lado, embora os mastros e os garfos sejam similares aos das contrabalançadas, para deixar ou apanhar o palete da estante, a máquina se posiciona centralizada de frente para a unidade de carga e o mastro se desloca para o exterior, o que facilita as manobras. Há empilhadeiras que podem levantar a carga acima de 10 m, sendo possível colocar dispositivos de ajuda para facilitar as manobras nos níveis mais altos.

Por causa de todas estas vantagens, atualmente são as máquinas mais usadas para trabalhar dentro dos armazéns.



As empilhadeiras retráteis são as mais usadas para trabalhar dentro dos armazéns.

As empilhadeiras retráteis são as mais usadas para trabalhar dentro dos armazéns.

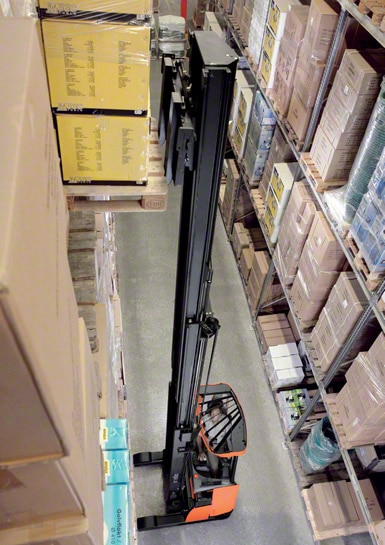

Algumas empilhadeiras podem levantar a carga acima de 10 metros.

Algumas empilhadeiras podem levantar a carga acima de 10 metros

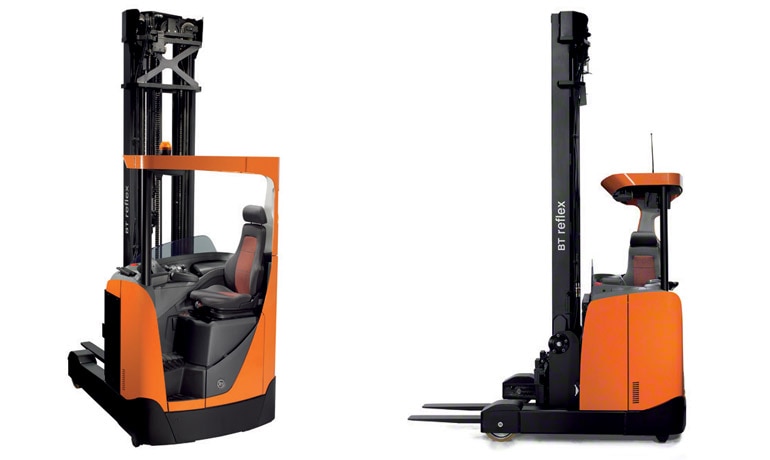

Detalhe de empilhadeiras retráteis

Detalhe de empilhadeiras retráteis. Imagens cedidas pela Toyota



As empilhadeiras retráteis dispõem de patolas inferiores onde se alojam as rodas dianteiras. Os paletes de 1.000 x 1.200 mm, apanhados pelo lado de 1.000 mm, encaixam-se entre ambas as patolas, portanto não é preciso perder altura nas estantes.

Empilhadeira retrátil com o palete dentro do chassi

Empilhadeira retrátil com o palete dentro do chassi



Quando os paletes são mais largos ou manipulados pelo lado mais comprido, os deslocamentos devem ser feitos com os paletes colocados por cima das rodas. Isso faz com que seja necessário providenciar corredores mais largos, para não perder capacidade nas estantes ou, em vez disso, aumentar as margens entre a parte superior do palete disposto sobre o chão e a primeira longarina da estante (para evitar choques contra ele), perdendo-se, portanto, um pouco de altura no espaço de alocação. Todos estes fatores devem ser considerados ao projetar o armazém.

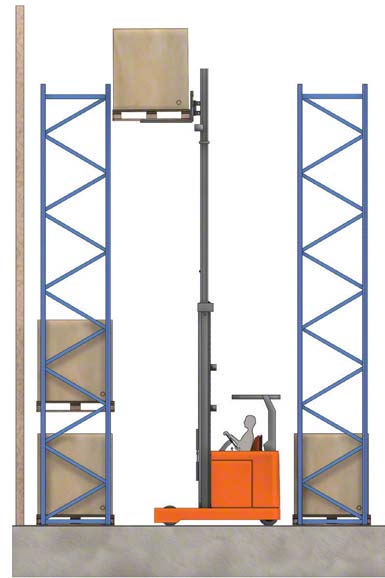

Carretilla retráctil con palet sobre el chasis

Empilhadeira retrátil com o palete sobre o chassi

1. Altura do chassi + 200 mm.

2. Altura do chassi.

3. Primeiro nível de carga.

4. Margem mínima de 50 mm.

5. Altura do palete + altura do chassi + 100 mm de margem mínimo.



Há uma versão de empilhadeiras retráteis onde o mastro fica fixo (não se retrai) e são os garfos que se estendem até a posição de coleta ou alocação, graças a um sistema parecido a um pantógrafo.

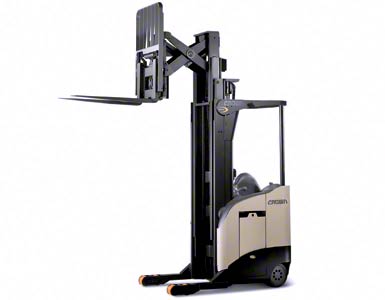

Nesta empilhadeira são os garfos que se retraem. Imagem cedida pela Crown

Nesta empilhadeira são os garfos que se retraem. Imagem cedida pela Crown



Embora sua presença nos armazéns seja menos frequente, também é uma opção válida e seu uso é similar ao das empilhadeiras de mastro retrátil.

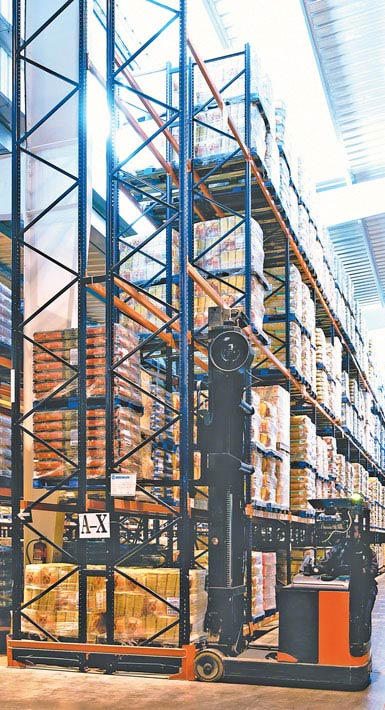

Imagem de uma empilhadeira retrátil de dupla profundidade utilizada em um armazém de produtos alimentícios de grande consumo

Imagem de uma empilhadeira retrátil de dupla profundidade utilizada em um armazém de produtos alimentícios de grande consumo

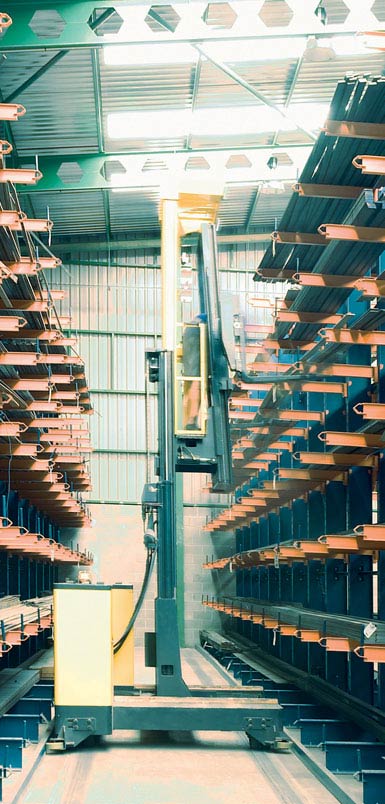

Imagen de  una carretilla retráctil de carga lateral en un  almacén  de perfiles metálicos.

Imagem de uma empilhadeira retrátil de carga lateral em um armazém de perfis metálicos


Empilhadeiras retráteis de dupla profundidade

No mercado há disponíveis máquinas retráteis capazes de trabalhar em estantes de fundo duplo. Além de contar com um mastro deslocável, estes modelos incorporam garfos que também se deslocam, o que possibilita o acesso ao palete de dupla profundidade.

Com as empilhadeiras retráteis de fundo duplo é possível conseguir um aumento importante da capacidade de armazenagem.

Como inconvenientes podemos citar que seu uso faz perder acessibilidade e que são equipamentos limitados quanto à carga que podem manusear e à altura de elevação que podem alcançar.



Empilhadeiras retráteis de carga lateral

São uma evolução das empilhadeiras retráteis convencionais nas quais foi habilitado um sistema através do qual as rodas podem girar 90°. Com isso, consegue-se deslocamentos laterais e frontais.Embora elas possam manipular paletes, são ideais para cargas longas como, por exemplo, paletes ou volumes de grandes dimensões, perfis, tubos, etc.

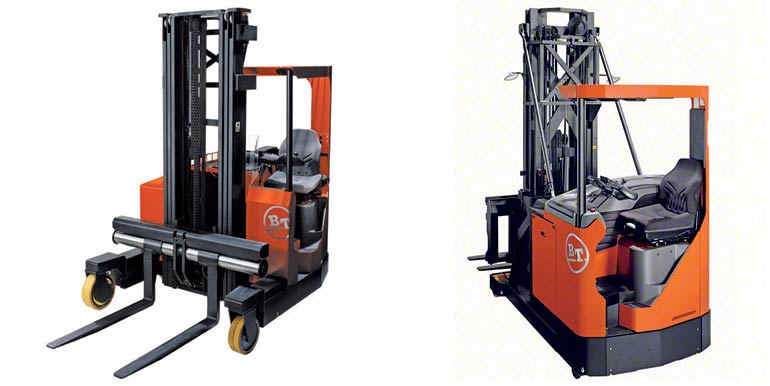

Empilhadeiras retráteis de carga lateral

Empilhadeiras retráteis de carga lateral (Imagens cedidas pela Toyota)
