As múltiplas partes de uma estante tornam a instalação segura e a carga acessível

Componentes de uma estante: além de montantes e longarinas

03 fev 2022

Uma estante é formada por inúmeros componentes que formam sua estrutura e garantem o armazenamento da carga. Neste artigo veremos quais são os principais e sua função. Tomaremos como referência uma estante de paletização convencional devido à sua extensa variedade de componentes. No entanto, elementos estruturais como as longarinas, os montantes ou as travessas estão presentes em qualquer estante metálica.

Em uma estante industrial os componentes podem estar divididos entre elementos de fixação (colunas, longarinas ou montantes) e acessórios. Esses acessórios, por sua vez, podem ser classificados entre os que adaptam a estrutura à carga (prateleiras especiais, suportes para tambores) ou os que reforçam sua segurança (telas antiqueda, sistemas de bloqueio…) e os da instalação (placas de nivelamento, porta-etiquetas…). O seguinte gráfico ilustra de forma global os componentes que formam cada parte de uma estante. Mais abaixo, explicamos detalhadamente cada um desses componentes.

Os diferentes elementos de uma estante industrial garantem sua segurança, sua estabilidade e capacidade de carga
Os diferentes elementos de uma estante industrial garantem sua segurança, sua estabilidade e capacidade de carga

Componentes básicos de uma estante industrial

Os principais componentes de uma estante metálica são:

Colunas

Componentes metálicos que formam a estrutura vertical do montante da estante. Existem inúmeros modelos de colunas que se adaptam a diferentes tipos de cargas, pesos e tamanhos. Cada uma das colunas possui um pé de montante para fixar a estrutura ao solo do armazém.

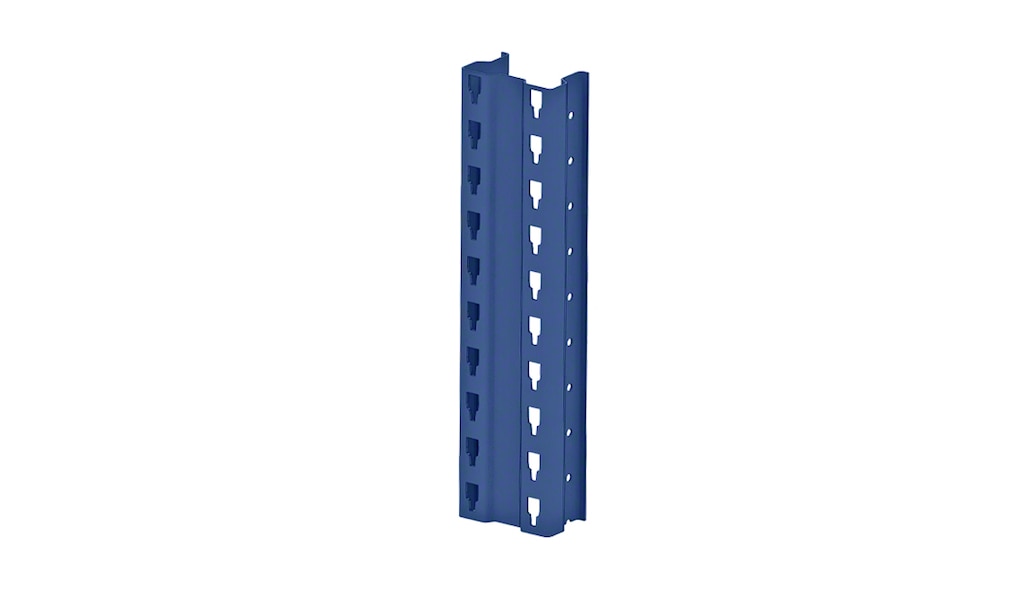

As colunas são as peças metálicas que formam o suporte vertical de um montante
As colunas são as peças metálicas que formam o suporte vertical de um montante

Diagonais

Perfis metálicos que unem em diagonal as colunas para constituir a estrutura de um montante. As diagonais reforçam a capacidade de carga das colunas e, portanto, garantem a estabilidade da estante metálica.

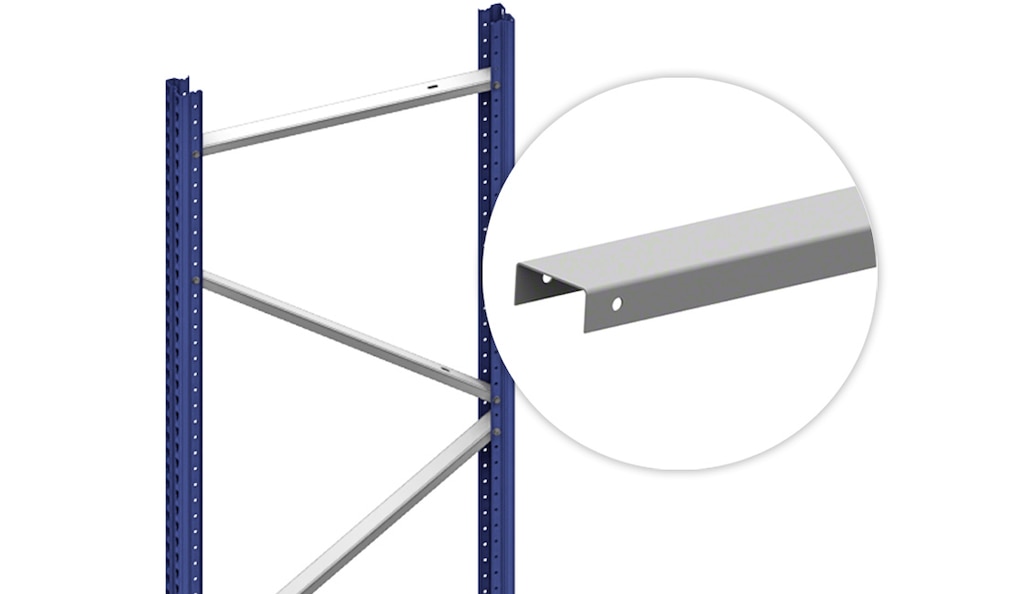

As diagonais são perfis que se unem às colunas para criar a estrutura do montante
As diagonais são perfis que se unem às colunas para criar a estrutura do montante

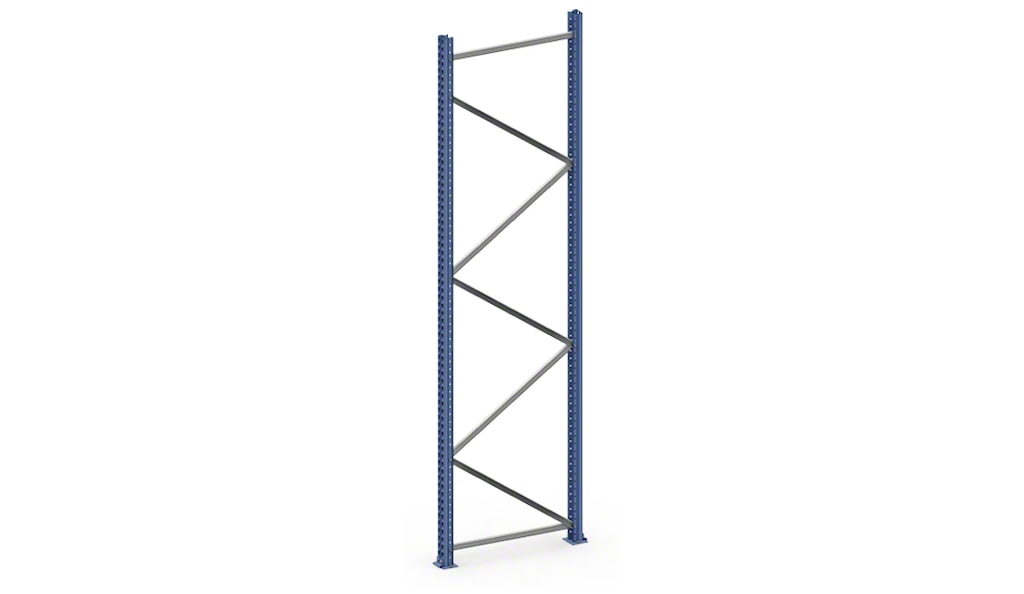

Montantes

Estrutura metálica de suporte vertical da estante composta por duas colunas além de elementos diagonais, pés e acessórios correspondentes.

Os montantes são os componentes que garantem a verticalidade das estantes metálicas
Os montantes são os componentes que garantem a verticalidade das estantes metálicas

Longarinas

Perfis metálicos horizontais que são fixados diretamente nos montantes. Neles são depositados os paletes ou apoiadas as prateleiras onde a mercadoria é armazenada. Em instalações com carga paletizada, pode ser incluído adicionalmente um batente de palete para evitar que a mercadoria possa cair da estrutura.

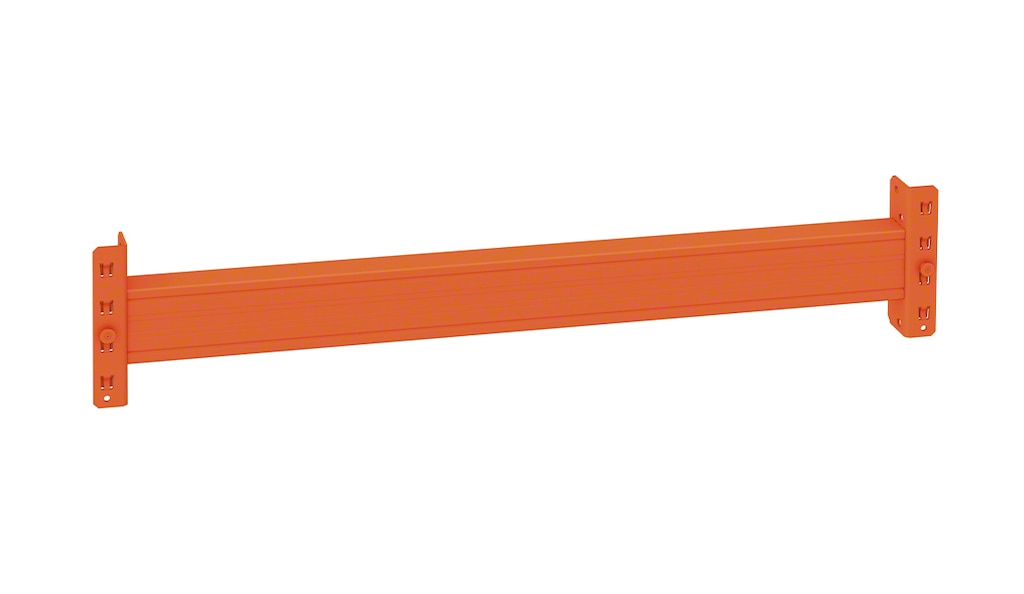

As longarinas são o componente da estante responsável pelo travamento horizontal da estrutura
As longarinas são o componente da estante responsável pelo travamento horizontal da estrutura

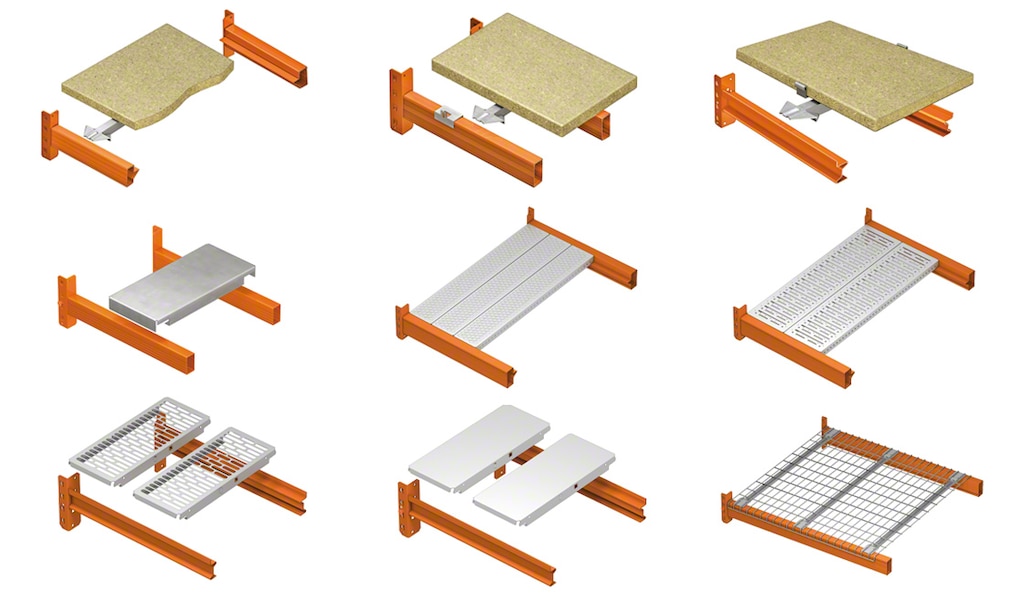

Prateleiras

As prateleiras são componentes da estante que se apoiam nas longarinas para armazenar a carga. Os painéis podem ser aramados, de madeira ou metálico galvanizado de acordo com o tipo de mercadoria.

As prateleiras são os componentes onde a mercadoria é depositada
As prateleiras são os componentes onde a mercadoria é depositada

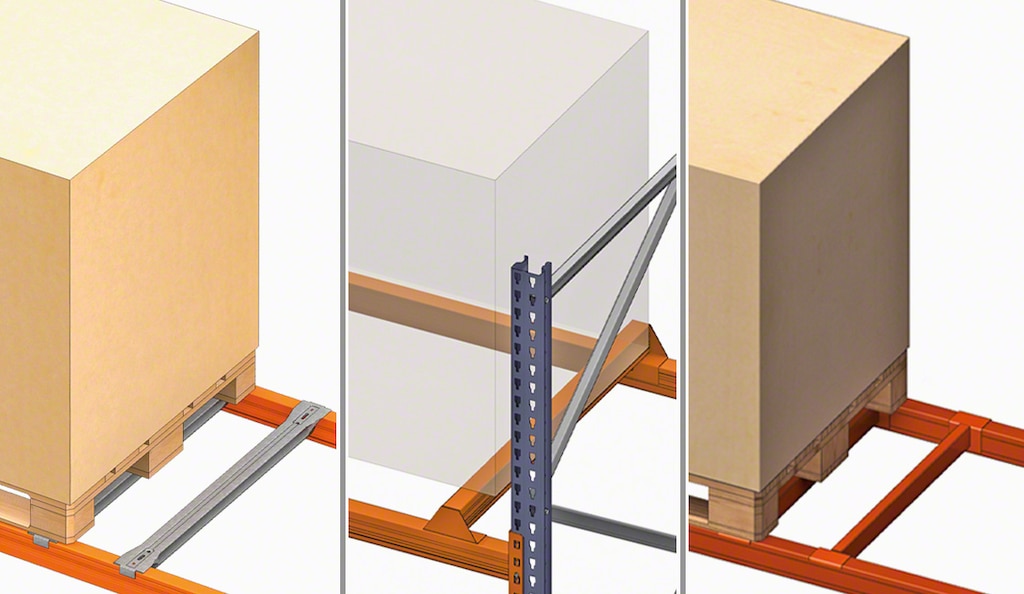

Travessas

Perfis metálicos posicionados perpendicularmente à longarina para reforçar a estabilidade da mercadoria. Esse componente da estante facilita o armazenamento dos europaletes pelo lado largo e evita eventuais quedas de paletes caso uma guia ou toco quebre.

As travessas são elementos que se unem à longarina para garantir a estabilidade da mercadoria quando se opera com paletes pelo lado largo
As travessas são elementos que se unem à longarina para garantir a estabilidade da mercadoria quando se opera com paletes pelo lado largo

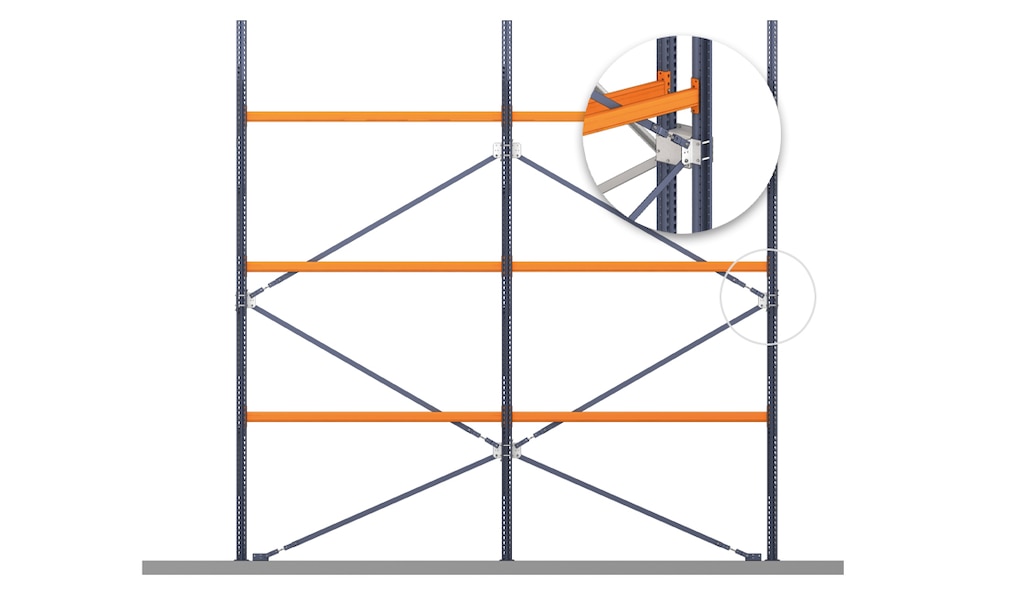

Atirantados ou travamentos

Trata-se de perfis metálicos que são colocados nos montantes para reforçar a capacidade de carga da estante. Cada perfil possui um tensor que lhe confere a rigidez necessária.

Os atirantados ou travamentos são perfis metálicos que são colocados nos montantes para reforçar a estrutura
Os atirantados ou travamentos são perfis metálicos que são colocados nos montantes para reforçar a estrutura

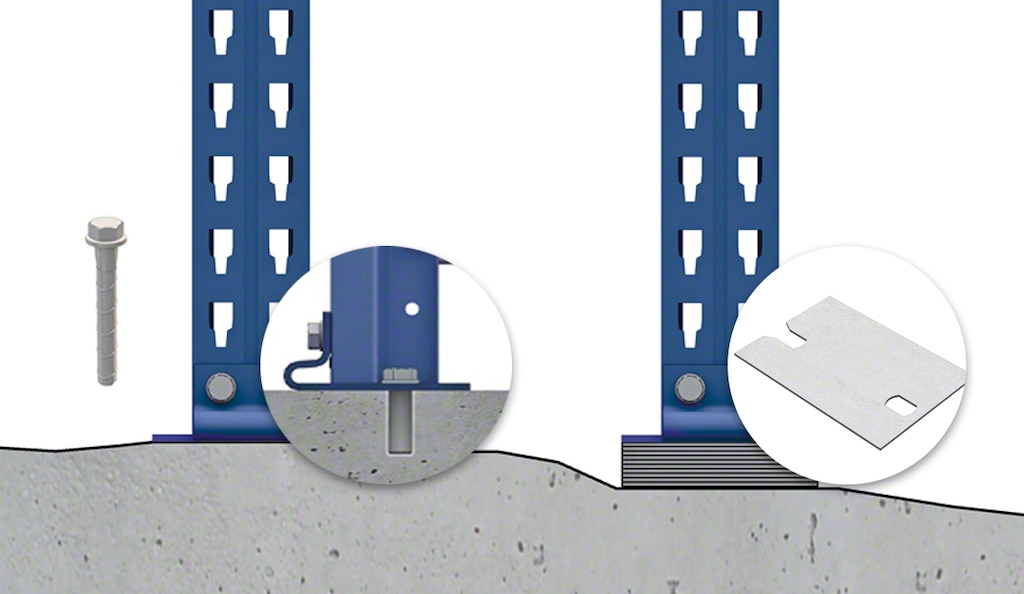

Placas de nivelamento

As colunas que são colocadas nos pavimentos irregulares podem ter placas de nivelamento, um componente metálico que garante que a estante mantenha seu centro de gravidade.

Com as placas de nivelamento a estante fica perfeitamente alinhada ao piso do armazém
Com as placas de nivelamento a estante fica perfeitamente alinhada ao piso do armazém

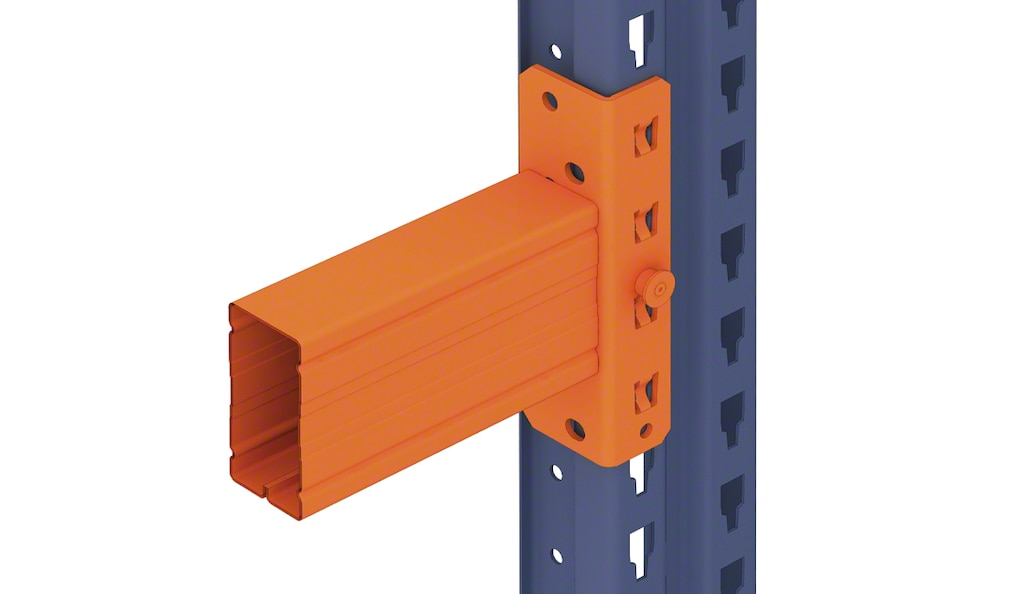

Sistema de bloqueio

A trava de segurança entre a coluna e a longarina possui um sistema de bloqueio que impede que a longarina possa ser extraída acidentalmente. Ao estar integrado no próprio grampo, é impossível extraí-lo sem desmontar a longarina, o que reforça a segurança de toda a estrutura.

O sistema de travamento impede que a longarina se solte da coluna
O sistema de travamento impede que a longarina se solte da coluna

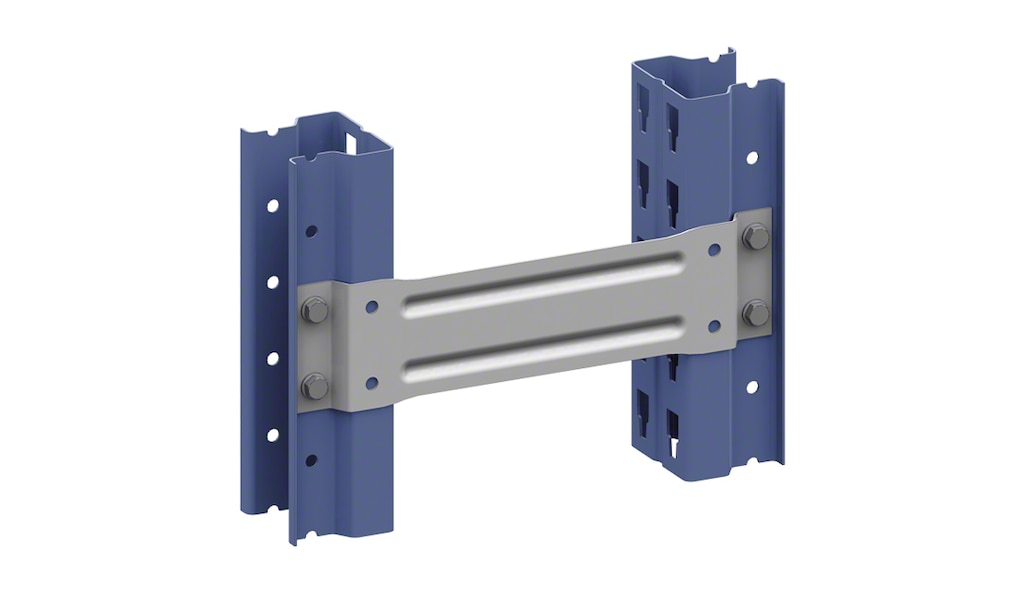

Distanciador

Também conhecido como união entre montantes, este componente de aço une duas colunas de diferentes módulos de estantes.

O distanciador é um perfil metálico que une duas colunas de diferentes montantes para criar um módulo de estantes
O distanciador é um perfil metálico que une duas colunas de diferentes montantes para criar um módulo de estantes

Tipos de prateleira

Quando se armazenam paletes, não há prateleiras, pois a mercadoria se apoia diretamente nas longarinas. No entanto, quando a mercadoria for de outro tipo, utiliza-se prateleiras para depositá-la. Em uma estante convencional podem ser instalados diferentes tipos de prateleira dependendo do tipo de mercadoria que vai ser armazenada:

Prateleiras galvanizadas

Prateleiras que encaixam diretamente nas longarinas sem necessidade de incorporar qualquer elemento de fixação adicional à instalação. São adequadas para armazenar mercadoria de grandes dimensões devido à sua elevada capacidade de carga.

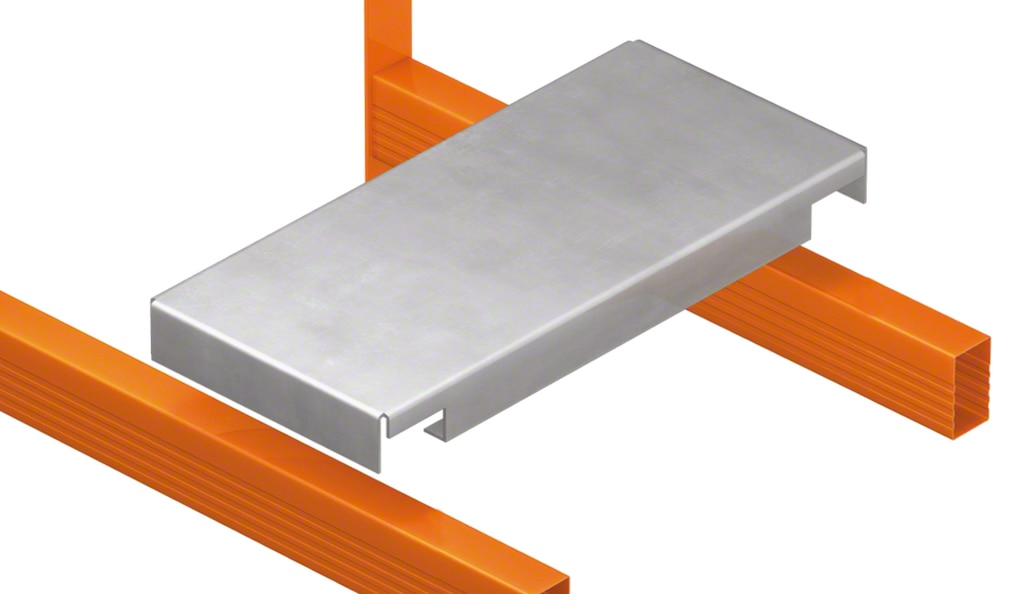

Os painéis galvanizados são adequados para armazenar cargas pesadas
Os painéis galvanizados são adequados para armazenar cargas pesadas

Prateleiras metálicas

Encaixadas diretamente em cada nível da estante, esses painéis servem normalmente para fazer picking em diferentes níveis. Esse tipo de prateleira está disponível em várias versões (ranhurada, nervurada ou perfurada) dependendo da necessidade de circulação de ar do produto armazenado.

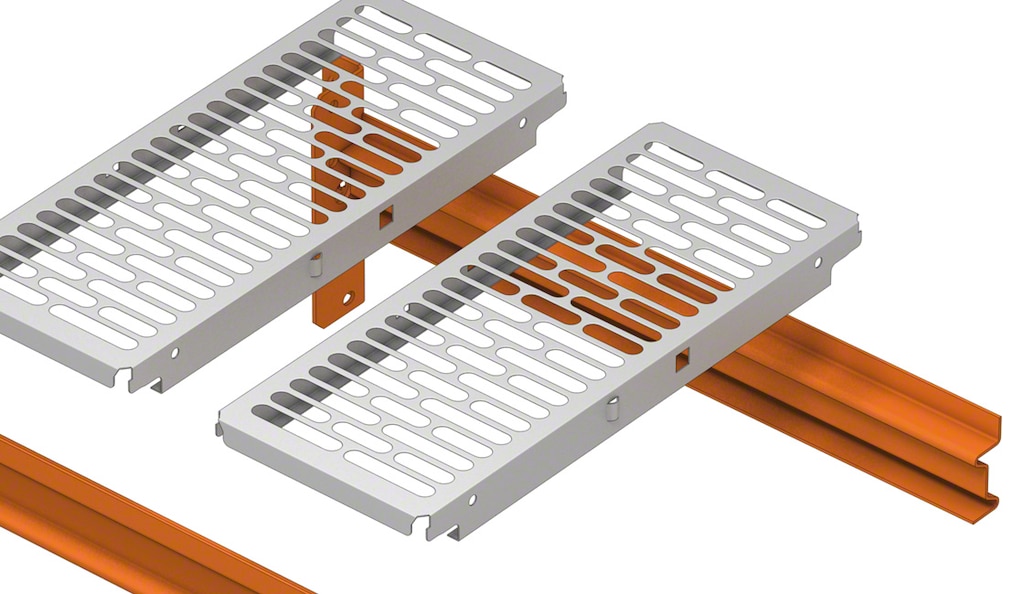

As prateleiras metálicas são perfeitas para fazer picking em diferentes níveis
As prateleiras metálicas são perfeitas para fazer picking em diferentes níveis

Prateleiras aramadas

Painéis formados por uma tela eletrossoldada que, apoiados nas travessas, reforçam a rigidificação da estrutura. Garante que os sprinklers automáticos funcionem com eficiência ao permitir a circulação da água através da estante.

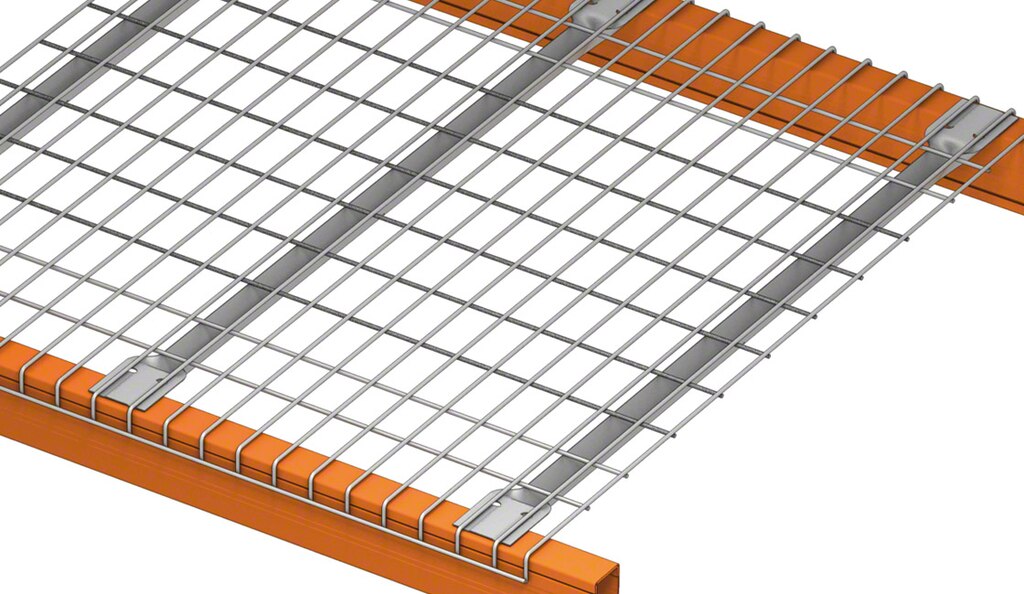

As prateleiras aramadas garantem a circulação da água dentro da prateleira em caso de incêndio
As prateleiras aramadas garantem a circulação da água dentro da prateleira em caso de incêndio

Prateleiras de madeira aglomerada

As prateleiras de madeira aglomerada são perfeitas para armazenar qualquer tipo de carga. Em função do tamanho e do peso da mercadoria, podem ser adicionadas travessas de madeira para reforçar a capacidade de carga da instalação.

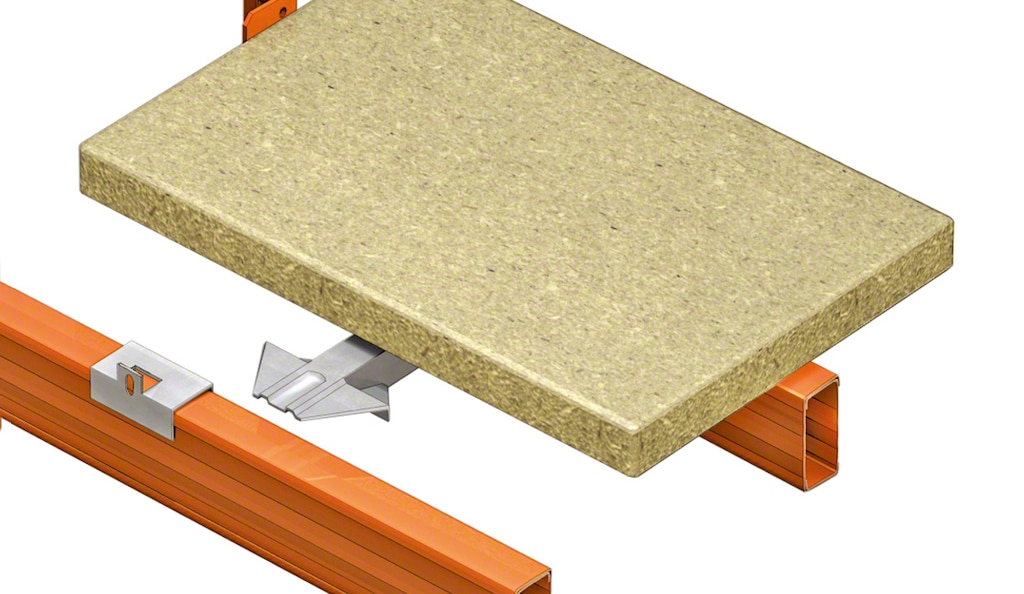

As prateleiras de madeira aglomerada são adequadas para armazenar qualquer tipo de carga
As prateleiras de madeira aglomerada são adequadas para armazenar qualquer tipo de carga

Acessórios de segurança em uma prateleira

Entre os elementos de uma estante também se destaca uma série de acessórios projetados para reforçar a segurança da mercadoria, da instalação ou, inclusive, do operador. Esses são os acessórios de segurança mais habituais:

Sistemas de proteção

As estantes metálicas incorporam proteções para evitar danos estruturais quando ocorrem impactos acidentais. Os elementos de segurança são:

  • Proteções laterais nas extremidades dos montantes, onde são mais prováveis os golpes.
  • Proteção de coluna e montante para evitar danos na estrutura quando operam empilhadeiras na instalação.
  • Proteções de canto formadas por uma chapa dobrada que protege as colunas externos quando não é possível localizar diretamente as proteções de coluna.
  • Reforços de coluna, úteis quando não for necessária a proteção da coluna na base, mas sim a uma determinada altura.

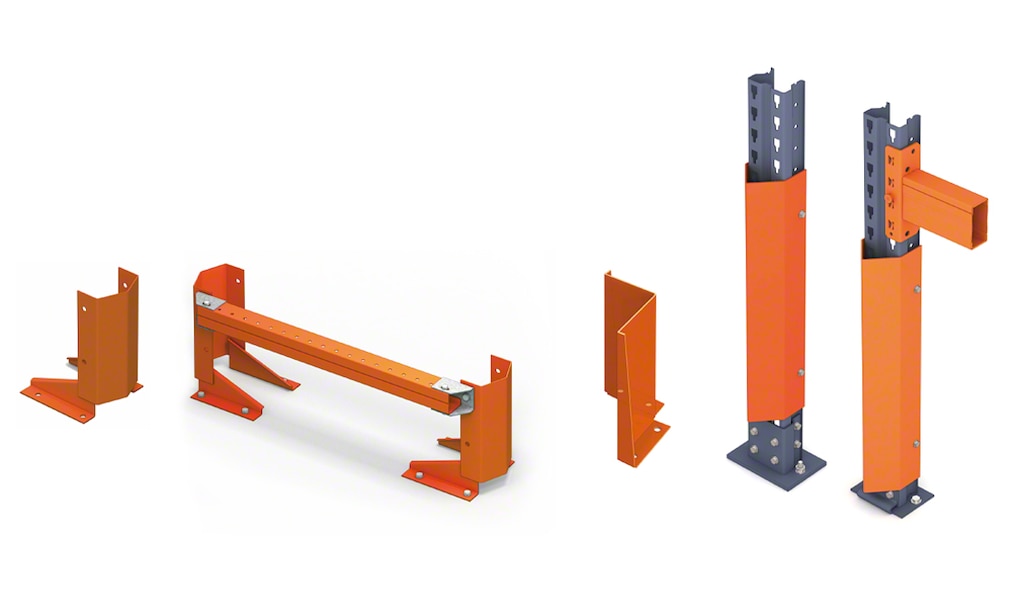

Os elementos estruturais da estante podem incorporar proteções que garantam sua integridade em caso de golpes
Os elementos estruturais da estante podem incorporar proteções que garantam sua integridade em caso de golpes

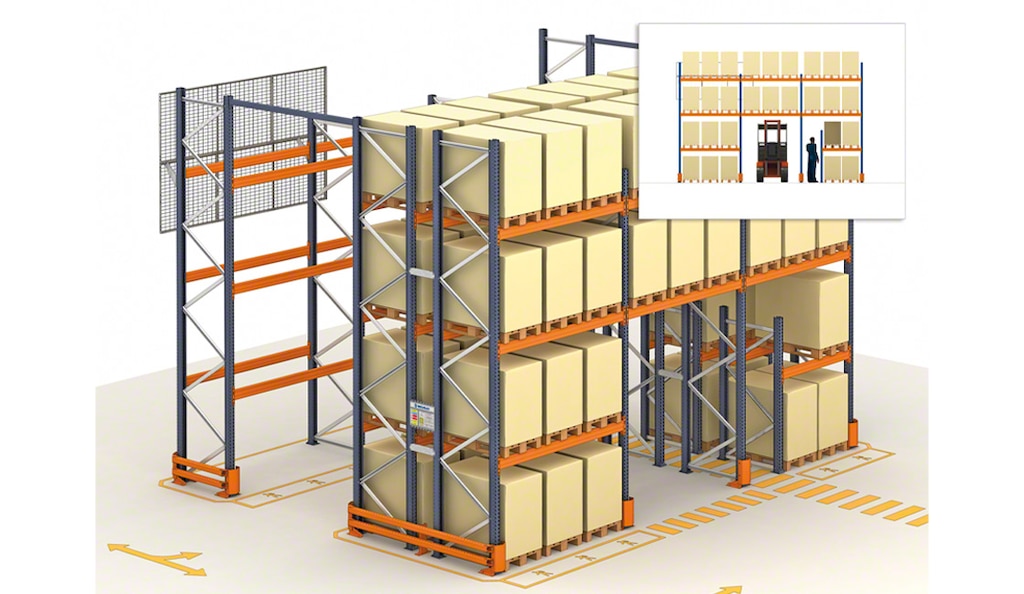

Tela de proteção

Elemento de segurança que é instalado na parte posterior da estante para evitar a queda acidental de mercadoria.

As telas de proteção são localizadas na parte posterior das estantes para evitar o desmoronamento da mercadoria
As telas de proteção são localizadas na parte posterior das estantes para evitar o desmoronamento da mercadoria

Adaptadores para cargas irregulares

As estantes metálicas possuem acessórios para adaptar a estrutura ao armazenamento de qualquer tipo de carga irregular. Esses são os mais relevantes:

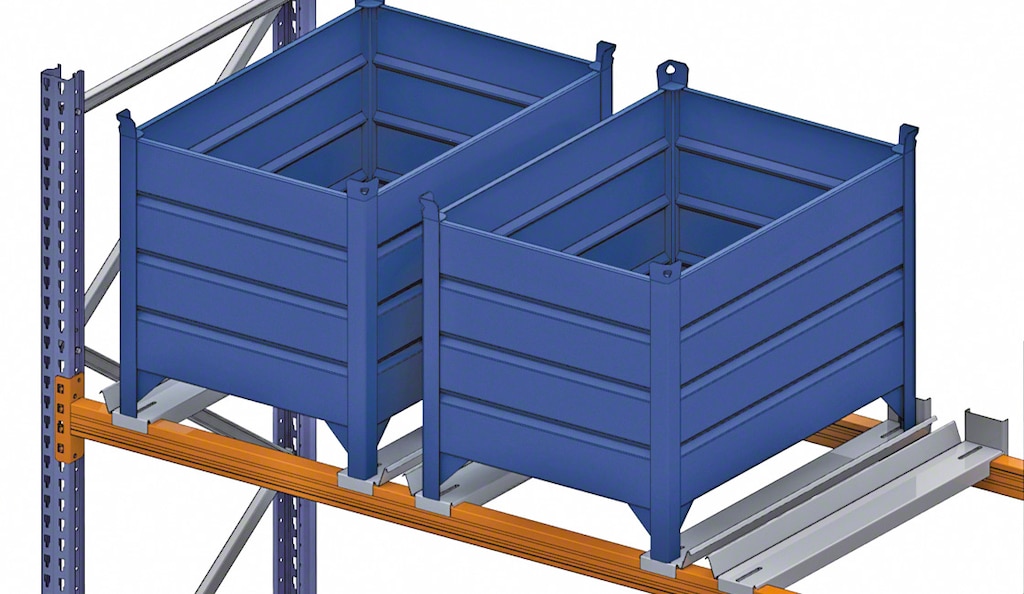

Suporte de contêiner

Peça metálica semelhante a uma travessa que se situa perpendicularmente sobre as longarinas quando os contêineres são armazenados. Para garantir a fixação da carga, são utilizados dois suportes por contêiner, um à esquerda e o outro à direita da unidade de carga.

O suporte de contêiner é um perfil metálico que é colocado para garantir a segurança do contêiner armazenado
O suporte de contêiner é um perfil metálico que é colocado para garantir a segurança do contêiner armazenado

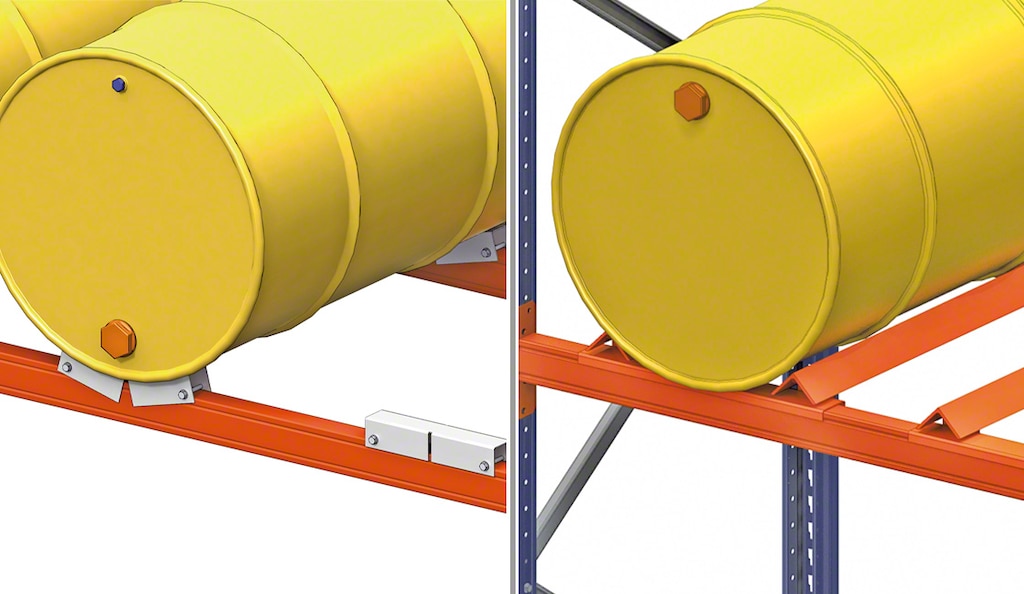

Suporte de tambor

Componente que permite armazenar de tambores. Pode ser composto por dois roletes que permitem girar os tambores para extrair a mercadoria localizada no interior; ou pode ser uma peça de 50 mm em forma de V que facilita o armazenamento da carga.

O suporte de tambor é um componente que é instalado na longarina para facilitar o armazenamento de tambores ou outros produtos cilíndricos
O suporte de tambor é um componente que é instalado na longarina para facilitar o armazenamento de tambores ou outros produtos cilíndricos

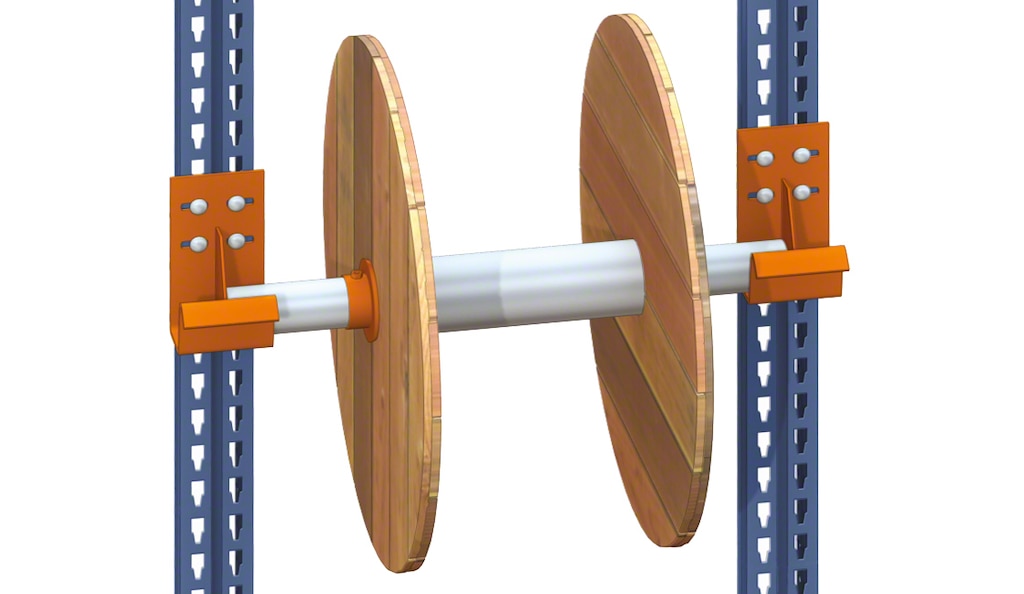

Suporte de bobina

Acessório que permite armazenar bobinas ou outros elementos cilíndricos. Esse componente pode ter duas configurações diferentes de acordo com as características da mercadoria, as dimensões da carga ou a finalidade da estante dentro do armazém.

O suporte de bobina é um acessório que adapta as estantes metálicas para o armazenamento de bobinas
O suporte de bobina é um acessório que adapta as estantes metálicas para o armazenamento de bobinas

Elementos de sinalização

Em relação às partes de uma estante metálica, também devemos enumerar elementos que não configuram a estrutura, mas aumentam a segurança do armazém e facilitam a identificação da mercadoria para o usuário. Os acessórios mais utilizados são os seguintes:

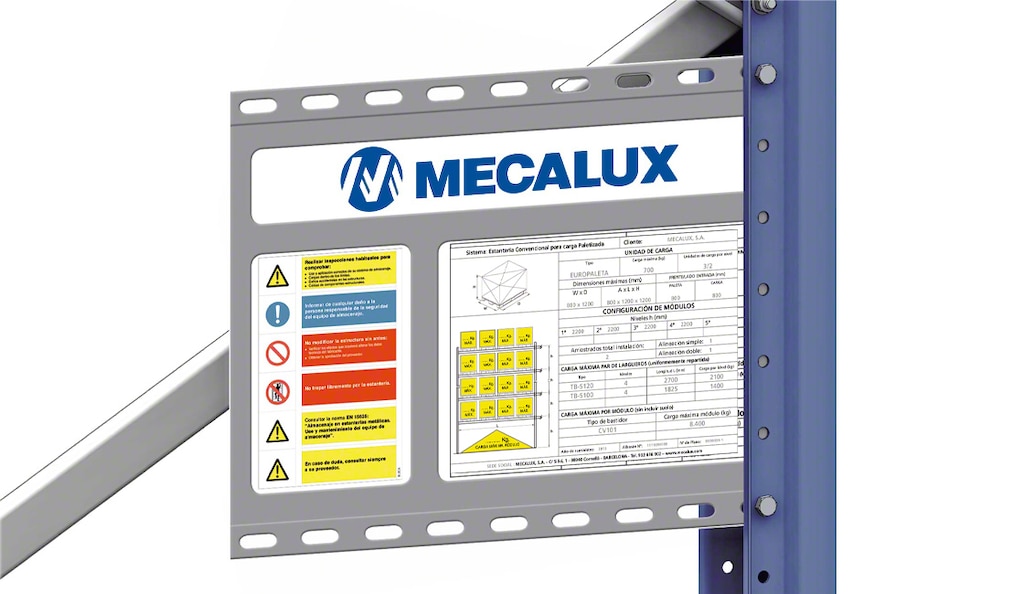

Etiqueta de características

Acessório retangular de PVC que contém todas as características técnicas da estante. A etiqueta é instalada nas extremidades visando torná-la mais visível para os operadores, técnicos ou pickers.

A etiqueta de características é um componente de segurança que contém os detalhes específicos de cada estante
A etiqueta de características é um componente de segurança que contém os detalhes específicos de cada estante

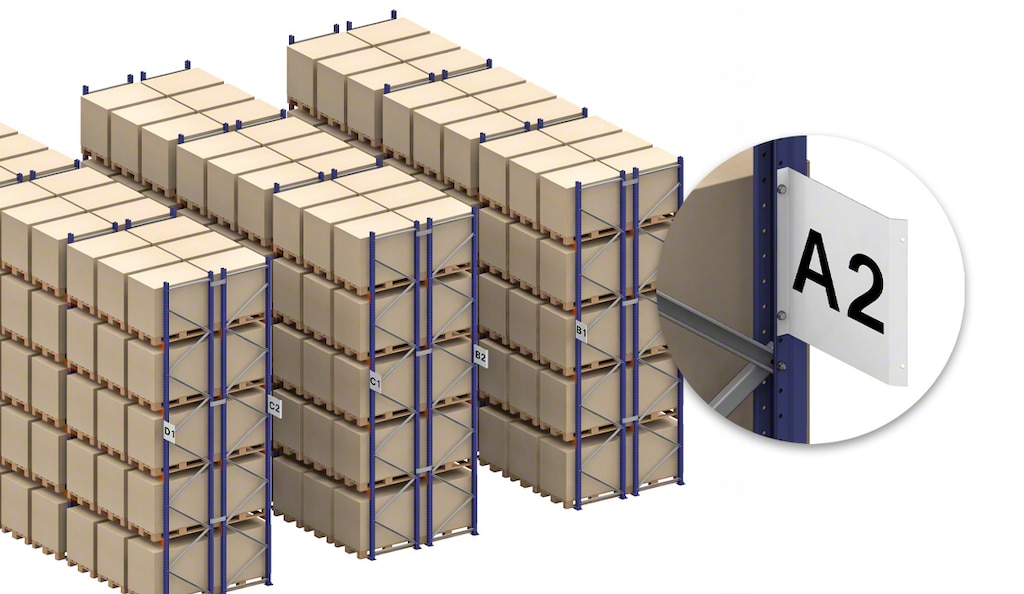

Bandeirolas de sinalização

Chapas retangulares situadas nas extremidades das estantes (no início e final de cada corredor) onde consta um código de identificação interno da empresa. Esse sinal permite que o operador reconheça com facilidade o módulo de estantes metálicas que está situado nesse corredor ou o tipo de carga armazenada.

A bandeirola de sinalização é um acessório fixado nas colunas para facilitar a identificação da estante pelo operador
A bandeirola de sinalização é um acessório fixado nas colunas para facilitar a identificação da estante pelo operador

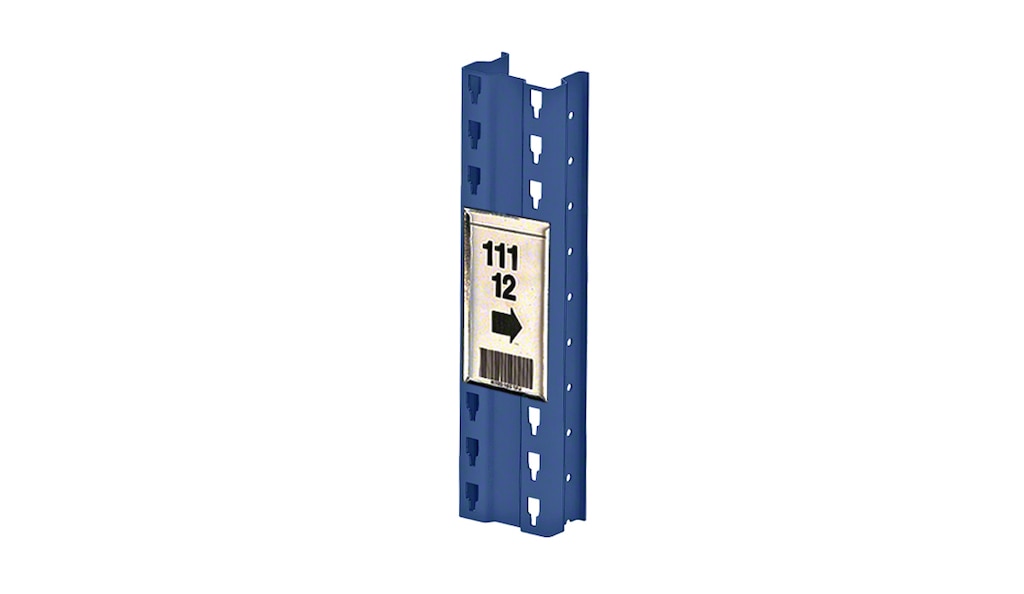

Porta-etiquetas

Acessório que é incorporado na coluna ou na longarina para facilitar a identificação da mercadoria. Pode ser aderido diretamente na coluna ou com um suporte para inserir etiquetas de identificação.

O porta-etiquetas é um acessório que é aderido na coluna para identificar as estantes com um código interno
O porta-etiquetas é um acessório que é aderido na coluna para identificar as estantes com um código interno

Qualidade e segurança para cada parte da estante industrial

O conjunto de componentes que formam uma estante garante sua estabilidade, rigidez e capacidade de carga. Esses sistemas de armazenamento também contam com um vasto leque de elementos que permitem que as estantes industriais se adaptem a qualquer tipo de mercadoria e unidade de carga.

Portanto, os componentes de uma estante como os travamentos ou as travessas permitem aumentar a capacidade de carga da instalação, enquanto a extensa gama de prateleiras ou longarinas permite que esses sistemas de armazenamento se adaptem a todas as necessidades que o cliente possa ter. Se você estiver interessado em obter mais informações sobre os sistemas de armazenamento convencionais da Mecalux, não hesite em entrar contato conosco. Um consultor especializado terá prazer em assessorá-lo para lhe indicar a estante industrial mais adequada para sua instalação.
